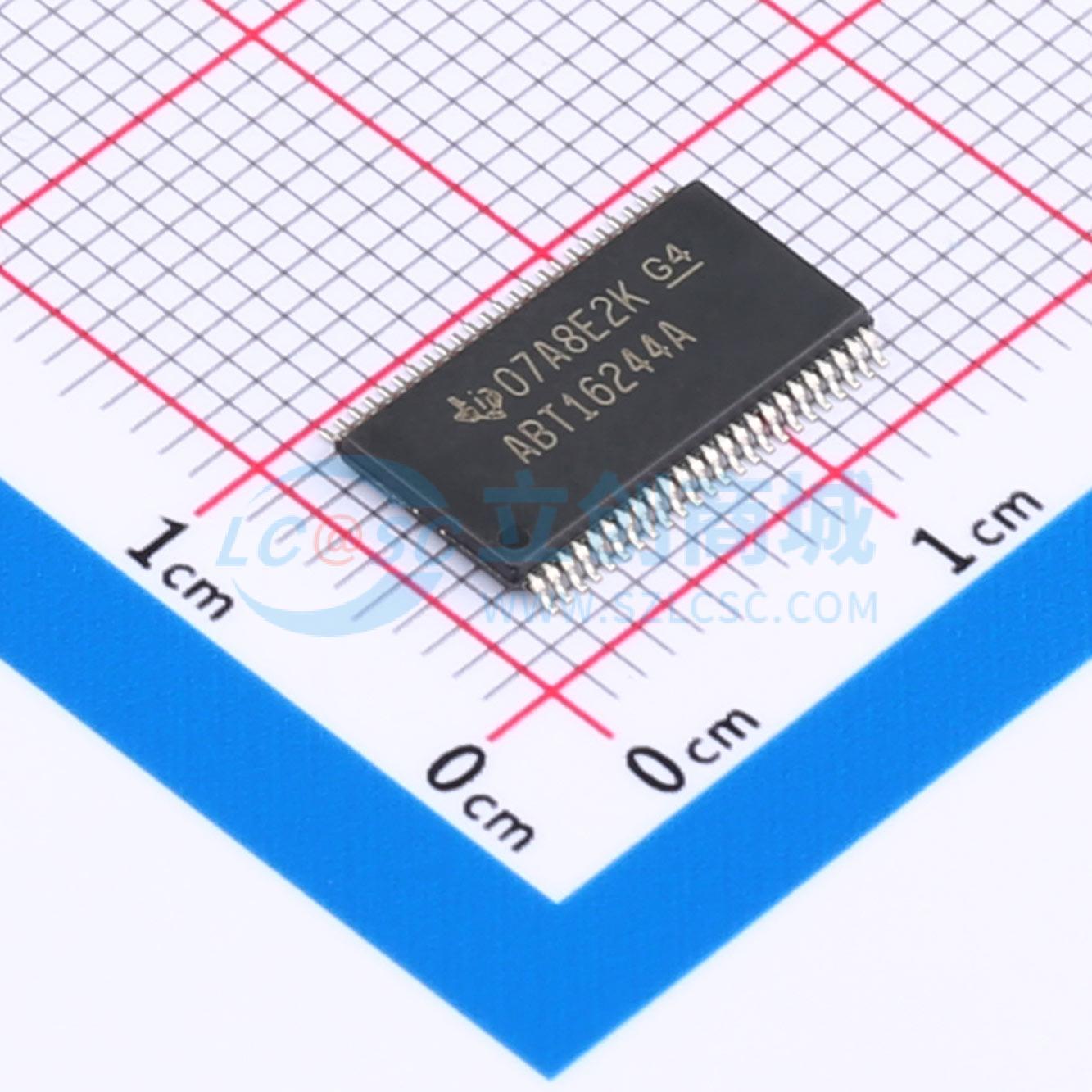

SN74ABT16244ADGGR

三态输出，16位缓冲器/驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ABT16244A 具有 TTL 兼容型 CMOS 输入和三态输出的 16 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74ABT16244ADGGR
商品编号: C2676105
商品封装: TSSOP-48-6.1mm
包装方式: 编带
商品毛重: 1.24克(g)

商品参数

商品概述

SN54ABT16244和SN74ABT16244A是16位缓冲器与线路驱动器，专门设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器与发送器的性能和密度。该器件可作为四个4位缓冲器、两个8位缓冲器或一个16位缓冲器使用，提供同相输出以及对称的低电平有效输出使能输入。为保证上电或下电过程中器件处于高阻态，输出使能端应通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌电流能力决定。SN54ABT16244的工作温度范围为-55℃至125℃，SN74ABT16244A的工作温度范围为-40℃至85℃。

商品特性

采用BiCMOS设计，可显著降低功耗
闩锁性能超过500mA，符合JESD 70标准
在VCC=5V、TA=25℃条件下，典型输出接地反弹VOLP小于1V
分布式VCC和接地引脚配置，可减小高速开关噪声
直通架构可优化PCB布线
具备高驱动输出，IOH为-32mA，IOL为64mA
提供多种封装选择，包括塑料300密耳收缩小外形DL封装、薄型收缩小外形DGG封装、薄型超小外形DGV封装、以及中心间距25密耳的380密耳细间距陶瓷扁平WD封装
所有未使用输入端必须固定在VCC或接地，以保障器件正常工作

应用领域

三态存储器地址驱动
时钟驱动
总线型接收器与发送器电路

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	4
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74ABT
	工作温度	-40℃~+85℃
	静态电流(Iq)	3mA
	传播延迟(tpd)	2.6ns@5V,50pF
	功能特性	输出使能
