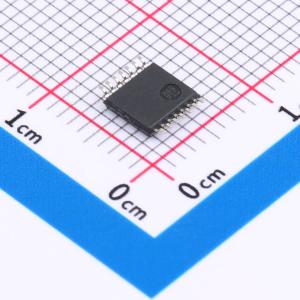

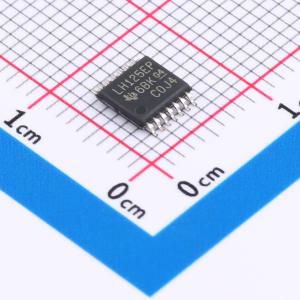

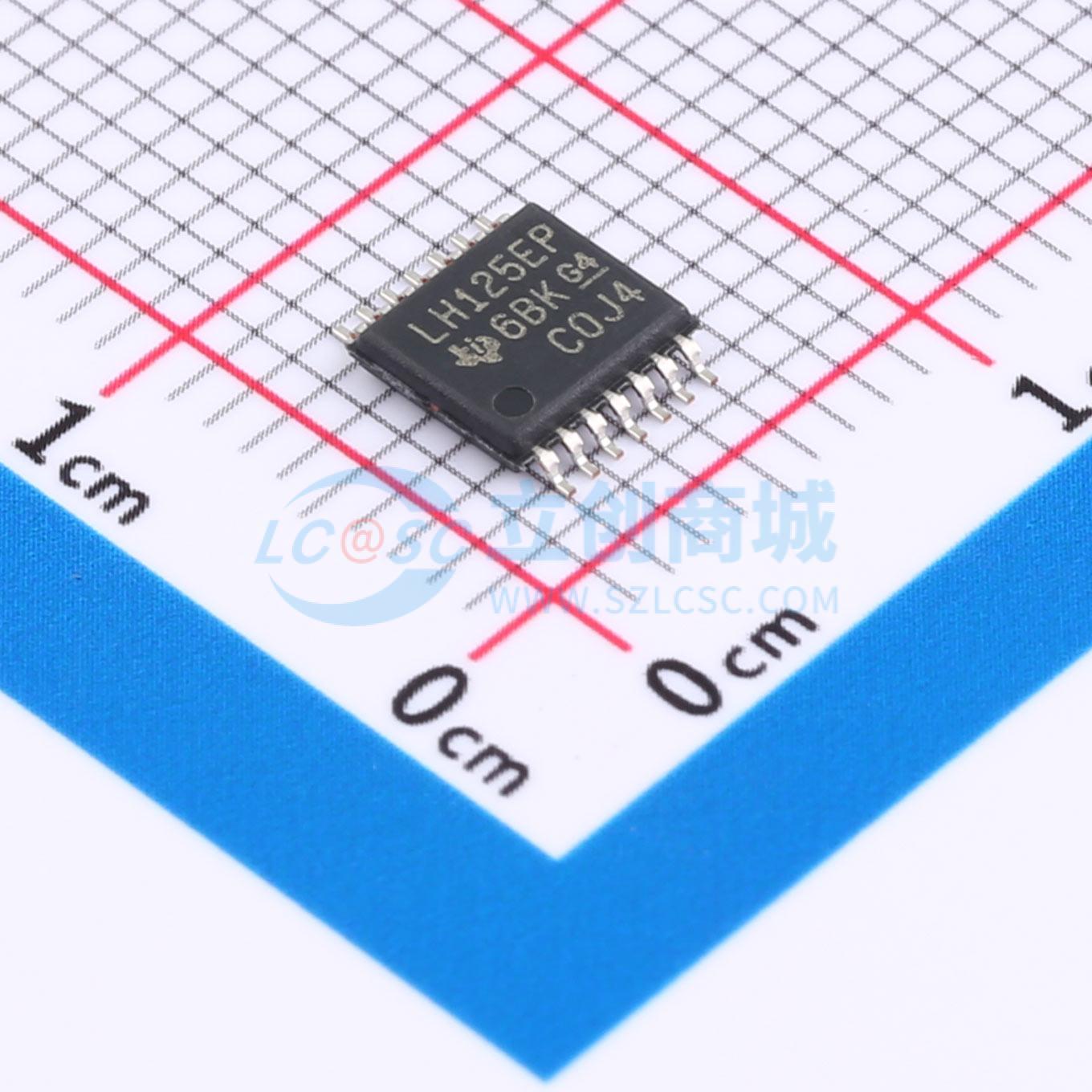

SN74LVTH125IPWREP

3.3V ABT 三态输出，四路总线缓冲器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVTH125-EP 具有总线保持、TTL 兼容型 CMOS 输入和三态输出的增强型产品 4 通道、2.7V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVTH125IPWREP
商品编号: C2676131
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74LVTH
	工作温度	-40℃~+85℃
	静态电流(Iq)	190uA
	传播延迟(tpd)	2.1ns@3.3V,50pF
	功能特性	热插拔支持；掉电隔离；输出使能；总线保持；电平转换

商品概述

型号为SN74LVTH125，是一款总线缓冲器，专门设计用于3.3V低电压Vcc工作环境，同时具备为5V系统环境提供TTL接口的能力；器件带有独立线驱动器，配置三态输出，当对应输出使能输入为高电平时，对应输出处于高阻态；有源总线保持电路可将未使用或未驱动的输入保持在有效逻辑状态，不建议搭配外接上下拉电阻使用；当Vcc处于0V~1.5V区间时，器件在上电和断电过程中保持高阻态，为确保Vcc高于1.5V时仍保持高阻态，输出使能端需要通过上拉电阻连接到Vcc，电阻最小值由驱动器的灌流能力决定；器件针对热插拨应用做了完整规范设计。

商品特性

支持混合模式信号操作，可支持5V输入输出电压搭配3.3V Vcc工作
支持未稳压电池工作，最低可支持2.7V电池电压
典型输出接地反弹电压V_OLP在Vcc=3.3V、环境温度25℃时小于0.8V
元器件符合行业标准认证，可确保宽温度范围下的可靠运行
具备Ioff和上电三态功能，支持热插拨应用
Ioff电路可禁用输出，防止器件断电时产生破坏性回流电流
上电三态电路在上电和断电过程中将输出置于高阻态，避免驱动器冲突
数据输入端配置总线保持电路，无需外接上拉或下拉电阻
闩锁性能超过500mA，符合JESD 17标准
静电放电防护符合JESD 22标准，可承受2000V人体模型放电、200V机器模型放电
电源电压最大值范围：-0.5V~4.6V
输入电压范围：-0.5V~7V
高阻态或断电状态下输出电压范围：-0.5V~7V
高电平状态下输出电压范围：-0.5V~Vcc+0.5V
低电平输出状态下最大输入电流：128mA
高电平输出状态下最大输入电流：64mA
输入钳位电流（V_I<0时）：-50mA
输出钳位电流（V_O<0时）：-50mA
封装热阻θ_JA：113℃/W
存储温度范围：-65℃~150℃
所有未使用的控制输入端必须接至Vcc或地，方可保证器件正常工作

应用领域

总线缓冲场景
热插拨应用场景
3.3V低压系统与5V系统的接口连接场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	4
	每个元件位数	1
	通道类型	单向
