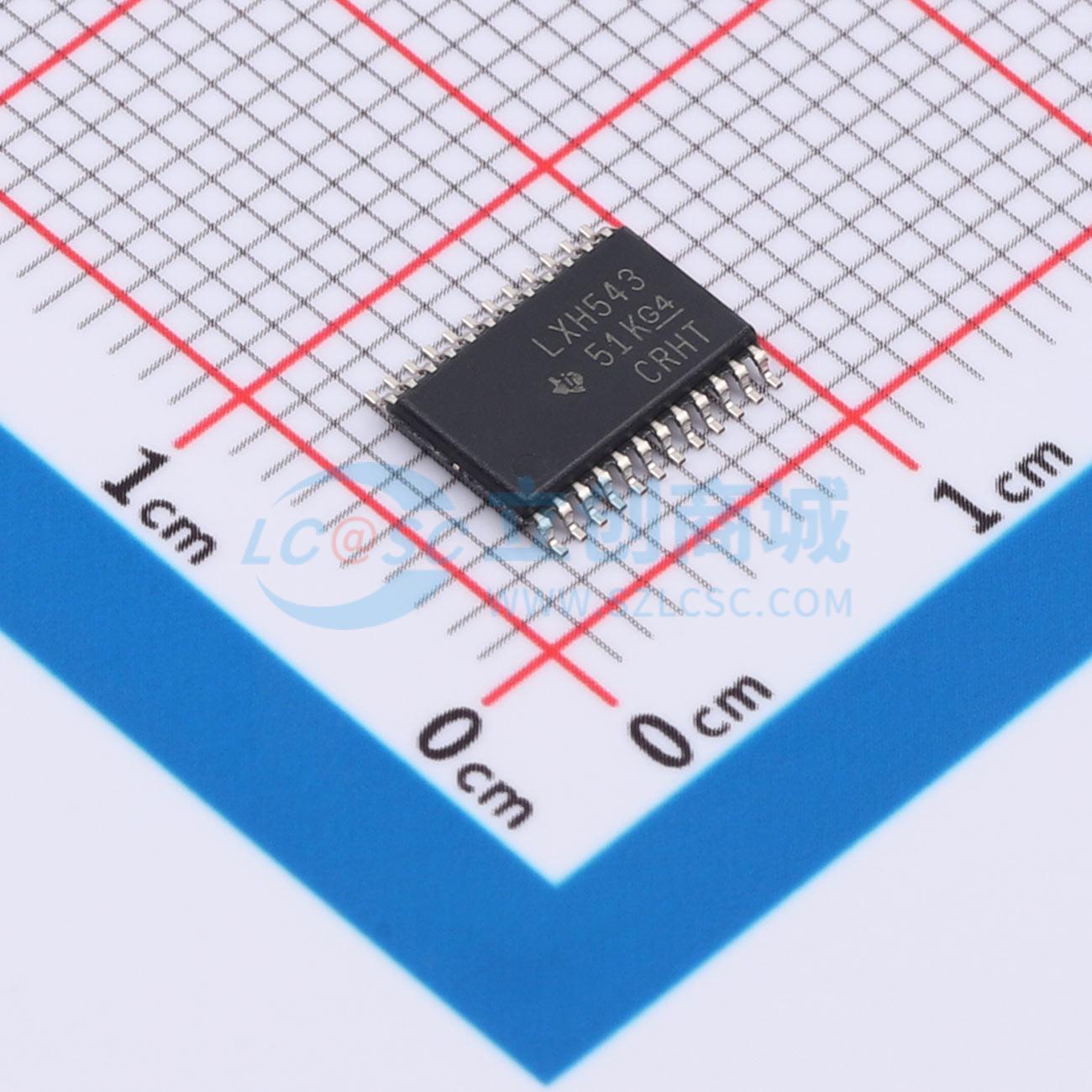

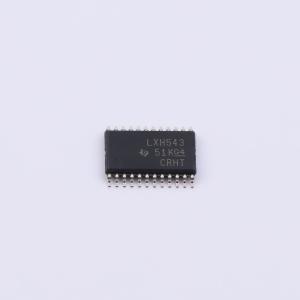

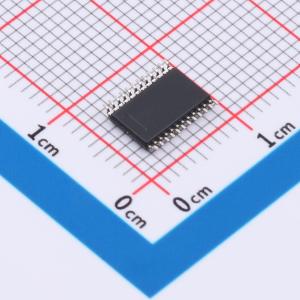

温馨提醒：图片仅供参考，商品以实物为准

SN74LVTH543PWR

3.3-V AB八进制寄存器收发器，带三态输出，支持混合模式信号操作和非稳压电池供电

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVTH543 具有三态输出的 3.3V ABT 八路寄存收发器
品牌名称: TI(德州仪器)
商品型号: SN74LVTH543PWR
商品编号: C2676171
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 5.485克(g)

商品参数

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74LVTH
	工作温度	-40℃~+85℃
	静态电流(Iq)	-
	传播延迟(tpd)	2.5ns@3.3V,50pF
	功能特性	热插拔支持；掉电隔离；输出使能；总线保持；电平转换

商品概述

这些八收发器专为3.3V VCC的低压操作设计，但能够提供TTL接口连接到5V系统环境。LVTH543器件包含两组D型锁存器，用于临时存储双向流动的数据。每组寄存器都提供独立的锁存使能（LEAB或LEBA）和输出使能（OEAB或OEBA）输入，允许独立控制任一方向的数据流。有源总线保持电路可将未使用或未驱动的输入保持在有效逻辑状态。不建议将上拉或下拉电阻与总线保持电路一起使用。当VCC介于0V和1.5V之间时，器件在上电或掉电期间处于高阻态。若要确保1.5V以上也保持高阻态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌流能力决定。该器件通过Ioff和上电三态针对热插拔应用完全指定。Ioff电路禁用输出，可防止器件掉电时产生有害的反向电流。上电三态电路在上电和掉电期间将输出置于高阻态，从而防止驱动器冲突。

商品特性

支持混合模式信号操作（VCC为3.3V时，可输入输出5V电压）
支持低至2.7V的未稳压电池操作
Ioff和上电三态支持热插入
数据输入的总线保持功能消除了对外部上拉/下拉电阻的需求
闩锁性能超过JESD 17标准的500mA
ESD保护超过JESD 22标准
满足2000V人体模型（A114-A）
满足200V机器模型（A115-A）

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	1
	每个元件位数	8
	通道类型	双向
