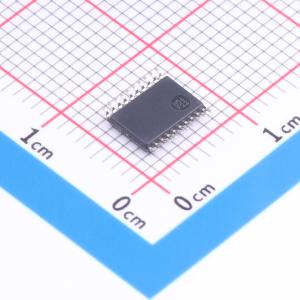

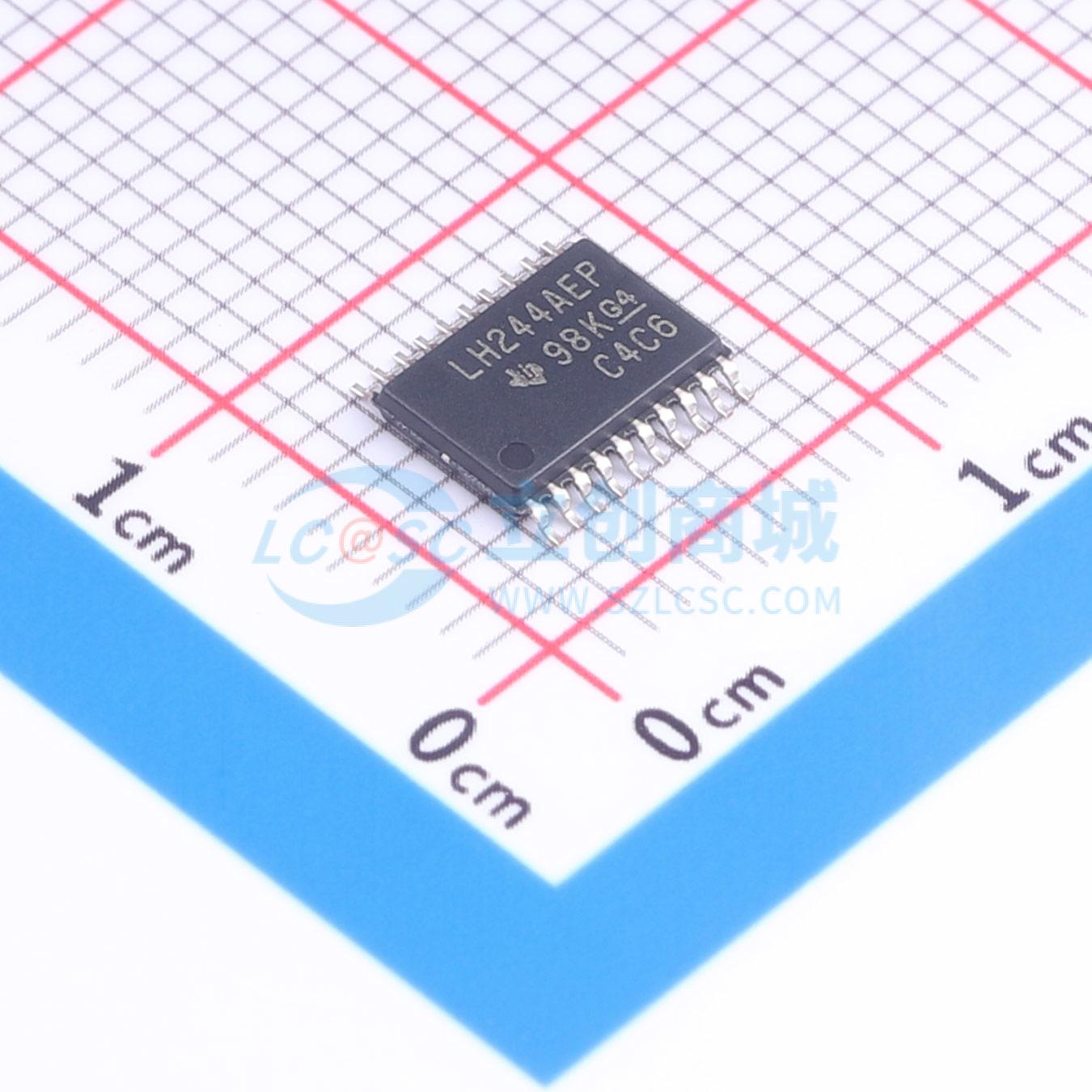

温馨提醒：图片仅供参考，商品以实物为准

SN74LVTH244AQPWREP

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVTH244A-EP 具有总线保持、TTL 兼容型 CMOS 输入和三态输出的增强型产品 8 通道、2.7V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVTH244AQPWREP
商品编号: C2676132
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.46克(g)

商品参数

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	24mA
	系列	74LVTH
	工作温度	-40℃~+125℃
	静态电流(Iq)	390uA
	传播延迟(tpd)	0.5ns@3.3V,50pF
	功能特性	热插拔支持；掉电隔离；输出使能；总线保持；电平转换

商品概述

该八进制缓冲器和线路驱动器专门设计用于低电压（3.3-V）VCC工作，同时具备向5-V系统环境提供TTL接口的能力。SN74LVTH244A分为两个4位线路驱动器，带有独立的输出使能（OE）输入。当OE为低电平时，器件将数据从A输入端传输到Y输出端。当OE为高电平时，输出处于高阻态。为了在通电或断电过程中确保高阻态，OE应当通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。器件内置有源总线保持电路，可将未使用或浮空的数据输入保持在有效逻辑电平。不建议在总线保持电路中使用上拉或下拉电阻。该器件通过Ioff和上电三态功能，完全支持热插入应用。Ioff电路禁用输出，可防止器件断电时有害电流反向流过器件。上电三态电路在通电和断电过程中将输出置于高阻态，可防止驱动器冲突。

商品特性

受控基线
同一组装/测试站点，同一制造站点
工作温度范围为-40℃ 至 125℃
增强型减产来源（DMS）支持
增强型产品变更通知
合格器件资质
支持混合模式信号操作（5-V输入输出电压搭配3.3-V VCC）
当VCC=3.3 V、TA=25℃时，典型VOLP（输出接地反弹）< 0.8 V
支持低至2.7 V的非调节电池运行
Ioff与上电三态支持热插入
数据输入端的总线保持功能消除了对外部上拉/下拉电阻的需求
锁存性能超过JESD 17标准要求的500 mA
ESD防护超过JESD 22标准要求
2000-V人体模型（A114-A）
200-V机器模型（A115-A）

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	2
	每个元件位数	4
	通道类型	-
