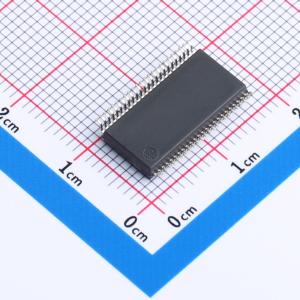

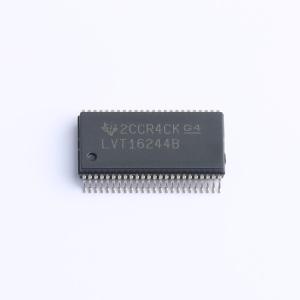

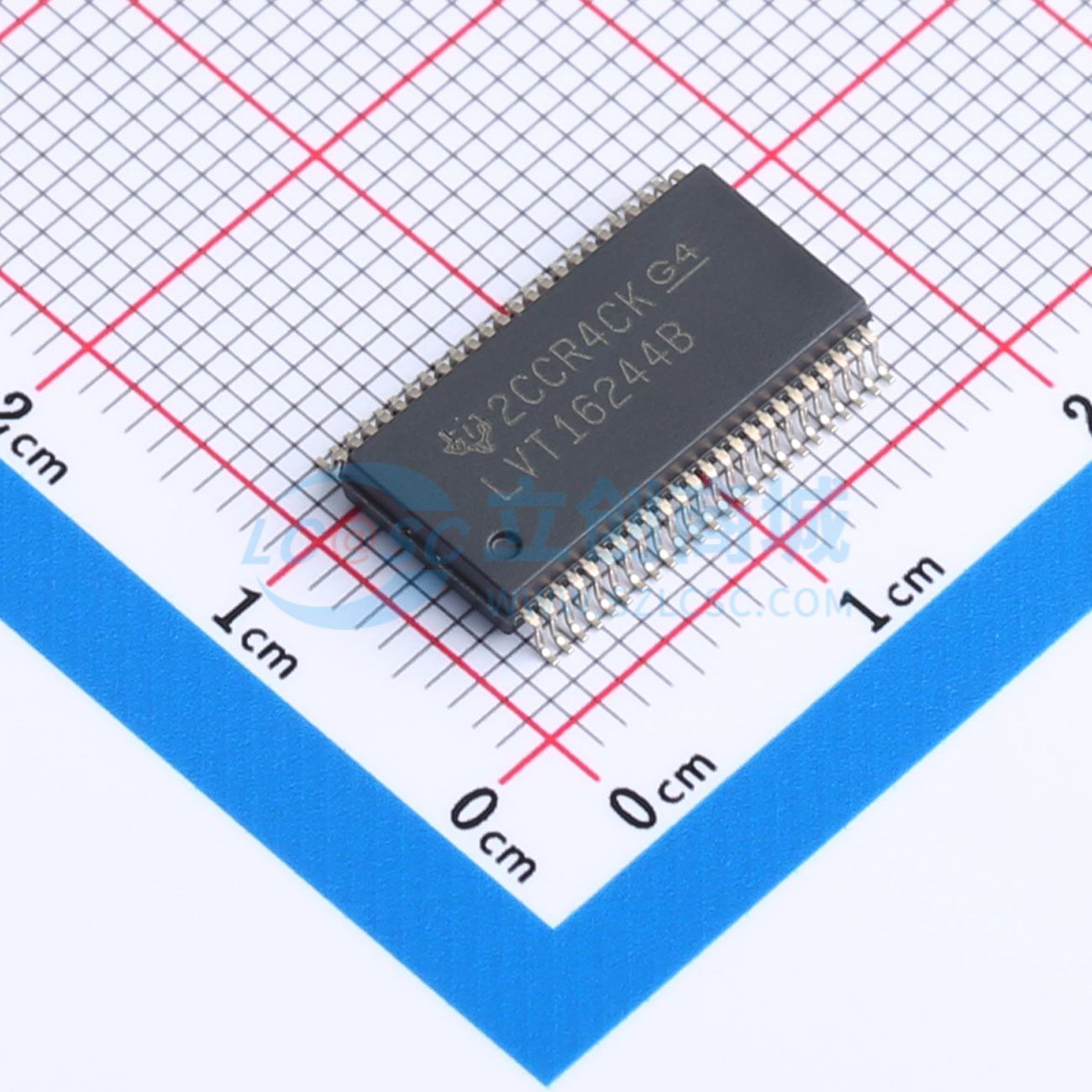

SN74LVT16244BDLR

3.3-V ABT 16位缓冲器/驱动器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVT16244B 具有 TTL 兼容型 CMOS 输入和三态输出的 16 通道、2.7V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVT16244BDLR
商品编号: C2676123
商品封装: SSOP-48-300mil
包装方式: 编带
商品毛重: 0.892克(g)

商品参数

商品概述

LVT16244B器件是16位缓冲器和线路驱动器，设计用于低电压3.3V Vcc工作，具备向5V系统环境提供TTL接口的能力。该器件可用作四个4位缓冲器、两个8位缓冲器或一个16位缓冲器，提供真输出和对称的低电平有效输出使能输入。当Vcc处于0V~1.5V之间时，器件在上电或断电过程中处于高阻态；为确保1.5V以上的高阻态，输出使能应通过上拉电阻连接至Vcc，电阻最小值由驱动器的灌电流能力决定。该器件针对热插入应用进行了全规格设计，关断电流电路可禁用输出，防止器件断电时有害电流回流通过器件，上电三态电路在上电和断电过程中将输出置于高阻态，避免驱动器冲突。

商品特性

采用BiCMOS工艺设计，支持3.3V工作，静态功耗低
支持混合模式信号工作，可在3.3V Vcc下兼容5V输入输出电压
支持低至2.7V的非稳压电池工作
在Vcc=3.3V，环境温度25℃时，典型输出接地反弹小于0.8V
具备关断电流和上电三态功能，支持热插入
闩锁性能超过100mA，符合JESD 78 II类标准
ESD防护性能超过JESD 22标准
人体模型测试可达2000-V，机器模型测试可达200-V，充电器件模型测试可达1000-V
支持多种封装形式，包括WD封装、DGG封装、DGV封装、DL封装、56-Ball GQL/ZQL封装、54-Ball GRD/ZRD封装

应用领域

信号缓冲
线路驱动
多电压系统接口转换
热插入应用场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	4
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74LVT
	工作温度	-40℃~+85℃
	静态电流(Iq)	190uA
	传播延迟(tpd)	2.3ns@3.3V,50pF
	功能特性	热插拔支持；掉电隔离；输出使能
