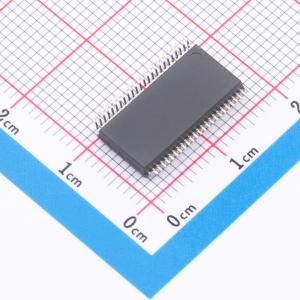

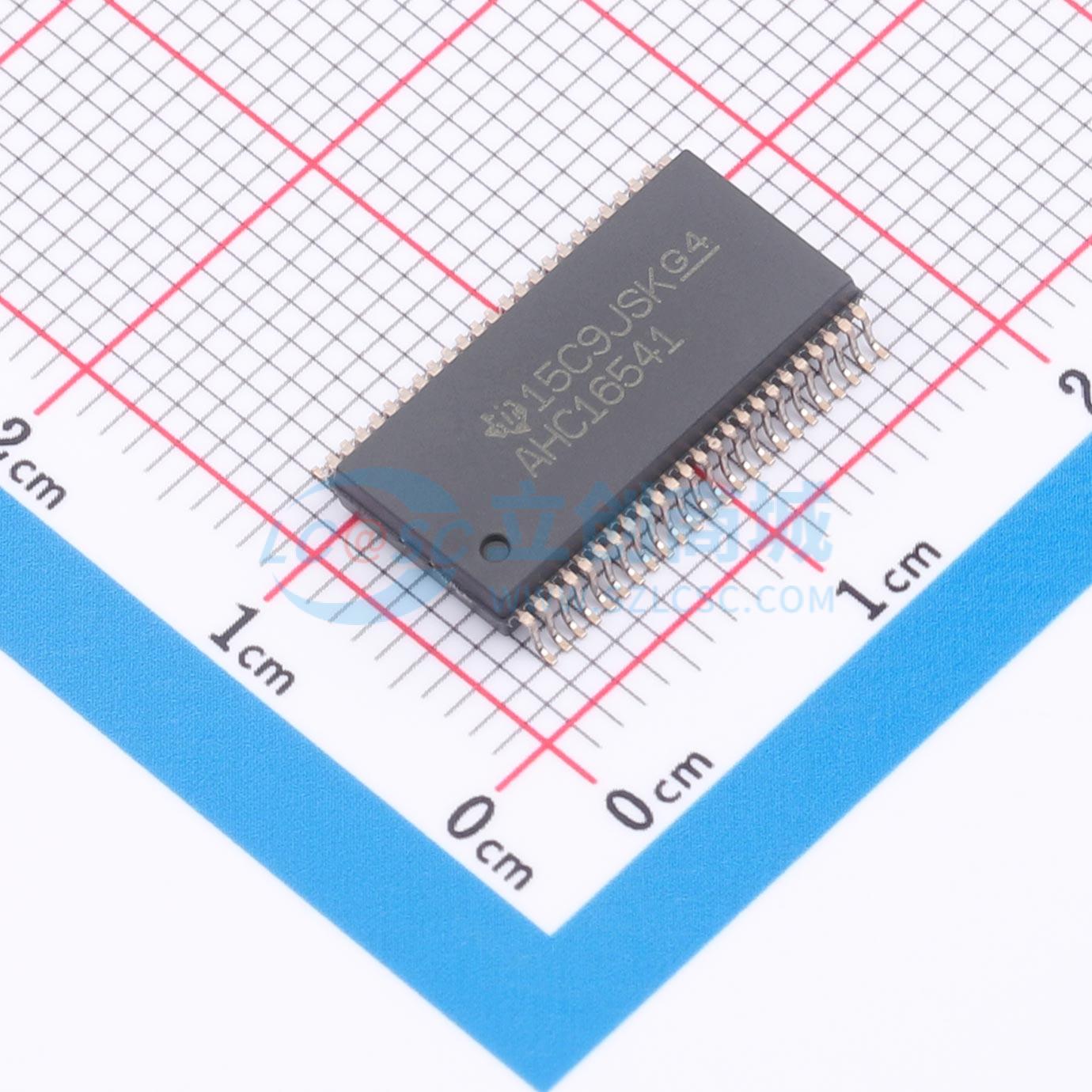

温馨提醒：图片仅供参考，商品以实物为准

SN74AHC16541DLR

16位缓冲器/驱动器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AHC16541 具有三态输出的 16 通道、2V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AHC16541DLR
商品编号: C2676103
商品封装: SSOP-48-300mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

AHC16541器件是同相16位缓冲器，由两个带有独立输出使能信号的8位部分组成。对于任意一个8位缓冲器部分，两个输出使能（1OE1和1OE2或2OE1和2OE2）输入必须为低，对应的Y输出才会处于激活状态。如果任意一个输出使能输入为高，该8位缓冲器部分的输出处于高阻态。为了确保上电或掉电期间保持高阻态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。SN74AHC16541的工作温度范围为-40℃ 至 85℃。

商品特性

属于德州仪器Widebus系列产品
采用EPIC（增强性能注入CMOS）工艺制造
工作范围为2 V 至 5.5 V VCC
分布式VCC和GND引脚可最小化高速开关噪声
流穿架构可优化PCB布局
闭锁性能超过250 mA，符合JESD 17标准
封装选项包括采用25-mil中心间距的塑料收缩小外形(DL)封装、薄型收缩小外形(DGG)封装、薄型超小外形(DGV)封装以及380-mil细间距陶瓷扁平(WD)封装

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~5.5V
	元件数	2
	每个元件位数	8
	通道类型	单向

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	系列	74AHC
	工作温度	-40℃~+85℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	8ns@5V,50pF
	功能特性	输出使能
