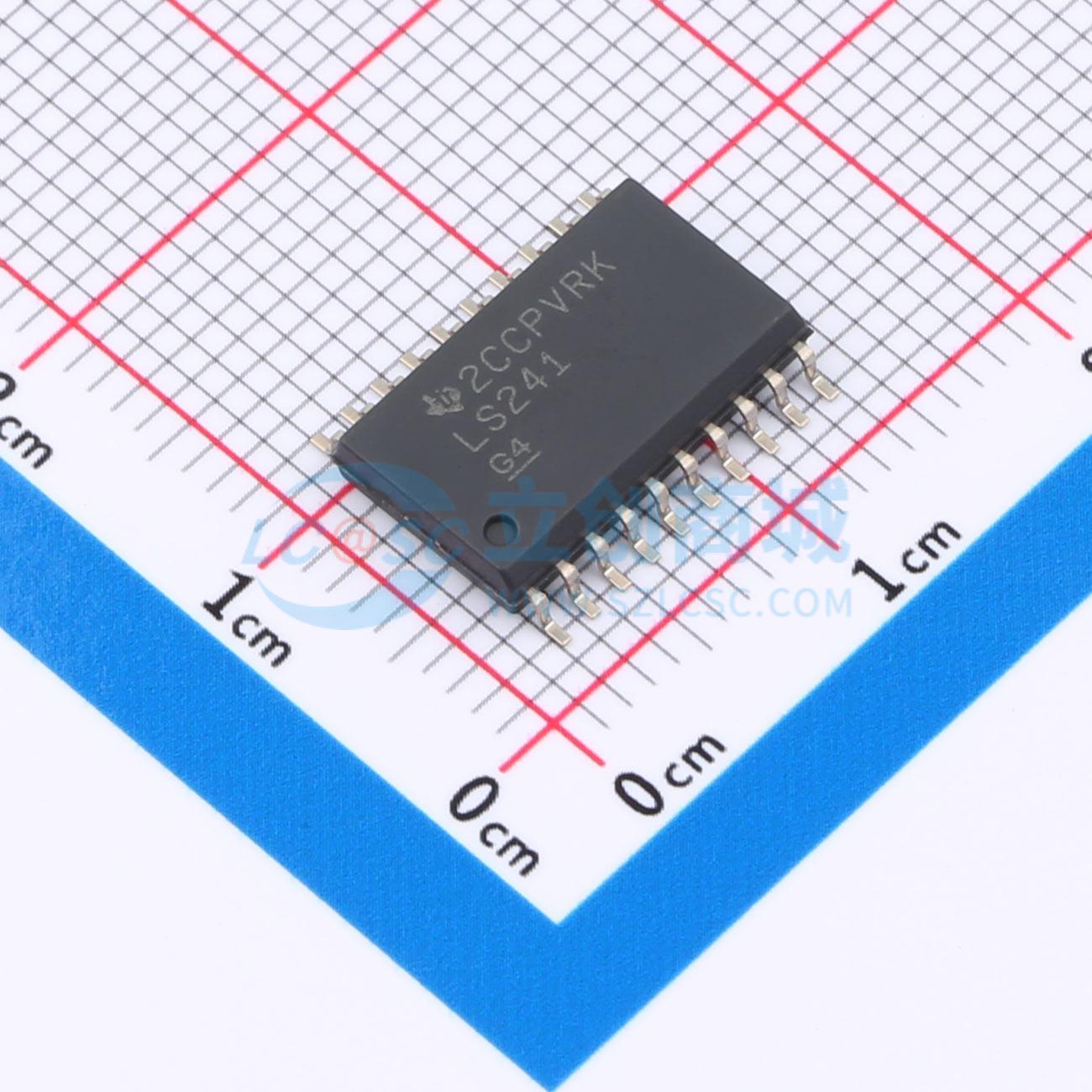

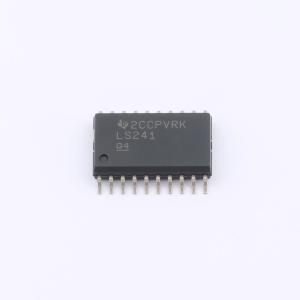

SN74LS241DWR

八进制缓冲器和线驱动器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LS241 具有三态输出的 8 通道、4.75V 至 5.25V 双极缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LS241DWR
商品编号: C2676097
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.935克(g)

商品参数

商品概述

SNx4LS24x、SNx4S24x是带三态输出的八缓冲器和线驱动器，专门设计用于提升三态存储地址驱动器、时钟驱动器以及面向总线的接收器和发送器的性能与密度，可选择反相输出与非反相输出、对称低有效输出控制输入、互补输出控制输入的组合，具有高扇出、改进的扇入以及400mV噪声容限，SN74LS24x和SN74S24x可用于驱动低至133Ω的端接线路。

商品特性

输入可耐受低至2V电压，兼容3.3V或2.5V逻辑输入
5V条件下最大传输延迟tpd为15ns
三态输出可驱动总线线路或缓冲存储地址寄存器
PNP输入可降低直流负载
输入带有迟滞特性，可改善噪声容限

应用领域

服务器
LED显示屏
网络交换机
电信基础设施
电机驱动器
I/O扩展器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	三态
	工作电压	4.75V~5.25V
	元件数	1
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	15mA
	系列	74LS
	工作温度	0℃~+70℃
	静态电流(Iq)	54mA
	传播延迟(tpd)	12ns@5V,45pF
	功能特性	输出使能；电平转换
