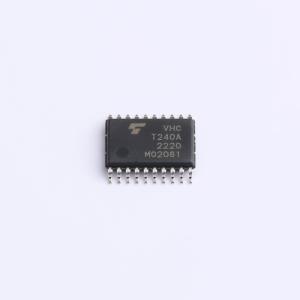

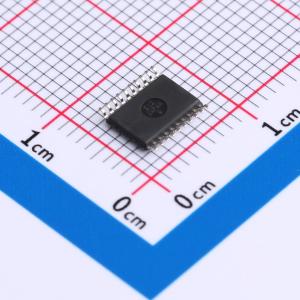

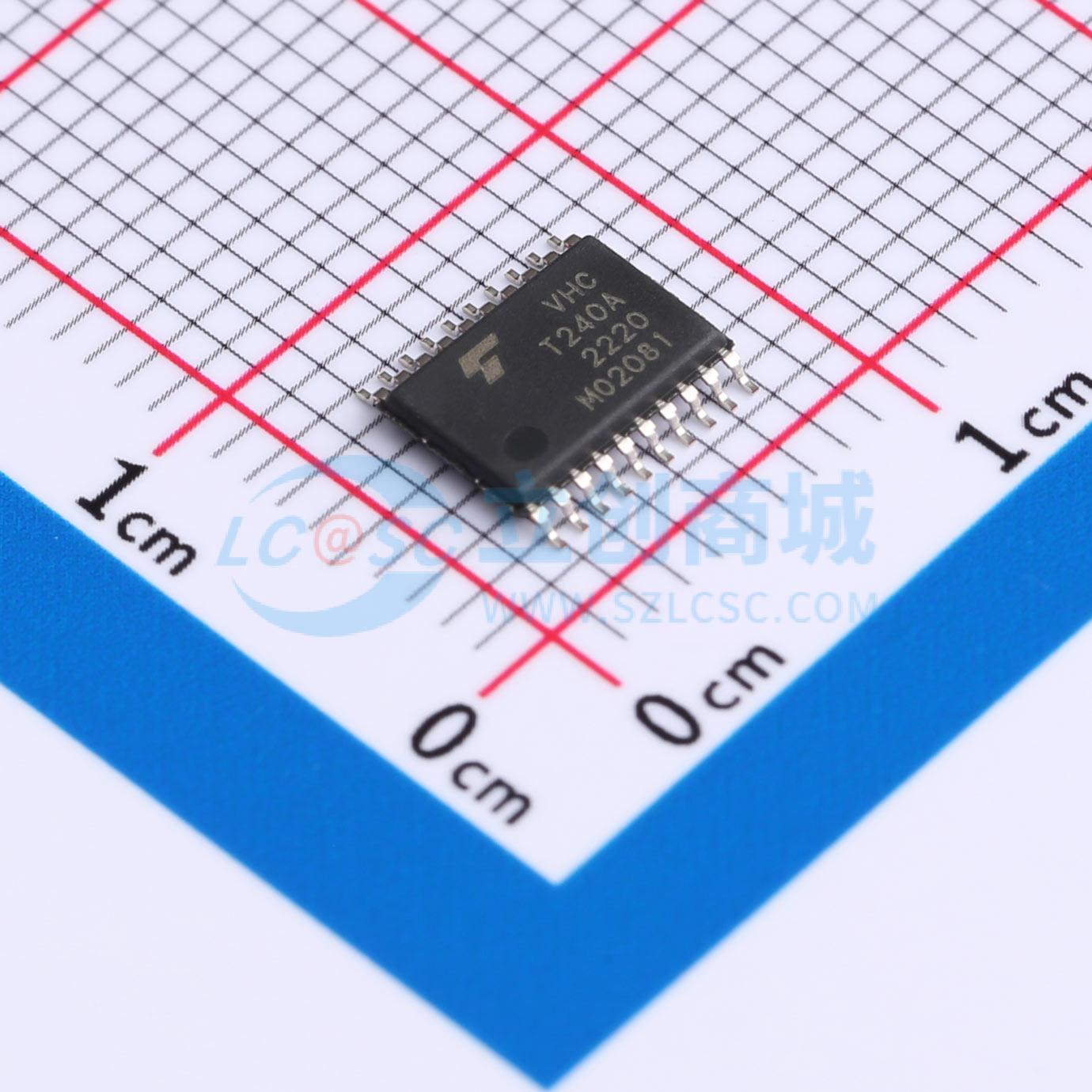

74VHCT240AFT

74VHCT240AFT 和 74VHCT244AFT 是采用硅栅 C2MOS 技术制造的先进高速 CMOS 八进制总线缓冲器。它们实现了与等效双极肖特基 TTL 类似的高速操作，同时保持了 CMOS 的低功耗。 74VHCT240AFT 是一个反相三态缓冲器，有两个低电平有效输出使能端。74VHCT244AFT 是一个同相三态缓冲器，也有两个低电平有效输出使能端。 这些器件设计用于三态内存地址驱动器等。 输入电压与 TTL 输出电压兼容。 这些器件可用作 3.3V 到 5V 系统接口的电平转换器。 输入保护和输出电路确保在不考虑电源电压的情况下，输入和输出（注：关态输出）引脚可承受 0 到 5.5V 的电压。这种结构可防止因电源和输入/输出电压不匹配（如电池备份、热板插入等）导致的器件损坏。

• AEC-Q100 (Rev. H)
• 宽工作温度范围：Topr = -40 至 125°C
• 高速：在 VCC = 5.0 V 时，传播延迟时间 = 6.1 ns（典型值）
• 静态电源电流：在 Ta = 25°C 时，ICC = 4.0 μA（最大值）
• 与 TTL 输入兼容：VIL = 0.8 V（最大值），VIH = 2.0 V（最小值）
• 所有输入和输出均提供掉电保护
• 平衡的传播延迟：tPLI ≈ tPHL
• 低噪声：VOLP = 1.0 V（最大值）
• 引脚和功能与 74 系列（ACT/HCT/AHCT 等）240/244 类型兼容
