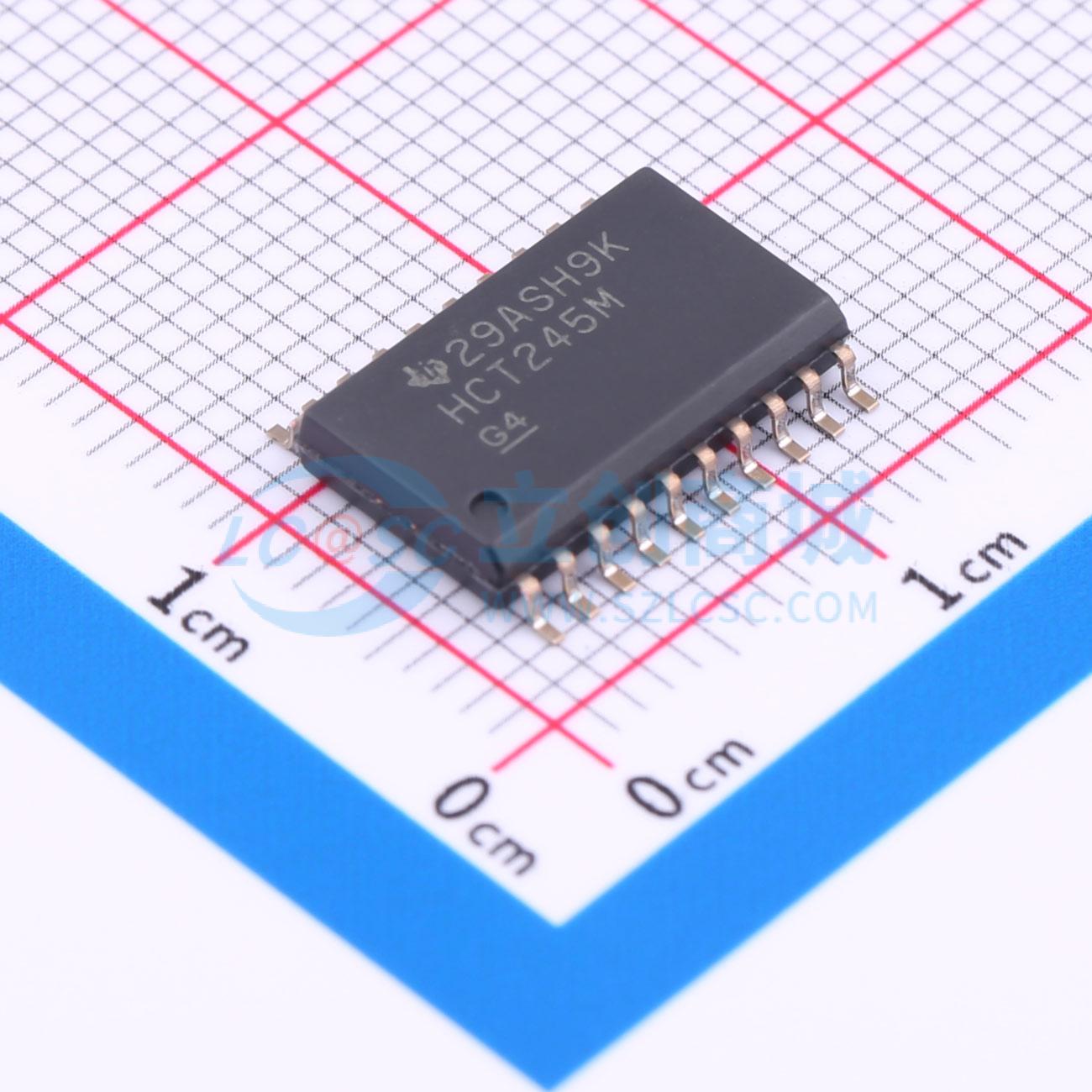

CD74HCT245M96

CDx4HC(T)245 是一款具有三态输出的八路总线收发器。所有八个通道均由方向 (DIR) 引脚和输出使能OE(上划线)引脚控制。

• 缓冲输入三态输出总线驱动能力
• 当 V_CC = 5V、C_L = 15pF、T_A = 25℃ 时，传播延迟典型值（A 到 B，B 到 A）为 9ns
• 扇出（在温度范围内）：总线驱动器输出为 15 个 LSTTL 负载
• 宽工作温度范围： -55℃ 至 125℃
• 平衡的传播延迟及转换时间
• 与 LSTTL 逻辑 IC 相比，功耗显著降低
• HC 类型：2 V 至 6V 工作电压
• HC 类型：高抗噪性，当 V_CC = 5V 时，N_1L = 30%，N_IH = V_CC 的 30%
• HCT 类型：工作电压为 4.5V 至 5.5V
• HCT 类型：直接 LSTTL 输入逻辑兼容性，V_IL = 0.8V（最大值），V_IH = 2V（最小值）
• HCT 类型：CMOS 输入兼容性，当电压为 V_OL、V_OH 时，I_L ≤ 1μA
