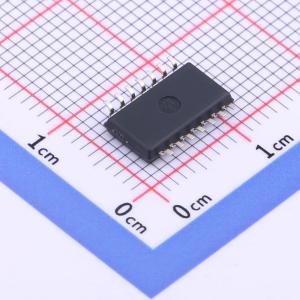

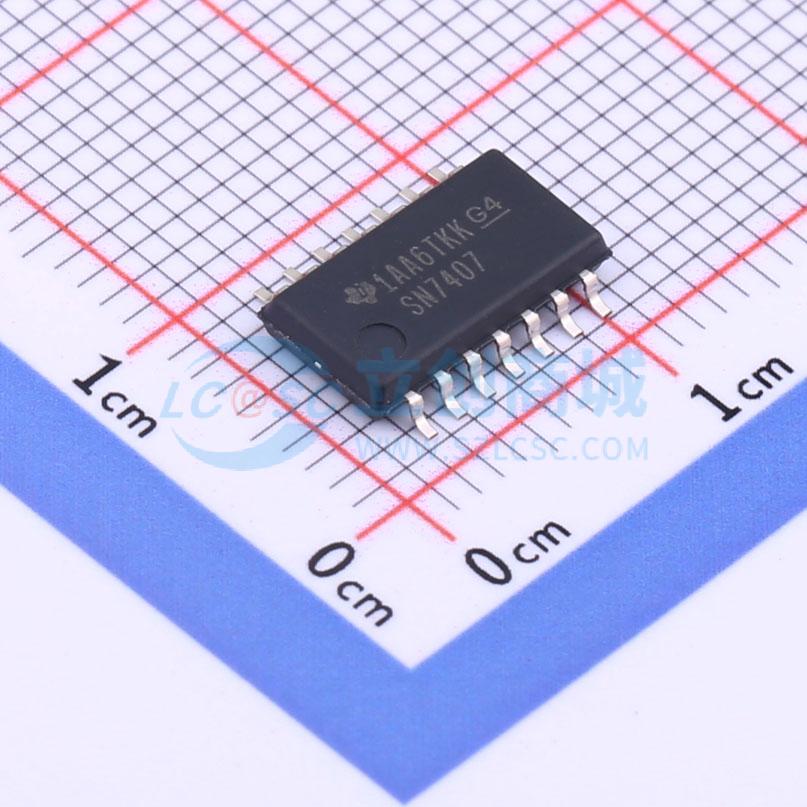

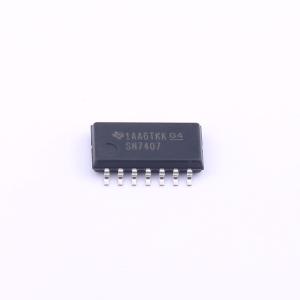

SN7407NSR

TTL六缓冲器和驱动器，具备集电极开路高压输出，可转换TTL电压至MOS电平，适用于高电流负载驱动

描述: SN7407 具有 30V 容限集电极开路输出的六通道、4.75V 至 5.25V 双极性缓冲器
品牌名称: TI(德州仪器)
商品型号: SN7407NSR
商品编号: C2676083
商品封装: SOP-14-208mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SNx407和SNx417是带有集电极开路高压输出的六缓冲器与驱动器，属于TTL器件，可用于连接高电平电路例如MOS电路，也可用于驱动大电流负载例如指示灯或继电器，还可用作驱动TTL输入的缓冲器。SN5407和SN7407器件的最小击穿电压为30V，SN5417和SN7417器件的最小击穿电压为15V。SN5407和SN5417的最大灌电流为30mA，SN7407和SN7417的最大灌电流为40mA。器件采用正逻辑，实现Y=A的布尔功能，完全兼容大多数TTL系列。输入带有二极管钳位，可减小传输线效应，简化设计。典型功耗为145mW，平均传输延迟时间为14ns。

商品特性

可将TTL电压电平转换为MOS电平
具备高灌电流能力设计
可作为集电极开路驱动器驱动指示灯
输入与大多数TTL电路完全兼容
输入采用二极管钳位设计，可减小传输线效应，简化设计
采用正逻辑实现Y=A布尔功能，兼容多数TTL系列

应用领域

便携式音频底座
蓝光播放器和家庭影院
MP3播放器或录音机
个人数字助理PDA
电信与服务器交直流电源的模拟、数字单控制器
客户端及企业级固态硬盘SSD
液晶、数字、高清电视HDTV
企业级平板设备
服务器视频分析
无线耳机、键盘和鼠标

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	TTL兼容CMOS
	输出类型	开路集电极
	工作电压	4.75V~5.25V
	元件数	1
	每个元件位数	6

	属性	参数值
	通道类型	单向
	灌电流(IOL)	40mA
	拉电流(IOH)	250uA
	系列	7407
	工作温度	0℃~+70℃
	功能特性	电平转换
