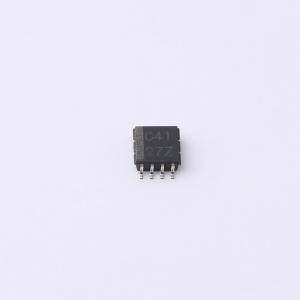

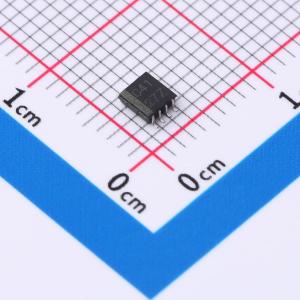

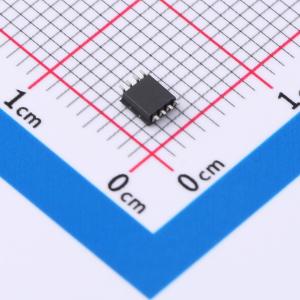

SN74LVC2G241DCTR

SN74LVC2G241 带三态输出的双路缓冲器和驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LVC2G241 具有三态输出的 2 通道、1.65V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVC2G241DCTR
商品编号: C2676069
商品封装: SM-8
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

此双路缓冲器和线路驱动器适用于1.65V至5.5V VCC运行环境。SN74LVC2G241器件设计用于提高三态存储器地址驱动器、时钟驱动器以及总线导向接收器和发射器的性能和密度。NanoFree封装技术是IC封装概念的一项重大突破，它将硅晶片用作封装。SN74LVC2G241器件被组织为两个具有独立输出使能（1OE，2OE）输入的1位线路驱动器。当1OE为低电平，2OE为高电平时，该器件将来自A输入的数据传递到Y输出。当1OE为高电平，2OE为低电平时，输出处于高阻抗状态。为了确保在上电或断电期间处于高阻抗状态，应通过上拉电阻器将OE接到VCC，通过下拉电阻器将OE接地；此电阻器的最小值由驱动器的灌电流能力或拉电流能力决定。该器件完全适用于使用Ioff的不完全断电应用。Ioff电路会禁用输出，从而在器件掉电时防止电流回流损坏器件。

商品特性

采用NanoFree封装
支持5V VCC运行
输入电压高达5.5V
电压为3.3V时，tpd最大值为4.1ns
低功耗，ICC最大值为10μA
电压为3.3V时，输出驱动为±24mA
VCC = 3.3V，TA = 25℃时，VOLP（输出地弹反射）典型值小于0.8V
VCC = 3.3V，TA = 25℃时，VOHV（输出VOH下冲）典型值大于2V
Ioff支持带电插入、局部关断模式和后驱动保护
可用于下行转换器，将最高5.5V的输入电压下行转换至VCC电平
闩锁性能超出JESD 78 II类规范要求的100mA
静电放电(ESD)保护性能超过JESD 22规范的要求：2000V人体放电模型(A114 - A)、200V机器模型(A115 - A)、1000V充电器件模型(C101)

应用领域

AV接收机
蓝光播放器和家庭影院
DVD录像机和播放器
台式机或笔记本电脑
数字音频广播或互联网广播播放器
数码摄像机(DVC)
嵌入式计算机
GPS：个人导航设备
移动互联网设备
网络投影仪前端
便携式媒体播放器
专业音频混合器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~5.5V
	元件数	2
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	4.3ns@3.3V,50pF
