SN74AUP2G17DSFR实物图

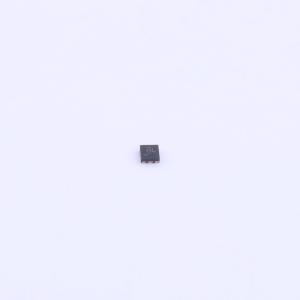

  • SN74AUP2G17DSFR商品缩略图

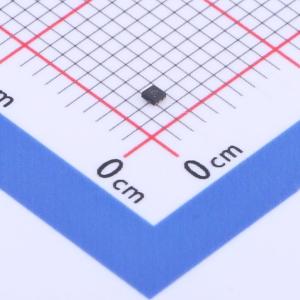

  • SN74AUP2G17DSFR商品缩略图

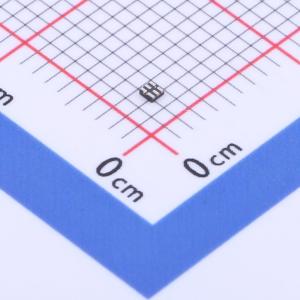

  • SN74AUP2G17DSFR商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SN74AUP2G17DSFR

低功耗双施密特触发器缓冲器，适用于点对点应用，支持部分掉电模式操作

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74AUP2G17 具有施密特触发输入的 2 通道、0.8V 至 3.6V 低功耗缓冲器
品牌名称
TI(德州仪器)
商品型号
SN74AUP2G17DSFR
商品编号
C2676058
商品封装
SON-6(1x1)​
包装方式
编带
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型施密特触发器
输出类型推挽式
工作电压0.8V~3.6V
元件数2
每个元件位数2
通道类型单向
属性参数值
灌电流(IOL)4mA
拉电流(IOH)4mA
系列74AUP
工作温度-40℃~+85℃
静态电流(Iq)900nA
传播延迟(tpd)4.1ns@3.3V,15pF
功能特性掉电隔离

商品概述

SN74AUP2G17是一款低功耗双施密特触发器缓冲器，内含两个独立缓冲器，实现布尔函数Y=A。得益于施密特作用，器件对正向移动信号和负向移动信号可具有不同的输入阈值电平，可保持良好的信号完整性。该器件针对部分掉电应用进行了完整规范设计，Ioff电路可关断输出，避免器件掉电时产生破坏性回流电流。

商品特性

  • 静态功耗低，最大Icc为0.9μA
  • 动态功耗低，3.3V下典型Cpd为4.3pF
  • 输入电容低，典型值为1.5pF
  • 噪声低，过冲与下冲低于电源电压Vcc的十分之一
  • Ioff支持部分掉电模式运行
  • 工作电源电压范围宽，为0.8V~3.6V
  • 可提供小型封装，封装技术将裸片作为封装
  • 提供多种封装规格可选

应用领域

  • 电池供电的便携式应用领域
