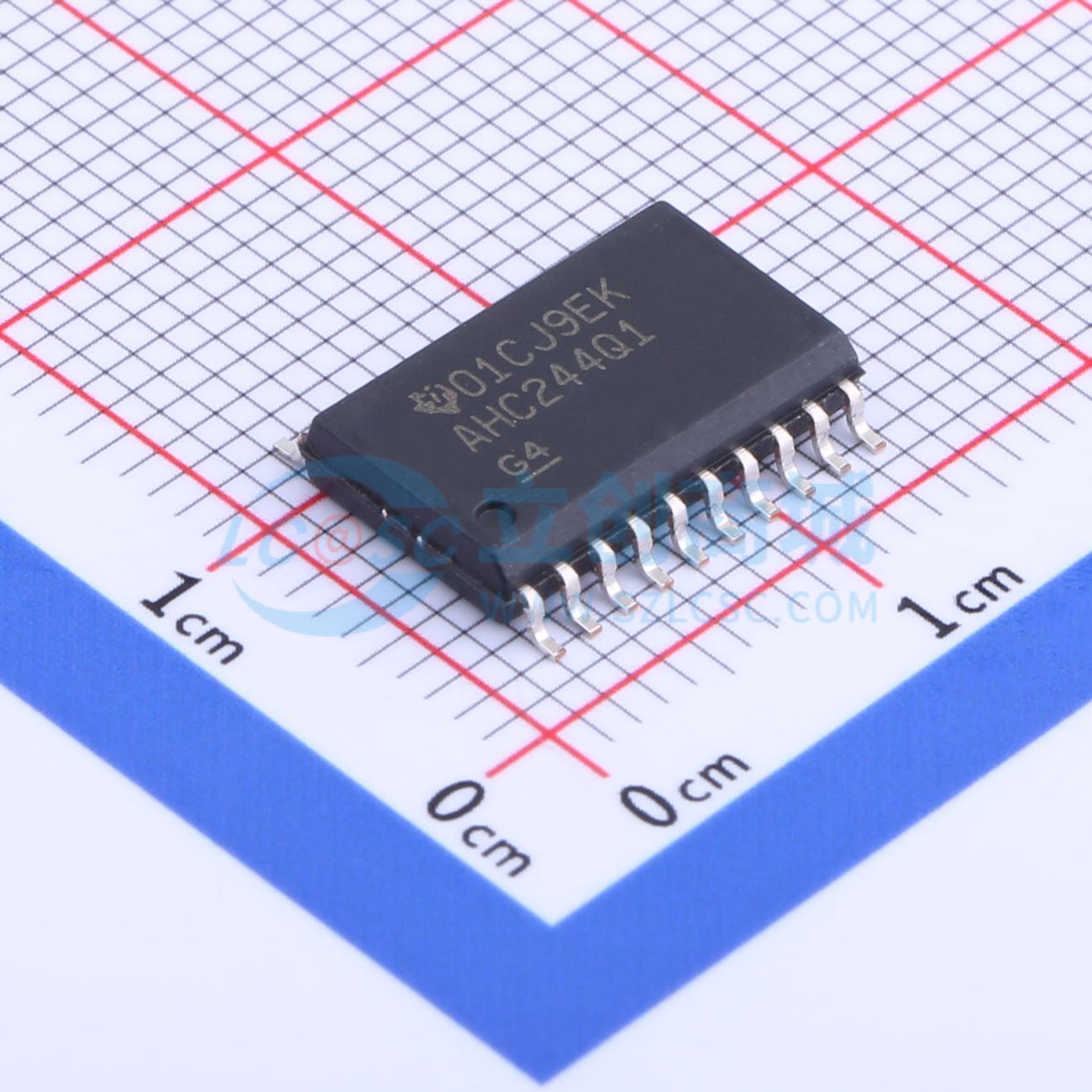

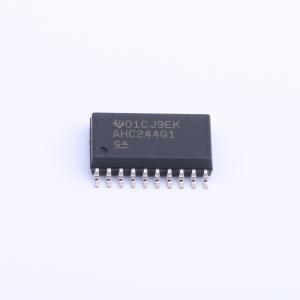

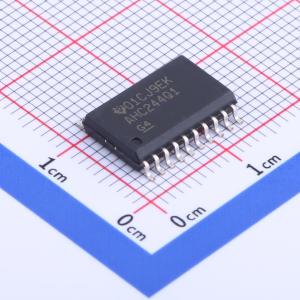

SN74AHC244QDWRQ1

三态输出，八路缓冲器/驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AHC244-Q1 具有三态输出的汽车类 8 通道、2V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AHC244QDWRQ1
商品编号: C2676048
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.778克(g)

商品参数

商品概述

SN74AHC244是一款八进制缓冲驱动器，专门用于提升相关电路的性能与密度。该器件分为两个4位缓冲线路驱动器，带有独立的输出使能输入。当输出使能为低电平时，器件将数据从A输入传输至Y输出；当输出使能为高电平时，输出处于高阻抗状态。为确保器件在上电或掉电期间保持高阻抗状态，输出使能端需通过上拉电阻连接至电源VCC，电阻最小值由驱动器的灌流能力决定，器件可采用DW封装或PW封装。

商品特性

符合汽车应用要求
ESD防护能力超过1500V，机器模型测试超过150V，测试条件为C=200pF，R=0
采用EPIC（增强性能注入CMOS）工艺
工作电压范围为2V~5.5V
最大额定电源电压范围为-0.5V~7V
输入电压范围为-0.5V~7V
输出电压范围为-0.5V~VCC+0.5V
输入钳位电流为-20mA（VI<0时）
输出钳位电流为±20mA（VO<0或VO>VCC时）
连续输出电流为±25mA（VO处于0至VCC区间时）
VCC或GND的连续电流为±50mA
DW封装热阻抗为58℃/W，PW封装热阻抗为83℃/W
存储温度范围为-65℃~150℃

应用领域

三态存储器地址驱动器
时钟驱动器
面向总线的接收器和发射器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~5.5V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	系列	74AHC
	工作温度	-40℃~+125℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	8.5ns@5V,50pF
	功能特性	输出使能
