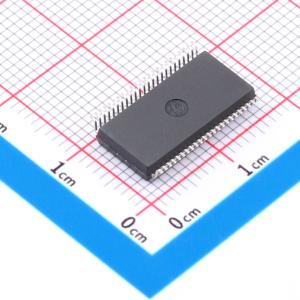

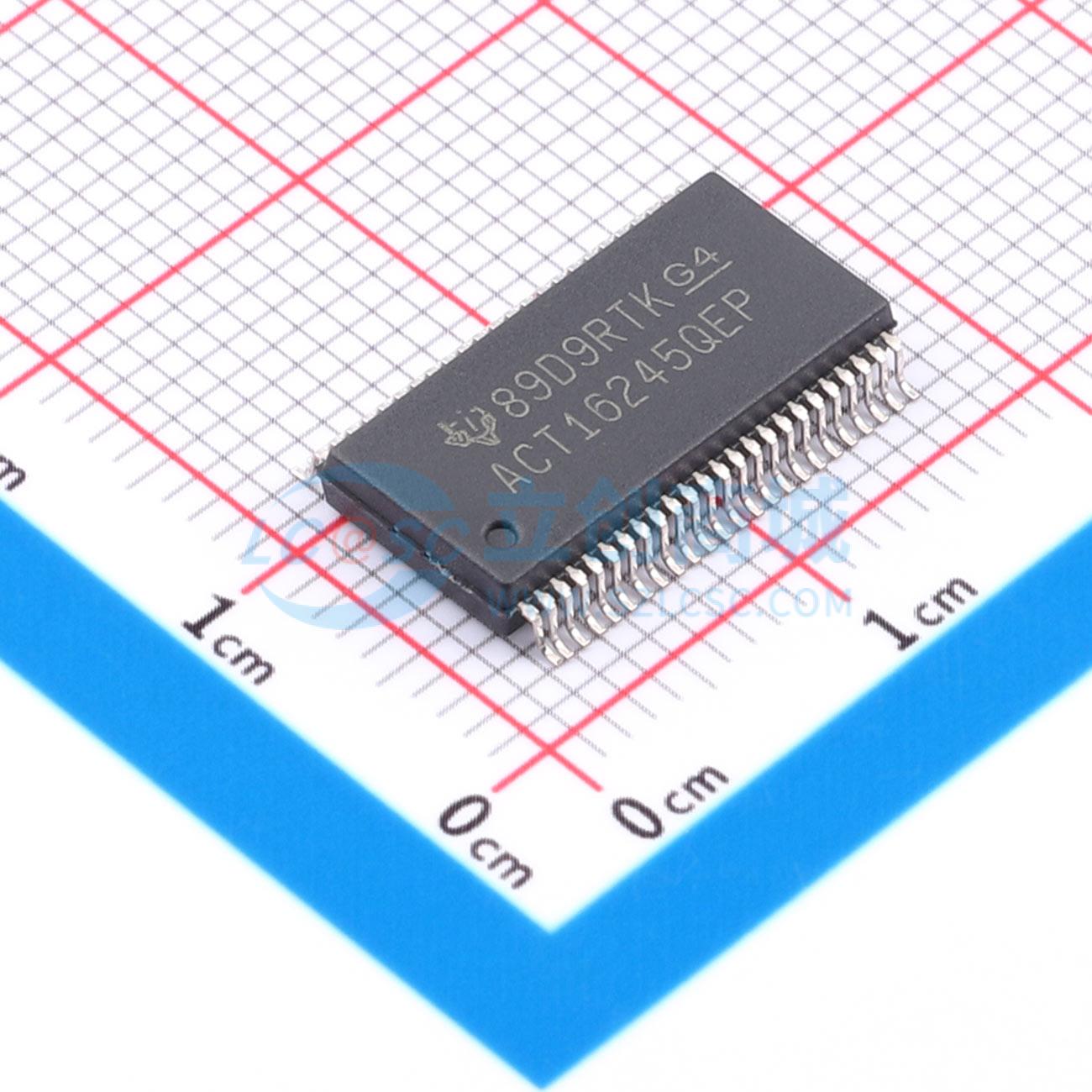

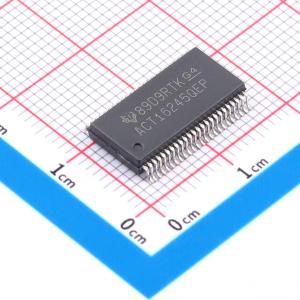

SN74ACT16245QDLREP

16位总线收发器，带三态输出

描述: SN74ACT16245-EP 具有施密特触发输入的增强型产品 16 通道、4.5V 至 5.5V 反相器
品牌名称: TI(德州仪器)
商品型号: SN74ACT16245QDLREP
商品编号: C2675992
商品封装: SSOP-48-300mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SN74ACT16245Q-EP是一款16位总线收发器，分为双8位同相三态收发器，专为数据总线之间的异步双向通信设计。控制功能的实现最大限度减少了外部时序要求。该器件允许数据从A总线传输至B总线，也可从B总线传输至A总线，具体取决于方向控制（DIR）输入端的逻辑电平。使能（G）输入可用于禁用器件，从而实现总线的有效隔离。

商品特性

受控基线
一个组装/测试站点，一个制造站点
扩展温度性能覆盖 -40℃ 至 125℃
增强型缩减生产源（DMS）支持
增强型产品变更通知
合格追溯体系
属于Texas Instruments Widebus™ 家族成员
输入与TTL电压兼容
三态输出可直接驱动总线
直通架构优化PCB布局
分布式VCC和GND引脚可减小高速开关噪声

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	2
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	16mA
	拉电流(IOH)	16mA
	系列	74ACT
	工作温度	-40℃~+125℃
	静态电流(Iq)	160uA
	传播延迟(tpd)	6.4ns@5V,50pF
	功能特性	输出使能
