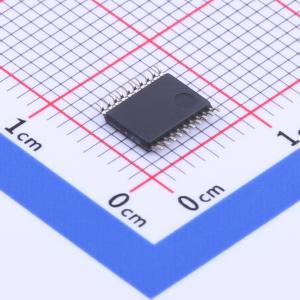

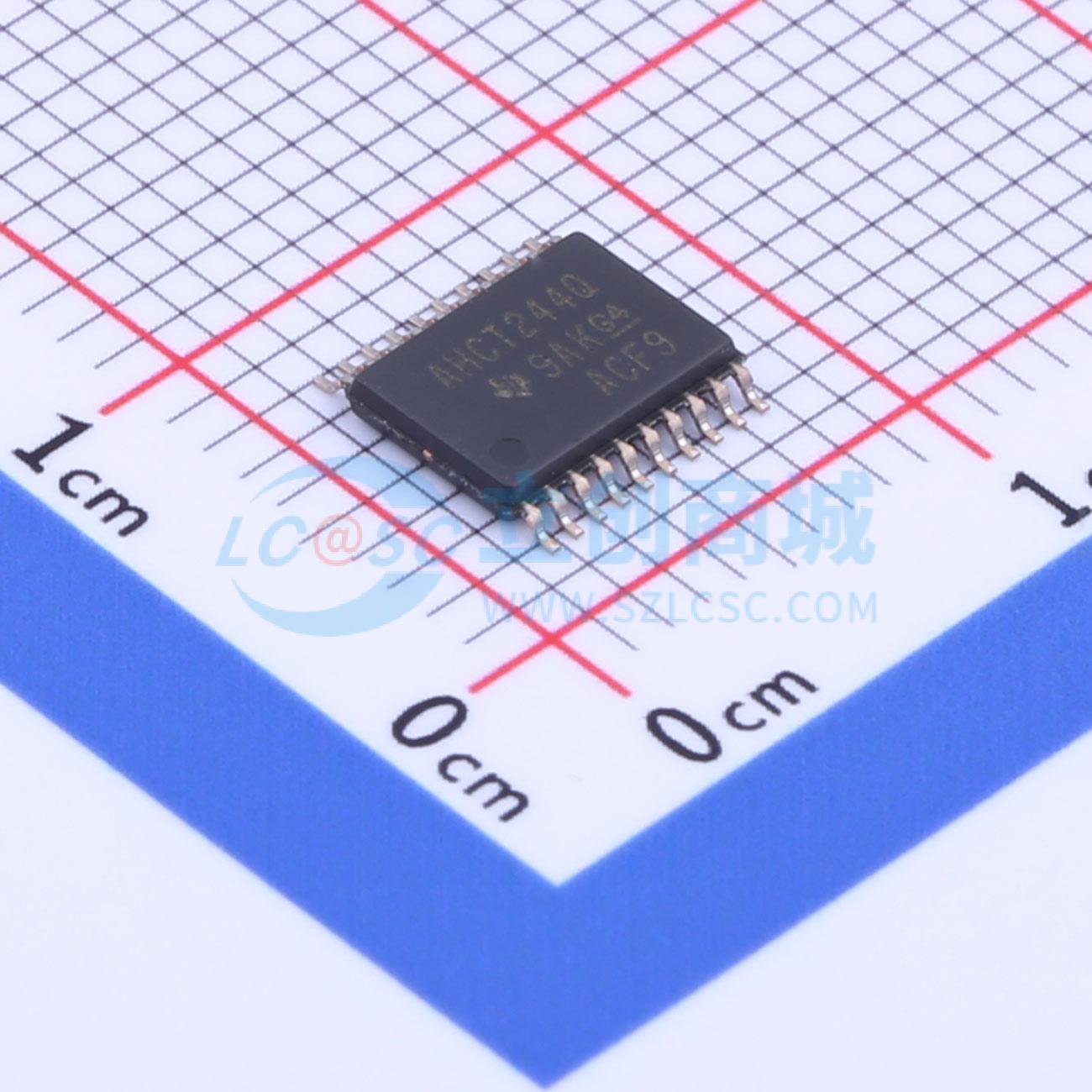

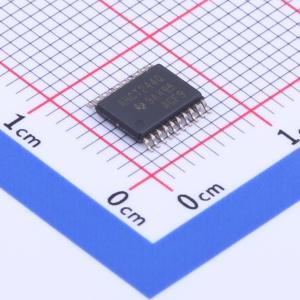

SN74AHCT244QPWRQ1

三态输出，八路缓冲器/驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AHCT244-Q1 具有 TTL 兼容型 CMOS 输入的汽车类 8 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AHCT244QPWRQ1
商品编号: C2675988
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

这是一款八进制缓冲驱动器，型号为SN74AHCT244，被设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能与集成密度。该器件分为两个独立的4位缓冲线路驱动器，各带有独立的输出使能输入。当输出使能为低电平时，器件将数据从A输入端传输至Y输出端；当输出使能为高电平时，输出端处于高阻抗状态。为保证器件在上电或掉电过程中保持高阻抗状态，输出使能端需要通过上拉电阻连接至VCC，上拉电阻的最小阻值由驱动器的灌电流能力决定。

商品特性

符合汽车应用要求
ESD防护能力：方法3015测试超过1000V，机器模型测试超过200V（C=200pF，R=0）
采用增强性能注入CMOS工艺制造
输入兼容TTL电平
电源电压额定范围为-0.5V~7V
输入电压额定范围为-0.5V~7V
输出电压额定范围为-0.5V~VCC+0.5V
输入钳位电流（VI<0）额定值为-20mA
输出钳位电流（VO<0或VO>VCC）额定值为±20mA
连续输出电流（VO为0~VCC）额定值为±25mA
流经VCC或GND的连续电流额定值为±75mA
DW封装热阻为58℃/W，PW封装热阻为83℃/W
存储温度范围为-65℃~150℃
所有未使用输入必须接VCC或GND，以保证器件正常工作

应用领域

三态存储器地址驱动
时钟驱动
面向总线的接收与发射场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	系列	74AHCT
	工作温度	-40℃~+125℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	8.4ns@5V,50pF
	功能特性	输出使能
