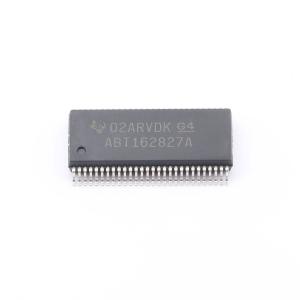

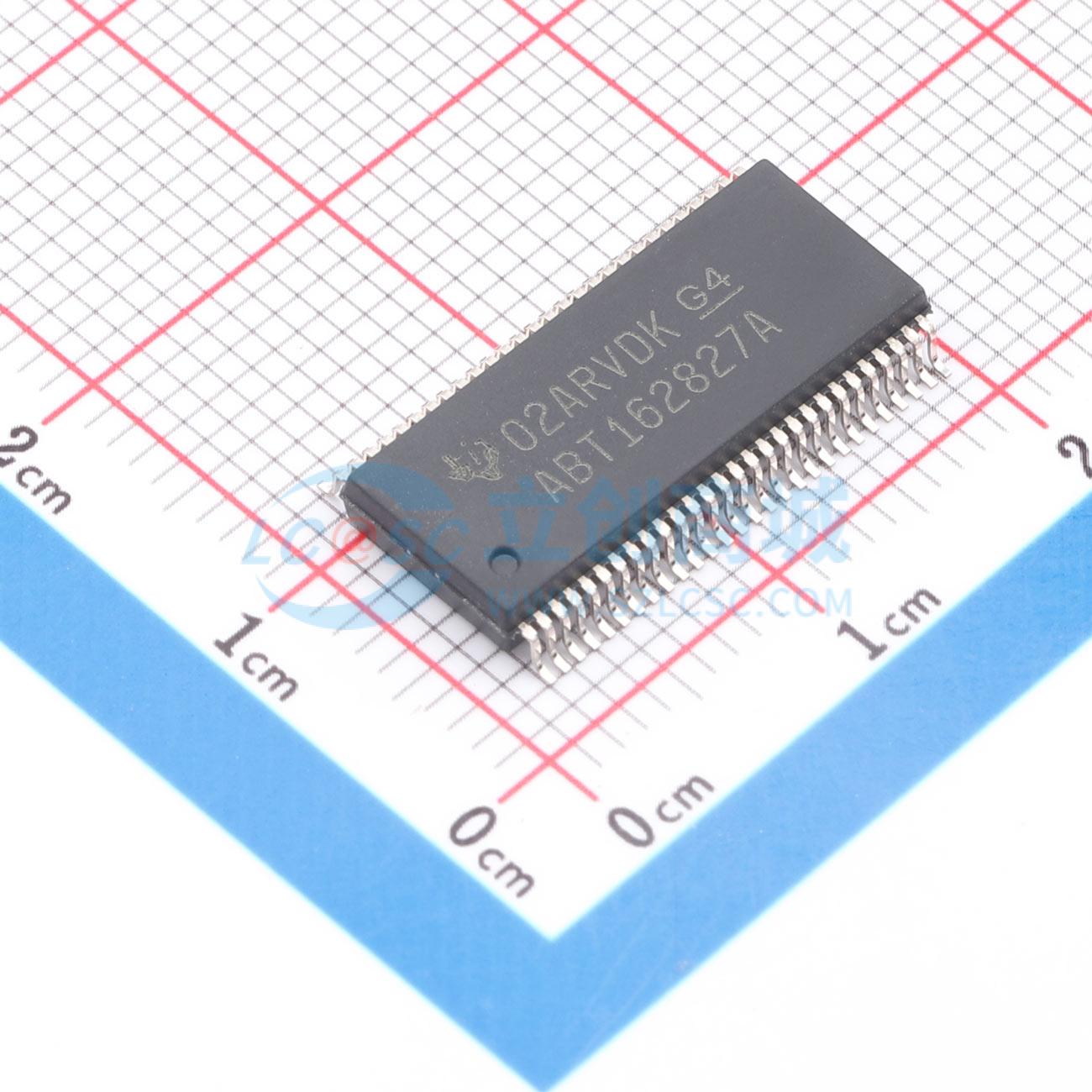

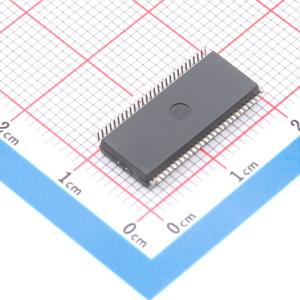

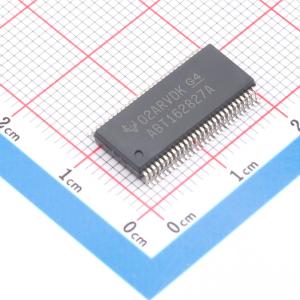

SN74ABT162827ADLR

三态输出，20位缓冲器/驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ABT162827A 具有 TTL 兼容型 CMOS 输入和三态输出的 20 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74ABT162827ADLR
商品编号: C2675991
商品封装: SSOP-56-300mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

ABT162827A是同相20位缓冲器，由两个带有独立输出使能信号的10位缓冲器组成。对于任一10位缓冲器，两个输出使能输入必须同时为低电平，才能使对应的输出激活；若任一输出使能输入为高电平，该10位缓冲器的输出处于高阻状态。输出可拉电流或灌电流最高可达12mA，输出内置等效25Ω串联电阻，用于减少过冲和下冲。关断电路可在器件断电时禁用输出，防止有害电流反向流过器件；上电三态电路可在上电和断电过程中将输出置于高阻状态，避免驱动冲突。为确保上电或断电过程中保持高阻状态，输出使能端需通过上拉电阻接至电源，电阻的最小值由驱动器的灌电流能力决定。所有未使用的器件输入端必须接至电源或地，以保证器件正常工作。SN54ABT162827A采用WD封装，SN74ABT162827A采用DGG或DL封装。

商品特性

属于Widebus系列产品
输出端口内置等效25Ω串联电阻，无需外接电阻
上电和断电过程中输出保持高阻状态
在VCC=5V、TA=25℃条件下，典型输出接地反弹小于1V
分布式电源和地引脚设计，可降低高速开关噪声
关断电流和上电三态功能支持热插拔操作
直通架构优化PCB布局
闩锁性能超过JEDEC标准JESD-17规定的500mA要求
ESD防护性能超过JESD 22标准要求，可承受2000V人体模型(A114-A)冲击、200V机器模型(A115-A)冲击
额定最大参数：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，高阻或断电状态下任意输出施加的电压范围-0.5V~5.5V，低电平状态下任意输出灌入电流30mA，输出钳位电流-50mA，DGG封装热阻抗64℃/W，DL封装热阻抗56℃/W，存储温度范围-65℃~150℃

应用领域

热插拔应用场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	20
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	系列	ABT
	工作温度	-40℃~+85℃
	静态电流(Iq)	2mA
	传播延迟(tpd)	2.8ns@5V,50pF
	功能特性	热插拔支持；掉电隔离；输出使能
