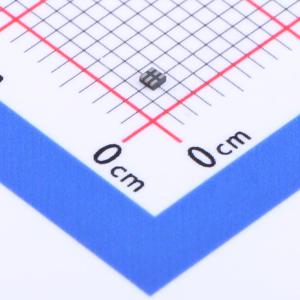

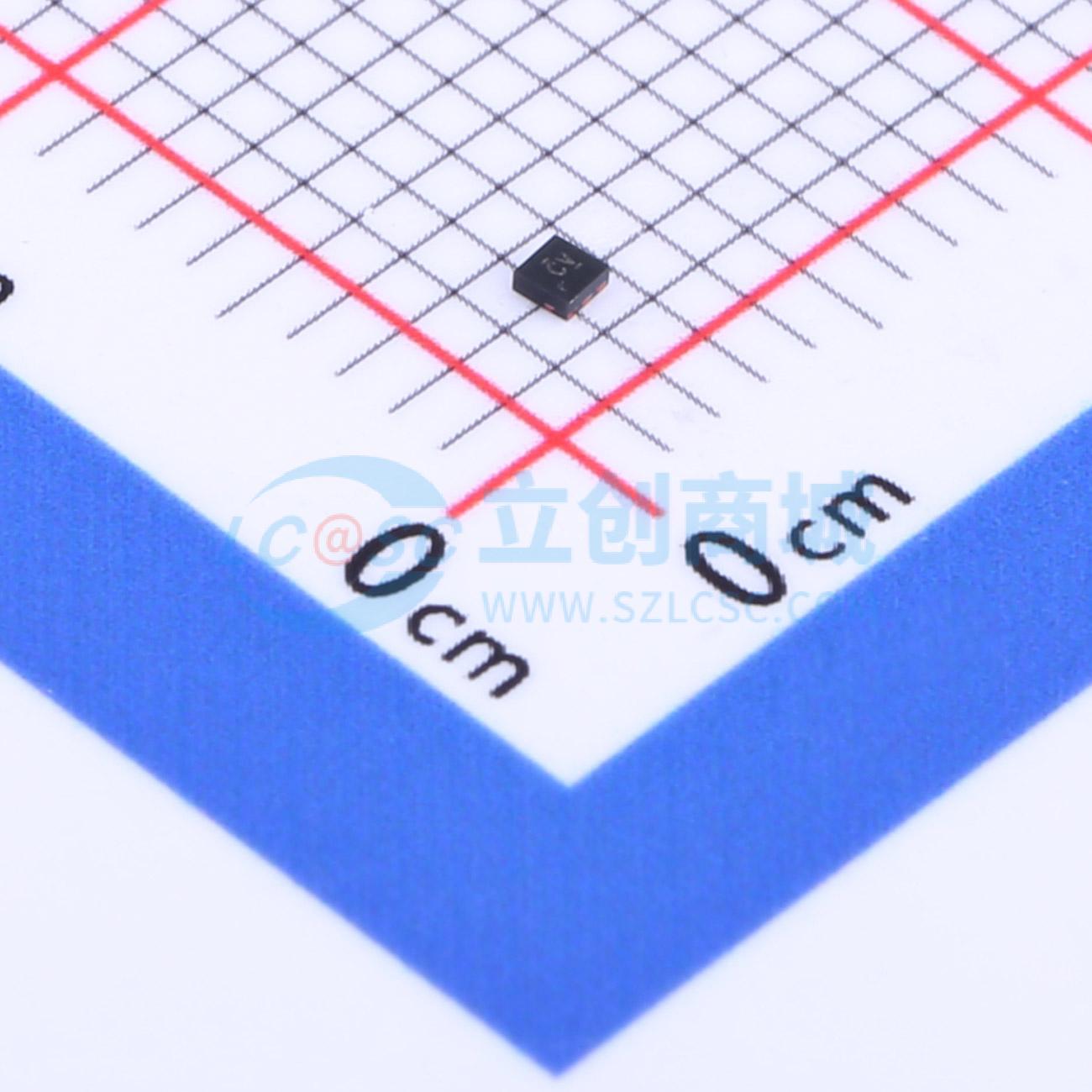

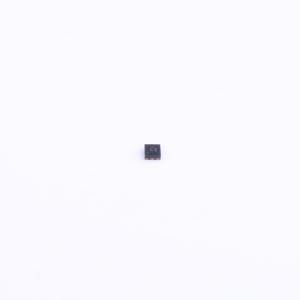

SN74LVC2G07DSFR

双缓冲器和驱动器，具有开漏输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC2G07 具有漏极开路输出的 2 通道、1.65V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVC2G07DSFR
商品编号: C2675953
商品封装: X2-SON-6(1x1)
包装方式: 编带
商品毛重: 0.009111克(g)

商品参数

商品概述

SN74LVC2G07是一款带漏极开路输出的双缓冲器驱动器，设计用于Vcc为1.65V~5.5V的工作场景。该器件的输出为漏极开路，可与其他漏极开路输出连接，实现低电平有效线或或高电平有效线与功能，最大灌电流为32mA。NanoFree封装技术将芯片作为封装。该器件针对部分掉电应用进行了完整规格设计，Ioff电路可在器件掉电时禁用输出，防止有害反向电流流过器件。

商品特性

采用双漏极开路缓冲配置
3.3V电压下输出驱动能力为24mA
支持电压上转换与下转换
提供NanoFree封装
支持5V Vcc工作
输入和漏极开路输出可承受最高5.5V电压
3.3V电压下最大传输延迟tpd为3.7ns
低功耗，最大Icc为10μA
Vcc为3.3V、环境温度25℃时，输出接地反弹典型值VOLP小于0.8V
Vcc为3.3V、环境温度25℃时，输出VOH下冲典型值VOHV大于2V
Ioff支持热插入、部分掉电模式与反向驱动保护
闩锁性能超过100mA，符合JESD 78 II类标准
ESD保护性能超过JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V

应用领域

蓝光播放器和家庭影院
DVD刻录机和播放器
台式电脑或笔记本电脑
数码摄像机DVC
嵌入式电脑
个人导航GPS设备
移动电话
网络投影仪前端
便携式媒体播放器
企业级固态硬盘SSD
高清电视HDTV
企业级平板设备
便携式音频底座
DLP前投影系统

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	开漏
	工作电压	1.65V~5.5V
	元件数	2
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	-
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	3.7ns@3.3V,50pF
	功能特性	掉电隔离；电平转换
