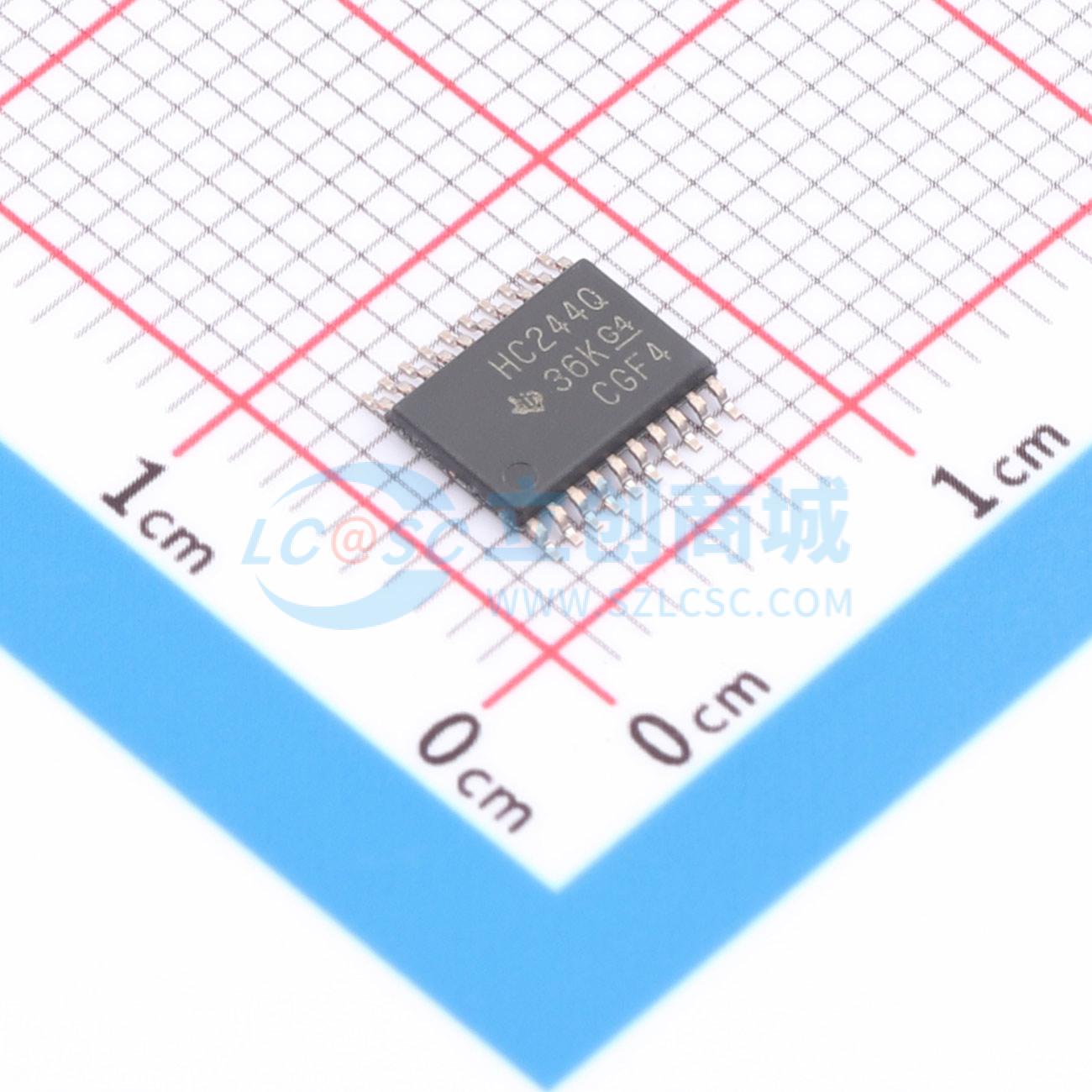

温馨提醒：图片仅供参考，商品以实物为准

SN74HC244QPWRQ1

具有三态输出的八路缓冲器和线路驱动器

描述: SN74HC244-Q1 具有三态输出的汽车类 8 通道、2V 至 6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74HC244QPWRQ1
商品编号: C2675937
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 2.27875克(g)

商品参数

商品概述

SN74HC244-Q1是具有三态输出的八路缓冲器和线路驱动器。该八路缓冲器和线路驱动器专门设计用于提高三态存储器地址驱动器、时钟驱动器以及总线导向接收器和发送器的性能和密度。SN74HC244 配置为两个具有独立输出使能 (OE) 输入的 4 位缓冲器/驱动器。当 OE 为低电平时，该器件将来自 A 输入的同相数据传递到 Y 输出；当 OE 为高电平时，输出处于高阻态。电源可工作在推荐工作条件规定的最小和最大电源电压额定值之间。每个VCC端子应搭配良好的旁路电容防止电源干扰，该器件推荐使用 0.1 μF 的旁路电容，可并联多个旁路电容抑制不同频率的噪声，旁路电容应尽可能安装在靠近电源端子的位置以获得效果。

商品特性

符合汽车应用要求
ESD 保护超过 2000 V；超过 200 V（使用机器模型，C = 200 pF, R = 0）
工作电压范围为 2 V 至 6 V
高电流输出可驱动多达 15 个 LSTTL 负载
三态输出可驱动总线或缓冲存储器地址寄存器
低功耗，ICC 最大值为 80 μA
tpd 典型值为 11 ns
电压为 5 V 时，输出驱动为 ±6 mA
输出电流低，最大值为 1 μA

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~6V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	7.8mA
	拉电流(IOH)	7.8mA
	系列	74HC
	工作温度	-40℃~+125℃
	静态电流(Iq)	160uA
	传播延迟(tpd)	23ns@4.5V,50pF
	功能特性	输出使能
