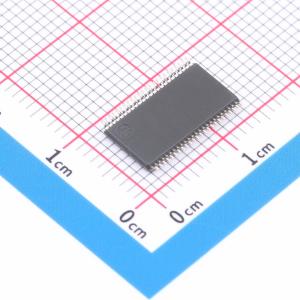

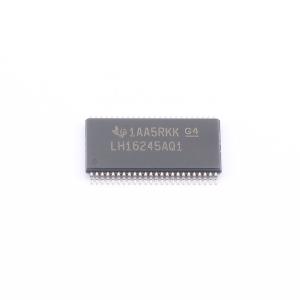

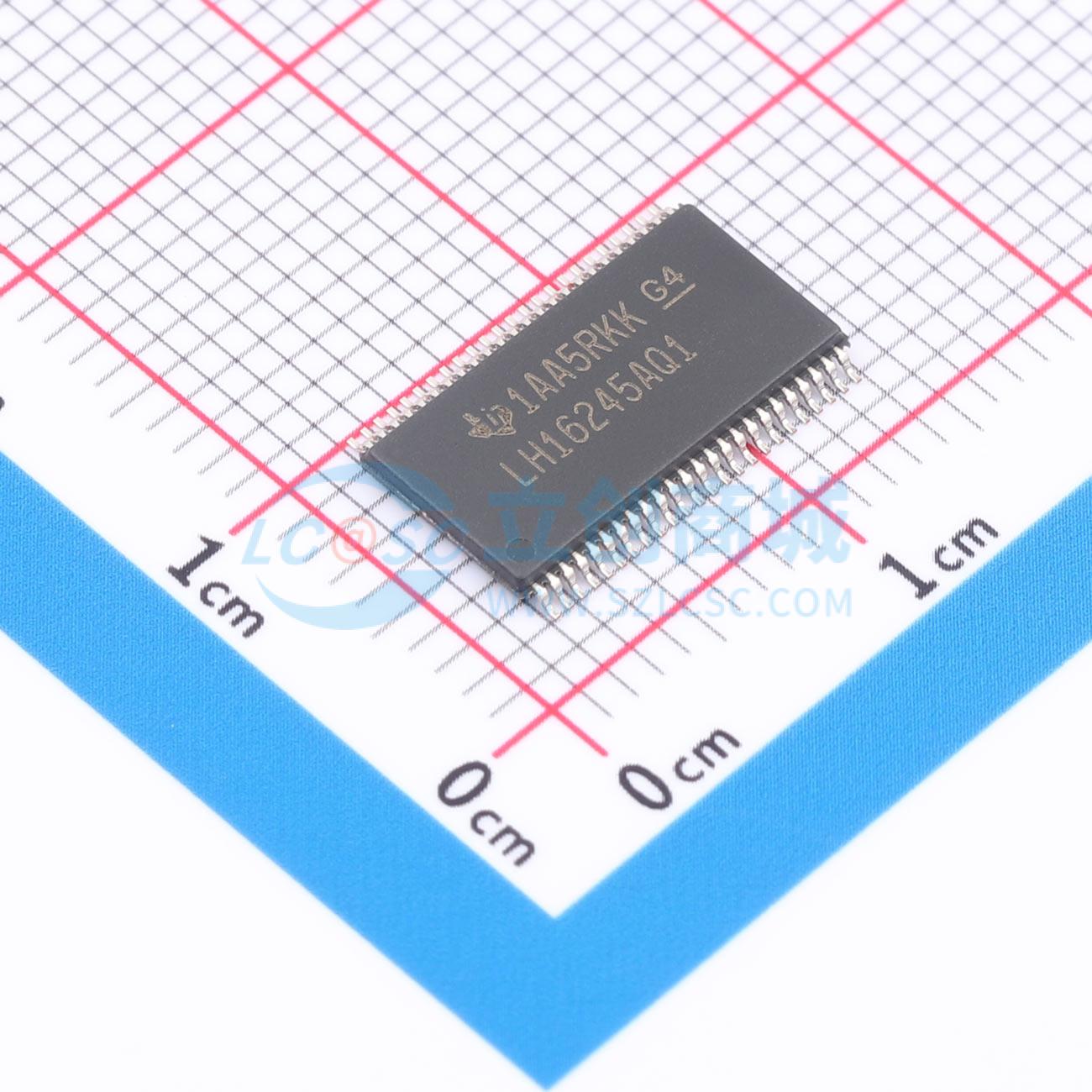

温馨提醒：图片仅供参考，商品以实物为准

CLVTH16245AQDGGRQ1

3.3-V ABT 16位总线收发器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVTH16245A-Q1 具有三态输出的汽车类 3.3V ABT 16 位总线收发器
品牌名称: TI(德州仪器)
商品型号: CLVTH16245AQDGGRQ1
商品编号: C2675932
商品封装: TSSOP-48-6.2mm
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	-
	工作温度	-40℃~+125℃
	静态电流(Iq)	190uA
	传播延迟(tpd)	2.3ns@3.3V,50pF
	功能特性	热插拔支持；掉电隔离；输出使能；总线保持

商品概述

SN74LVTH16245A是一款16位（双八进制）同相三态收发器，设计用于低电压（3.3 V）VCC工作，同时具备向5 V系统环境提供TTL接口的能力。该器件可作为两个8位收发器或一个16位收发器使用。根据方向控制（DIR）输入的逻辑电平，允许数据从A总线传输到B总线，或从B总线传输到A总线。可使用输出使能（OE）输入禁用器件，从而隔离总线。有源总线保持电路将未使用或未驱动的输入保持在有效逻辑状态。不建议在总线保持电路中使用上拉或下拉电阻。当VCC在0 V到1.5 V之间时，器件在上电或断电期间处于高阻态。为了确保1.5 V以上的高阻态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。该器件针对热插拔应用使用Ioff和上电三态进行了全规格设计。Ioff电路禁用输出，防止器件断电时破坏性电流从器件回流。上电三态电路在上电和断电期间将输出置于高阻态，防止驱动器冲突。

商品特性

符合汽车应用要求
属于德州仪器Widebus™家族成员
采用先进BiCMOS技术（ABT）设计，支持3.3 V工作，静态功耗低
支持混合模式信号操作（5 V输入输出电压搭配3.3 V VCC）
支持低至2.7 V的非稳压电池工作
在VCC = 3.3 V、TA = 25℃条件下，典型输出接地反弹（VOLP）小于0.8 V
分布式VCC和接地引脚可最小化高速开关噪声
直通架构优化PCB布局
Ioff和上电三态支持热插拔
数据输入带总线保持，无需外部上拉/下拉电阻
闩锁性能符合JESD 17标准，超过500 mA

应用领域

汽车应用
热插拔应用

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	2
	每个元件位数	16
	通道类型	双向
