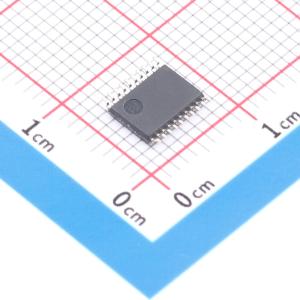

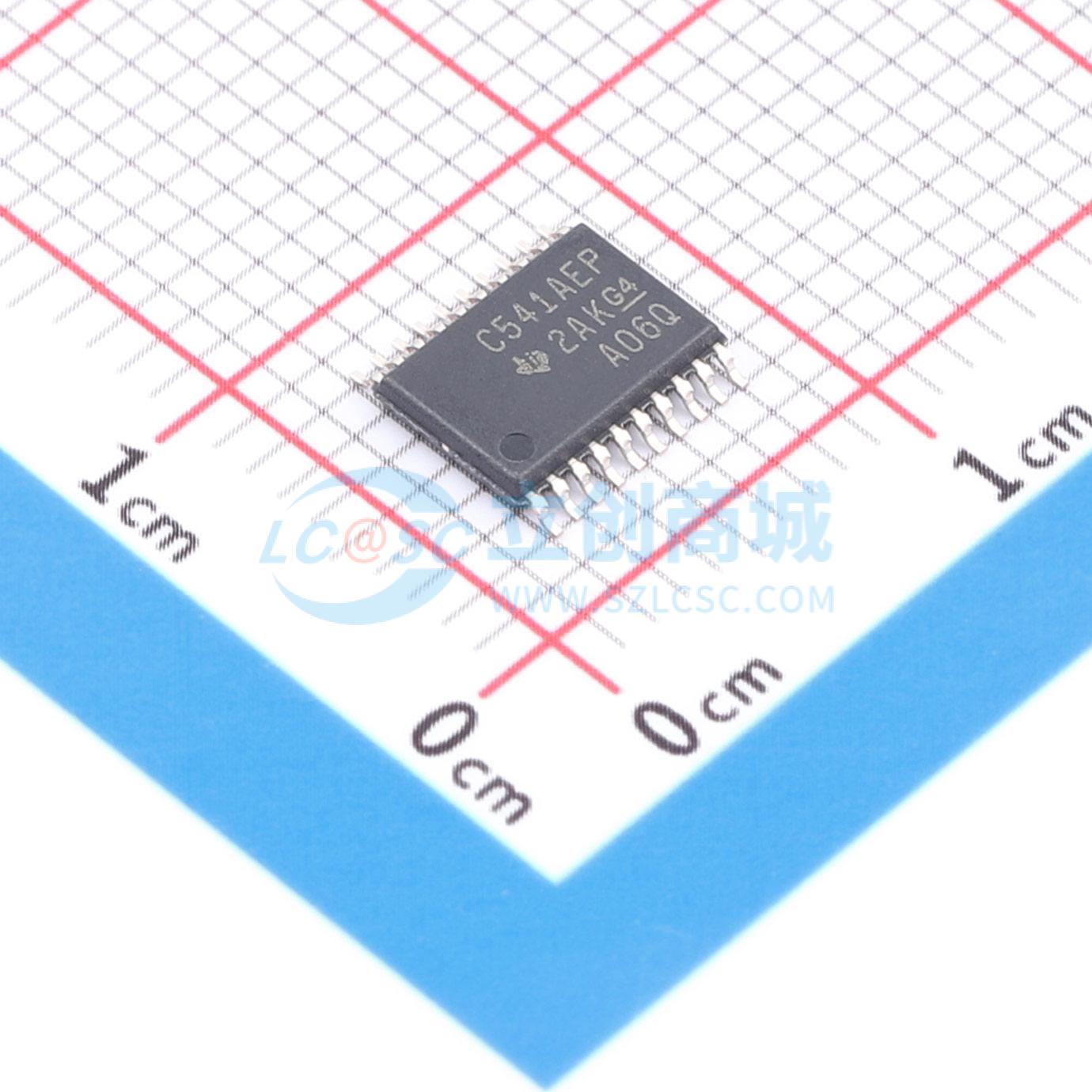

SN74LVC541AQPWREP

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC541A-EP 具有三态输出的增强型产品 8 通道、2V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVC541AQPWREP
商品编号: C2675923
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.45克(g)

商品参数

商品概述

SN74LVC541A-EP 是一款八进制缓冲器/驱动器，设计用于 2.7V 至 3.6V VCC 工作环境。该器件适用于驱动总线线路或缓冲存储器地址寄存器。该器件的输入和输出布置在封装的相对两侧，便于印刷电路板布局。三态控制门为带低电平有效输入的2输入与门，因此若任意一个输出使能（OE1 或 OE2）输入为高电平，全部八个输出都将处于高阻态。输入可由 3.3V 器件或 5V 器件驱动，该特性允许该器件在混合 3.3V/5V 系统环境中用作电平转换器。该器件针对使用 Ioff 的部分掉电应用进行了完整规格定义，Ioff 电路会禁用输出，防止器件掉电时产生破坏性电流回流。为确保上电或掉电期间保持高阻态，OE 应通过上拉电阻连接至 VCC；电阻最小值由驱动器的灌电流能力决定。

商品特性

可控基线
单个组装/测试站点，单个制造站点
扩展温度范围为 -40℃ 至 125℃
增强型减少制造源（DMS）支持
增强型产品变更通知
合格溯源，元件认证符合JEDEC和行业标准，可确保扩展温度范围内的可靠运行
工作电压范围为 2V 至 3.6V
输入可承受电压最高达 5.5V
3.3V下最大tpd为 5.1 ns
典型VOLP（输出地反弹）在 VCC = 3.3 V、TA = 25℃ 时小于 0.8 V
典型VOHV（输出VOH下冲）在 VCC = 3.3 V、TA = 25℃ 时大于 2 V
在所有端口支持混合模式信号操作（VCC 为 3.3V 时支持 5V 输入/输出电压）
Ioff 支持部分掉电模式操作

应用领域

驱动总线线路
缓冲存储器地址寄存器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~3.6V
	元件数	1
	每个元件位数	8
	通道类型	-

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	5.1ns@3.3V,50pF
	功能特性	掉电隔离；输出使能；电平转换
