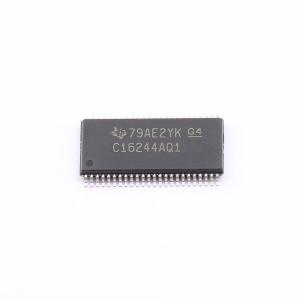

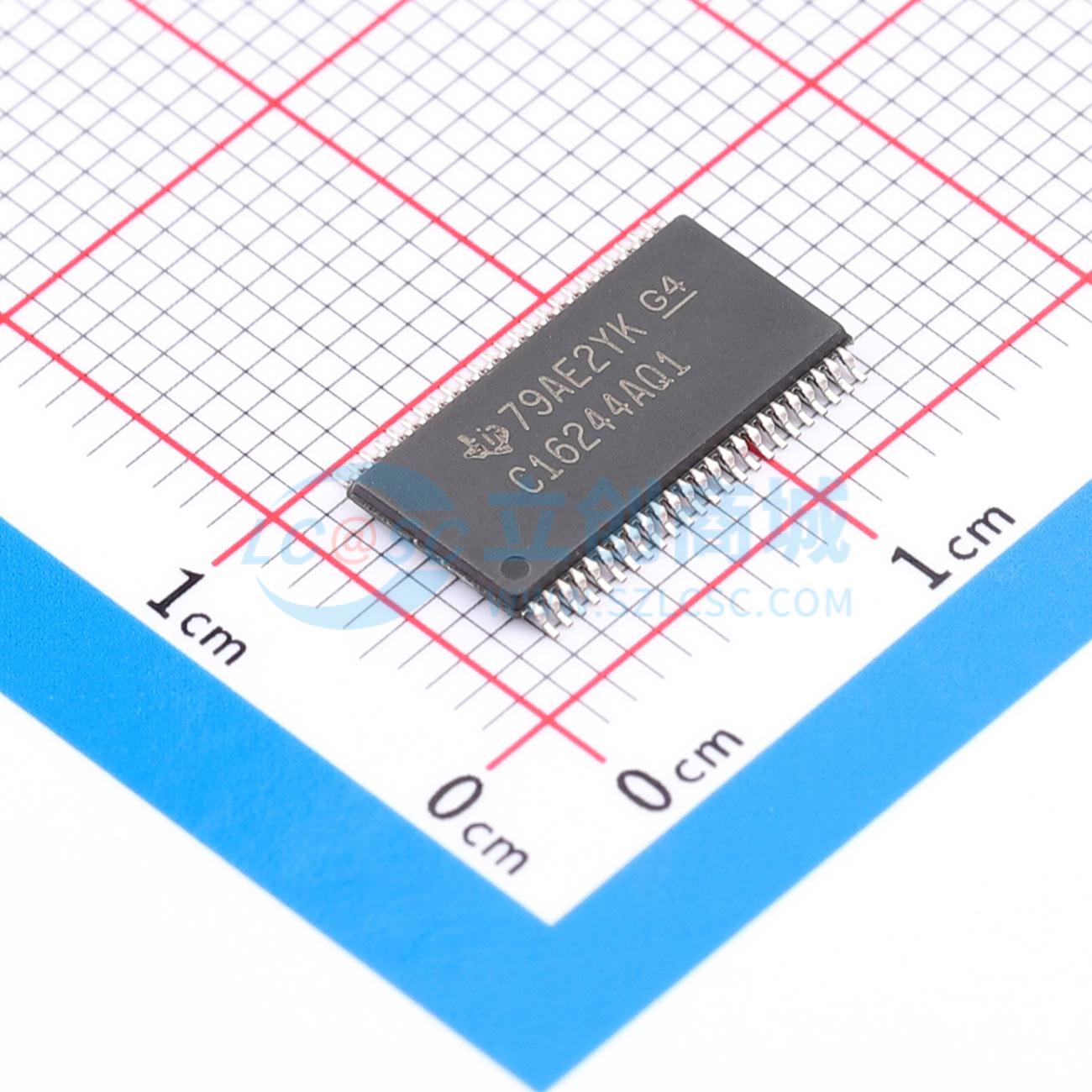

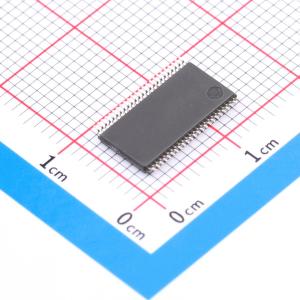

CLVC16244AIDGGRQ1

16位缓冲器/驱动器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC16244A-Q1 具有三态输出的汽车类 16 通道、1.65V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: CLVC16244AIDGGRQ1
商品编号: C2675919
商品封装: TSSOP-48-6.1mm
包装方式: 编带
商品毛重: 0.48克(g)

商品参数

商品概述

SN74LVC16244A是一款16位缓冲/驱动器，设计用于电源电压1.65V~3.6V的工作场景，可提高三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能与密度。该器件可配置为四个4位缓冲器、两个8位缓冲器或一个16位缓冲器，提供真值输出与对称的低电平有效输出使能输入；输入可被3.3V或5V器件驱动，可在混合3.3V/5V系统环境中用作电平转换器件；完全支持部分掉电应用，关断时输出禁用，可防止电流回灌损坏器件。上电或掉电阶段，需将输出使能端通过上拉电阻接电源电压，以确保输出处于高阻抗状态。

商品特性

符合AEC-Q100认证，适用于汽车应用
可支持客户特定配置控制，支持重大变更审批受控基线
提供增强型缩减生产来源支持，提供增强产品变更通知
工作电压范围为1.65V~3.6V
输入可承受最高5.5V电压
在3.3V工作电压下，最大传播延迟tpd为4.1ns
在VCC=3.3V、TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
在VCC=3.3V、TA=25℃条件下，典型输出高电平下冲VOHV大于2V
Ioff支持部分掉电模式操作
所有端口支持混合模式信号操作，可在VCC为3.3V时兼容5V输入输出电压
闩锁性能超过100mA，符合JESD 17标准
ESD防护性能超过JESD 22标准，人体模型防护等级为2000V，充电器件模型防护等级为1000V

应用领域

三态存储器地址驱动
时钟驱动
面向总线的接收与发送
混合电压系统电平转换

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	4
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74LVC
	工作温度	-40℃~+85℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	4.1ns@3.3V,50pF
	功能特性	掉电隔离；输出使能；电平转换
