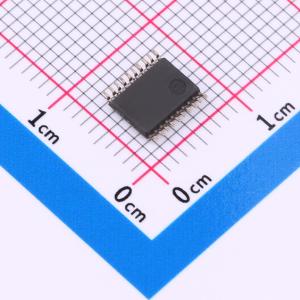

温馨提醒：图片仅供参考，商品以实物为准

SN74AC240QPWRQ1

三态输出，八路缓冲器/驱动器

描述: SN74AC240-Q1 具有三态输出的汽车类 8 通道、2V 至 6V 反相器
品牌名称: TI(德州仪器)
商品型号: SN74AC240QPWRQ1
商品编号: C2675921
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.171克(g)

商品参数

商品概述

SN74AC240是一款八进制缓冲器与线路驱动器，专门设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能与密度。该器件分为两个带独立输出使能输入的4位缓冲器/驱动器；当输出使能为低电平时，器件将反相处理后的数据从A输入端传输至Y输出端；当输出使能为高电平时，输出处于高阻抗状态。为保证器件在上电或掉电过程中输出保持高阻抗状态，输出使能端需通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌电流能力决定。

商品特性

符合汽车应用要求
工作电源电压VCC范围为2V~6V
输入可承受最高6V的电压
5V工作条件下最大传输延迟tpd为6.5ns
最大额定值：电源电压范围-0.5V~7V，输入电压范围-0.5V~VCC+0.5V，输出电压范围-0.5V~VCC+0.5V
输入钳位电流Iik为±20mA，输出钳位电流Iok为±20mA
连续输出电流IO为±50mA，流经VCC或GND的连续电流为±200mA
DW封装热阻抗θJA为58℃/W，PW封装热阻抗θJA为83℃/W
存储温度范围Tstg为-65℃~150℃
所有未使用的输入端必须连接至VCC或GND，才能保证器件正常工作

应用领域

三态存储器地址驱动
时钟驱动
面向总线的接收器与发射器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~6V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74AC
	工作温度	-40℃~+125℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	6.5ns@5V,50pF
	功能特性	输出使能
