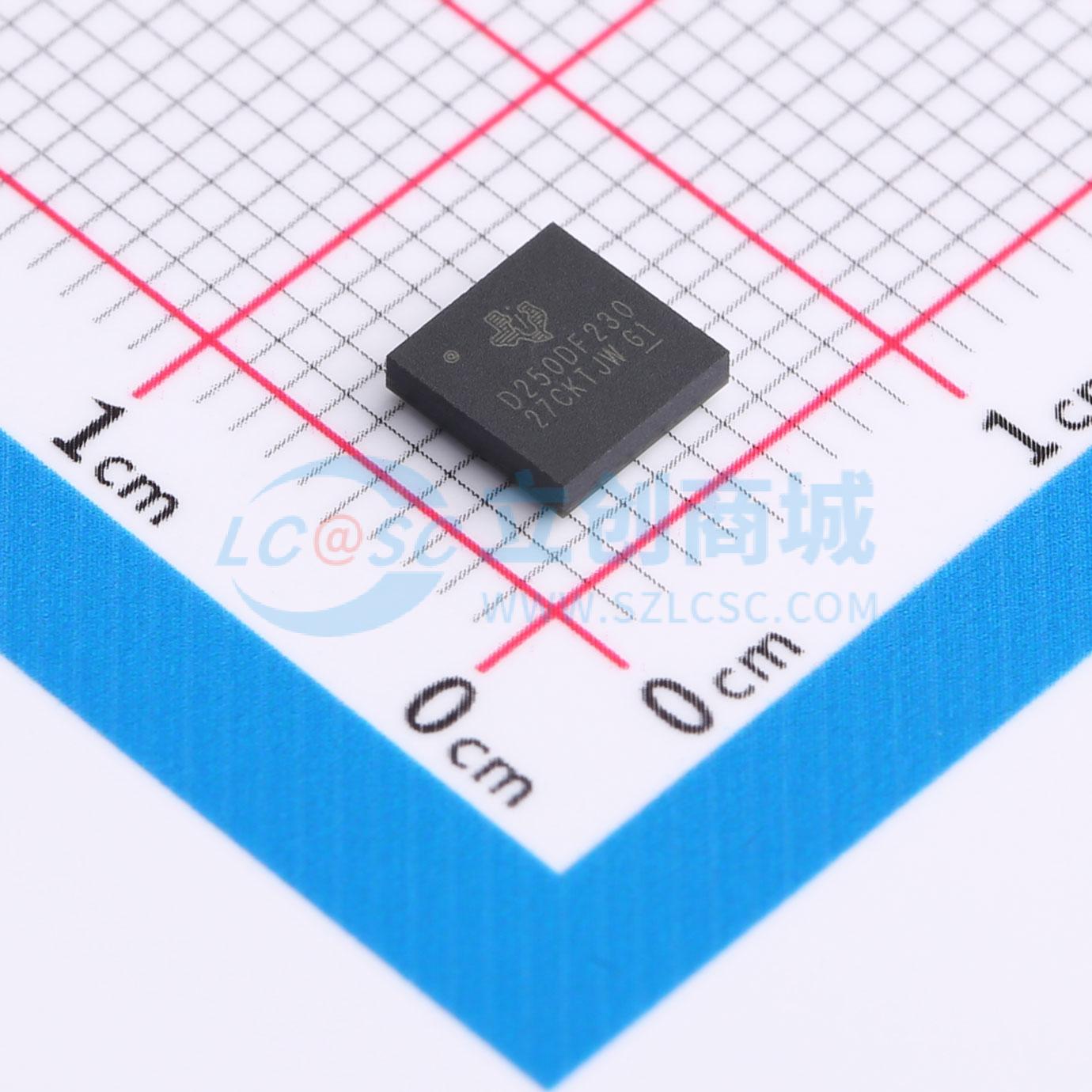

DS250DF230ZLST

具有集成信号调节功能的双通道多速率重定时器。所有通道均可独立锁定在 19.6Gbps 至 25.8Gbps 的范围内（包括 12.16512Gbps、9.8304Gbps、6.144Gbps 等子速率）。超低延迟：25.78125Gbps 数据速率下 < 500ps。自适应性连续时间线性均衡器 (CTLE)，连续自适应判决反馈均衡器（DFE），能够在工作温度范围内补偿大通道损耗变化。组合式均衡，在 12.9GHz 频率下支持 35dB 的通道损耗。片上眼图张开度监视器 (EOM)，PRBS 模式校验器和发生器。带有 3 抽头 FIR 滤波器的低抖动发送器。集成 2 x 2 交叉点。恢复时钟适用于通道 0 上的系统时钟同步应用。单电源、无需低抖动参考时钟，宽时钟内温度范围。

DS250DF230 用于扩展有损耗且存在串扰的远距离高速串行链路的延伸长度并提升稳定性，同时实现 10⁻¹⁵ 或更低的比特误码率 (BER)。各通道的串行数据速率均可独立锁定在 19.6Gbps 至 25.8Gbps 的连续范围内或者支持的任何子速率（速率的一半和四分之一），包括 12.16512Gbps、9.8304Gbps 和 6.144Gbps 等关键数据速率。

DS250DF230 具有单电源，且可将对外部组件的需求降至最低。这些特性可降低 PCB 布线的复杂程度并节省 BOM 成本。先进的均衡特性包括一个低抖动 3 抽头发送有限脉冲响应 (FIR) 滤波器、一个自适应连续时间线性均衡器 (CTLE) 以及一个自适应判决反馈均衡器 (DFE)。支持针对具有多个连接器且存在串扰的有损耗互连和背板进行扩展。集成的 CDR 功能可重置抖动预算并重定时高速串行数据，适用于前端口光学模块应用。提供 2x2 交叉点，可提供主机通道交叉、扇出和多路复用选项。可通过 SMBus 或外部 EEPROM 进行配置。最多 16 个器件可使用“公共通道”配置共享一个 EEPROM。非破坏性片上眼图监视器和 PRBS 发生器及校验器可用于系统内诊断。

• 所有通道均可独立锁定在 19.6Gbps 至 25.8Gbps 的范围内（包括 12.16512Gbps、9.8304Gbps、6.144Gbps 等子速率）
• 超低延迟：25.78125Gbps 数据速率下 < 500ps
• 自适应性连续时间线性均衡器 (CTLE)
• 连续自适应判决反馈均衡器（DFE），能够在工作温度范围内补偿大通道损耗变化
• 组合式均衡，在 12.9GHz 频率下支持 35dB 的通道损耗
• 片上眼图张开度监视器 (EOM)，PRBS 模式校验器和发生器
• 带有 3 抽头 FIR 滤波器的低抖动发送器
• 集成 2 x 2 交叉点
• 恢复时钟适用于通道 0 上的系统时钟同步应用
• 单电源、无需低抖动参考时钟
• 宽时钟内温度范围

• 无线和有线系统中前端口光接口的抖动清除
• 背板/中板长度延长
• 有源电缆组件
• 802.3bj 100GbE、InfiniBand EDR 和 OIF - CEI - 25G - LR/MR/SR/VSR 电气接口
• SFP28、QSFP28、CFP2/CFP4、CDFP
