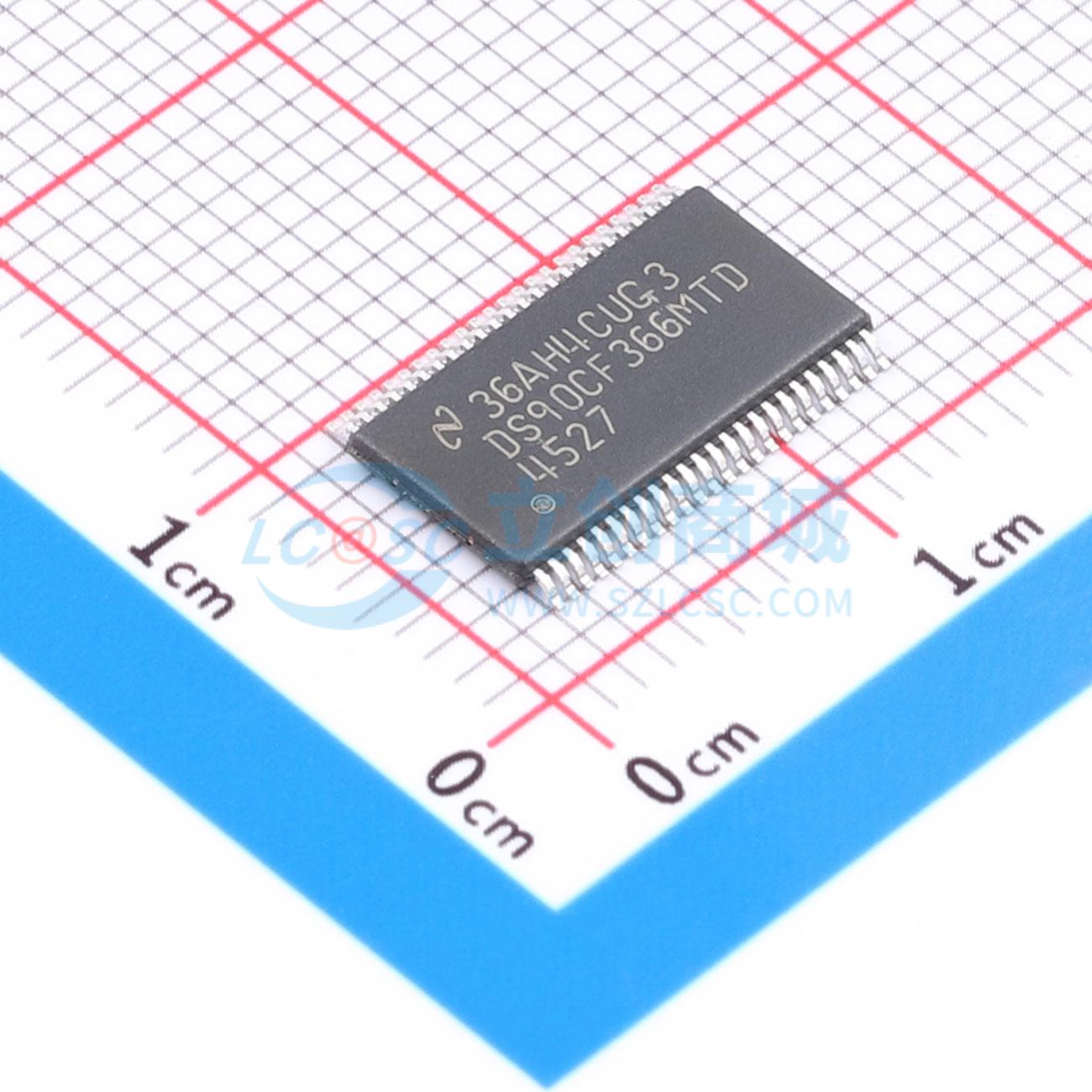

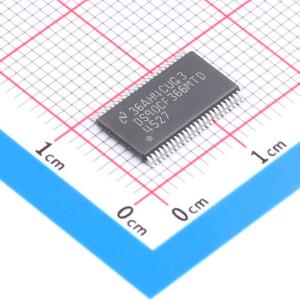

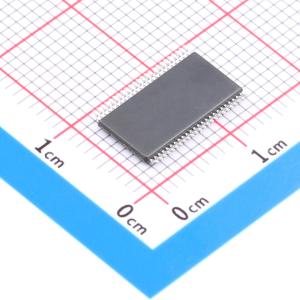

温馨提醒：图片仅供参考，商品以实物为准

DS90CF366MTDX/NOPB

3.3-V LVDS接收器用于24位或18位平板显示器链路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS90CF366 +3.3V LVDS 接收器 18 位平板显示 (FPD) 链接 - 85MHz
品牌名称: TI(德州仪器)
商品型号: DS90CF366MTDX/NOPB
商品编号: C2674095
商品封装: TSSOP-48-6.1mm
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

DS90CF386 接收器将四路LVDS（低压差分信号）数据流转换回28位的LVCMOS并行数据。同时，还有DS90CF366 接收器可以将三路LVDS数据流转换回21位的LVCMOS并行数据。两个接收器的输出都在下降沿触发。上升沿或下降沿触发的发送器可以直接与下降沿触发的接收器互操作，无需任何转换逻辑。

接收器的LVDS时钟工作频率范围从20 MHz到85 MHz。该设备会对输入的LVDS时钟进行相位锁定，在LVDS数据线上对串行比特流采样，并将其转换为并行输出数据。在85 MHz的输入时钟频率下，每条LVDS输入线以595 Mbps的比特率运行，从而使得DS90CF386的最大吞吐量达到2.38 Gbps，而DS90CF366的最大吞吐量则为1.785 Gbps。

使用这些串行链路设备非常适合解决通过宽高速并行LVCMOS接口传输数据时遇到的电磁干扰(EMI)和电缆尺寸问题。这两种设备均提供TSSOP封装。此外，DS90CF386还提供了64引脚、0.8毫米间距的细间距球栅阵列(NFBGA)封装，与56引脚TSSOP封装相比，PCB占板面积减少了44%。

应用领域

视频显示器
打印机和成像
数字视频传输
机器视觉
开放的LDI到RGB桥接

	属性	参数值
	商品目录	其他接口
	接口类型	LVDS
	数据速率	1.785Gbps
	工作电压	3V~3.6V

	属性	参数值
	工作温度	-10℃~+70℃
	工作电流	90mA
	静态电流	140uA
