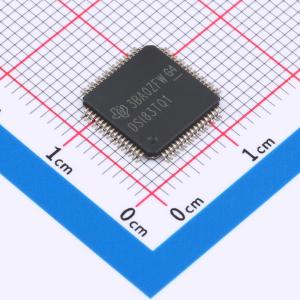

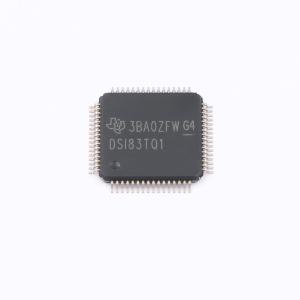

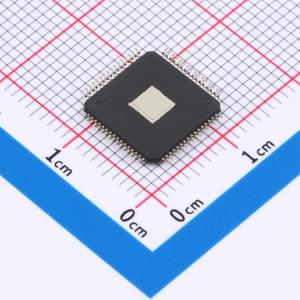

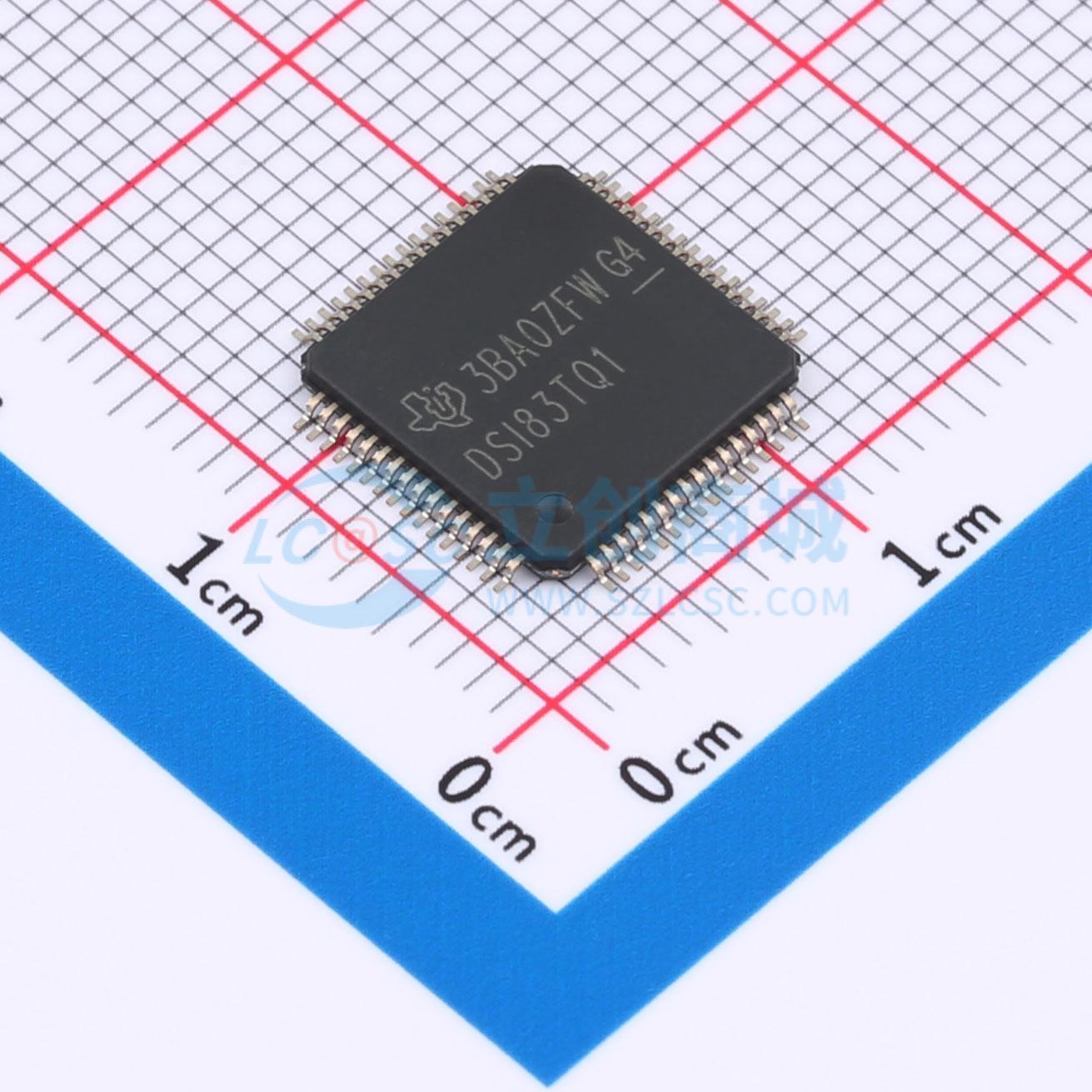

SN65DSI83TPAPRQ1

SN65DSI83-Q1汽车类单通道MIPI DSI转单链路LVDS桥接器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN65DSI83-Q1是一款汽车级单通道MIPI DSI转单链路LVDS桥接器，支持高达4Gbps的数据速率和WUXGA分辨率。
品牌名称: TI(德州仪器)
商品型号: SN65DSI83TPAPRQ1
商品编号: C2674167
商品封装: HTQFP-64(10x10)
包装方式: 编带
商品毛重: 0.4克(g)

商品概述

符合汽车类应用的要求，实现MIPI D-PHY 1.00.00版本的物理层前端和1.02.00版本的显示串行接口(DSI)。单通道DSI接收器每通道可配置1、2、3或4条D-PHY数据信道，每条信道的运行速率高达1Gbps，支持RGB666和RGB888格式的18bpp与24bpp DSI视频流，最大分辨率高达60fps WUXGA 1920 × 1200（18bpp和24bpp颜色，采用简化消隐），适合60fps 1366×768/1280×800（18bpp和24bpp）。针对单链路LVDS的输出，支持单通道DSI至单链路LVDS运行模式，LVDS输出时钟范围为25MHz至154MHz，LVDS像素时钟可采用自由运行持续D-PHY时钟或外部基准时钟(REFCLK)，1.8V主VCC电源。该桥接器可解码MIPI DSI 18bpp RGB666和24bpp RGB888视频流，并将格式化视频数据流转换为LVDS输出（像素时钟范围为25MHz至154MHz），从而提供单链路LVDS（每个链路具有4个数据信道），实现了部分线路缓冲以适应DSI与LVDS接口间的数据流不匹配的情况。

商品特性

符合AEC-Q100标准
器件温度等级2：环境工作温度范围为 -40°C至 +105°C
器件HBM ESD分类等级3A
器件CDM ESD分类等级C6
实现MIPI D-PHY 1.00.00版本的物理层前端和1.02.00版本的显示串行接口(DSI)
单通道DSI接收器每通道可配置1、2、3或4条D-PHY数据信道，每条信道的运行速率高达1Gbps
支持RGB666和RGB888格式的18bpp与24bpp DSI视频流
最大分辨率高达60fps WUXGA 1920 × 1200（18bpp和24bpp颜色，采用简化消隐），适合60fps 1366×768/1280×800（18bpp和24bpp）
针对单链路LVDS的输出，支持单通道DSI至单链路LVDS运行模式
LVDS输出时钟范围为25MHz至154MHz
LVDS像素时钟可采用自由运行持续D-PHY时钟或外部基准时钟(REFCLK)
1.8V主VCC电源
低功耗特性包括关断模式、低LVDS输出电压摆幅、共模以及MIPI超低功耗状态(ULPS)支持
针对简化印刷电路板(PCB)走线的LVDS通道交换(SWAP)，LVDS引脚顺序反向特性
采用64引脚10mm×10mm HTQFP (PAP)封装PowerPAD IC封装

应用领域

集成显示屏的信息娱乐系统主机
具有远程显示屏的信息娱乐系统主机
后座信息娱乐系统
混合动力汽车仪表板
便携式导航设备
工业人机界面(HMI)和显示屏

	属性	参数值
	商品目录	其他接口
	接口类型	I2C；LVDS
	数据速率	4Gbps

	属性	参数值
	工作电压	1.8V
	工作温度	-40℃~+105℃
	工作电流	77mA
