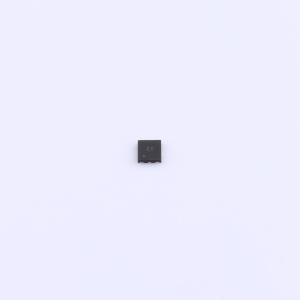

温馨提醒：图片仅供参考，商品以实物为准

TCA5405RUGR

低电压5位自定时单线输出扩展器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低电压5位自定时单线输出扩展器，采用自定时串行数据协议，提供一个由主器件驱动的单数据输入。
品牌名称: TI(德州仪器)
商品型号: TCA5405RUGR
商品编号: C2674123
商品封装: X2-QFN-8(1.5x1.5)
包装方式: 编带
商品毛重: 0.08克(g)

商品概述

TCA5405是一款采用单线输入控制的5位输出扩展器。该器件支持1.65 V至3.6 V的宽泛VCC，是便携式应用的理想选择。TCA5405采用自定时串行数据协议，提供一个由主器件驱动的单数据输入，输入与该主器件内部时钟同步。在设置阶段，可进行位周期采样，然后TCA5405可生产自己的内部时钟与主器件内部时钟同步，从而不但可对不同的5位周期数据传输相位进行采样，而且还可在最后一个位采样完成后对并行输出写入位状态。TCA5405采用8引脚1.5毫米×1.5毫米RUG uQFN封装。

商品特性

工作电源电压范围为1.65 V至3.6 V
5组独立推挽式输出
单数据输入(DIN)可控制所有输出状态
大电流驱动器可为直接驱动LED输出最大的容量
闭锁性能超过100 mA，符合JESD 78 Class II标准
ESD保护性能超过JESD 22标准
2000 V人体模型(A114 - A)
1000 V充电器件模型(C101)

应用领域

手机
PDA
便携式媒体播放器
MP3播放器
便携式仪表

	属性	参数值
	商品目录	其他接口
	接口类型	1-Wire
	工作电压	1.65V~3.6V

	属性	参数值
	工作温度	-40℃~+85℃
	工作电流	400uA
	静态电流	2uA
