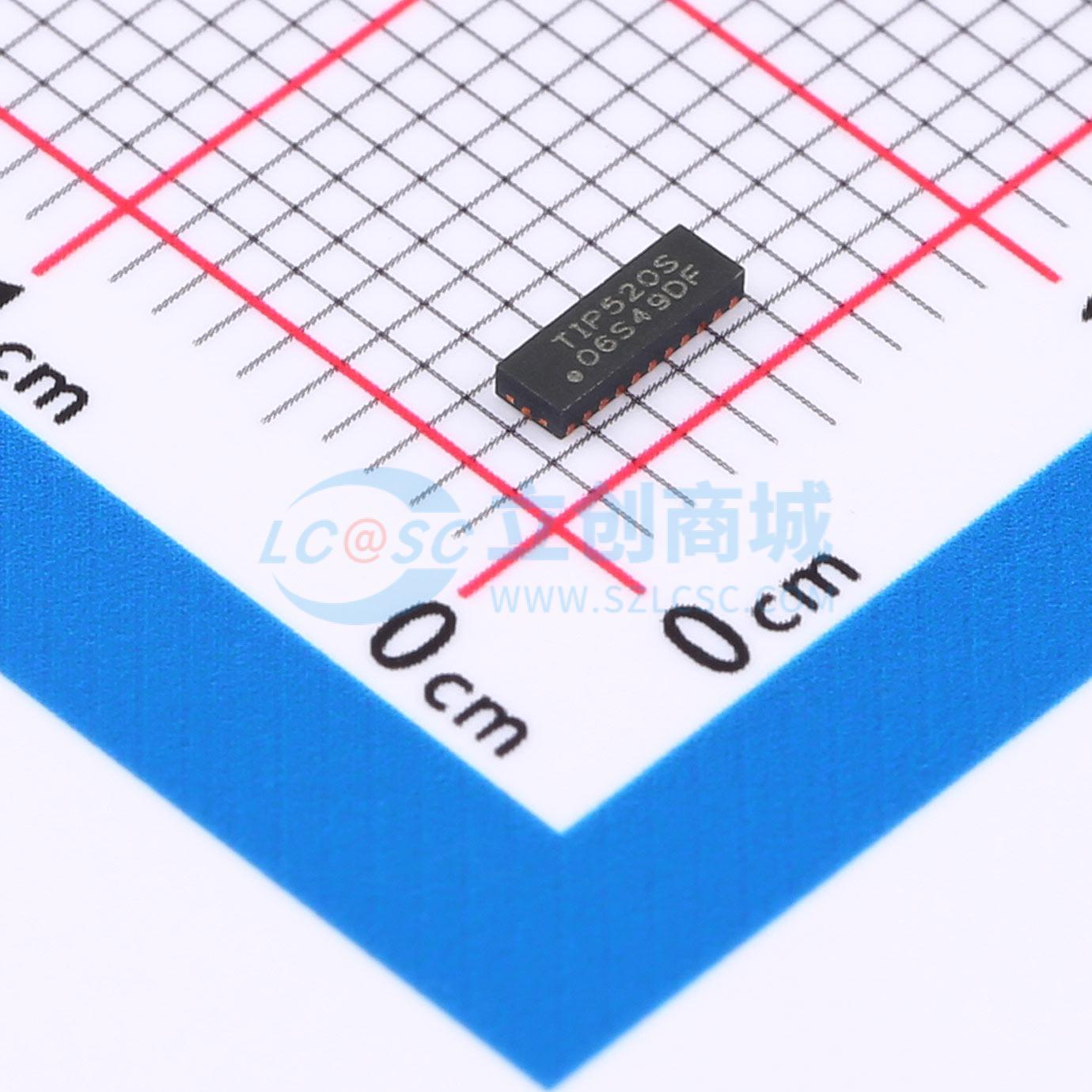

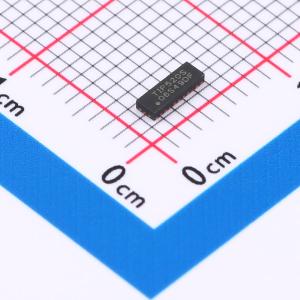

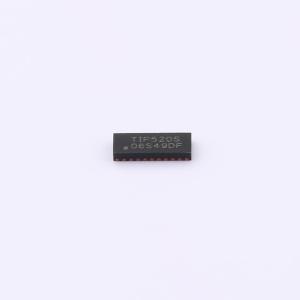

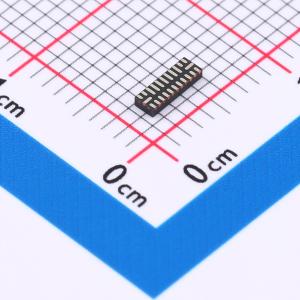

TPD12S520RMNR

TPD12S520 是一款用于高清晰度多媒体接口（HDMI）接收端口的单芯片静电放电（ESD）电路保护器件。在提供带有瞬态电压抑制（TVS）二极管的ESD保护的同时，TVS保护对高速差分信号几乎没有或没有额外的干扰。高速转换最小化差分信令（TMDS）ESD保护线仅增加0.8-pF的电容。

低速控制线提供电平转换功能，从而消除了对外部电平转换IC的需求。控制线TVS二极管为控制线增加了3.5-pF的电容。38引脚DBT封装提供了无缝布局布线选项，以消除差分信号对的布线干扰。DBT封装间距（0.5 mm）与HDMI连接器间距相匹配。此外，引脚映射顺序与HDMI连接器引脚映射相同。此HDMI接收端口保护和接口设备专门设计用于HDMI接收接口保护。24引脚RMN封装使用仅两层进行通流布线，以实现高度集成、空间高效的全HDMI保护。

• IEC 61000-4-2 Level 4 ESD 保护
  • 外部线路 ±8-kV 接触放电
• 单芯片 HDMI 驱动器 ESD 解决方案
• 12 通道 ESD 保护二极管
• 支持所有 HDMI 1.3 和 HDMI 1.4b 数据速率
  • -3 dB 频率 > 3 GHz
• 高速 TMDS 线路 0.8-pF 电容
• 差分信号对之间 0.05-pF 匹配电容
• 38 引脚 TSSOP 提供与 HDMI 连接器无缝布局选项
• 24 引脚 WQFN 封装适用于空间受限的应用
• 反向驱动保护
• 无铅封装

• 视频接口
• 消费电子显示器和数字电视
• 手持显示设备
