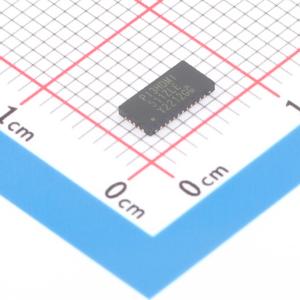

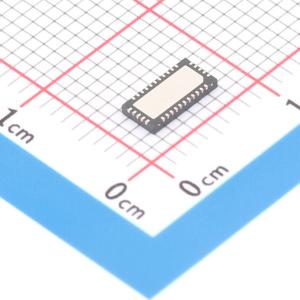

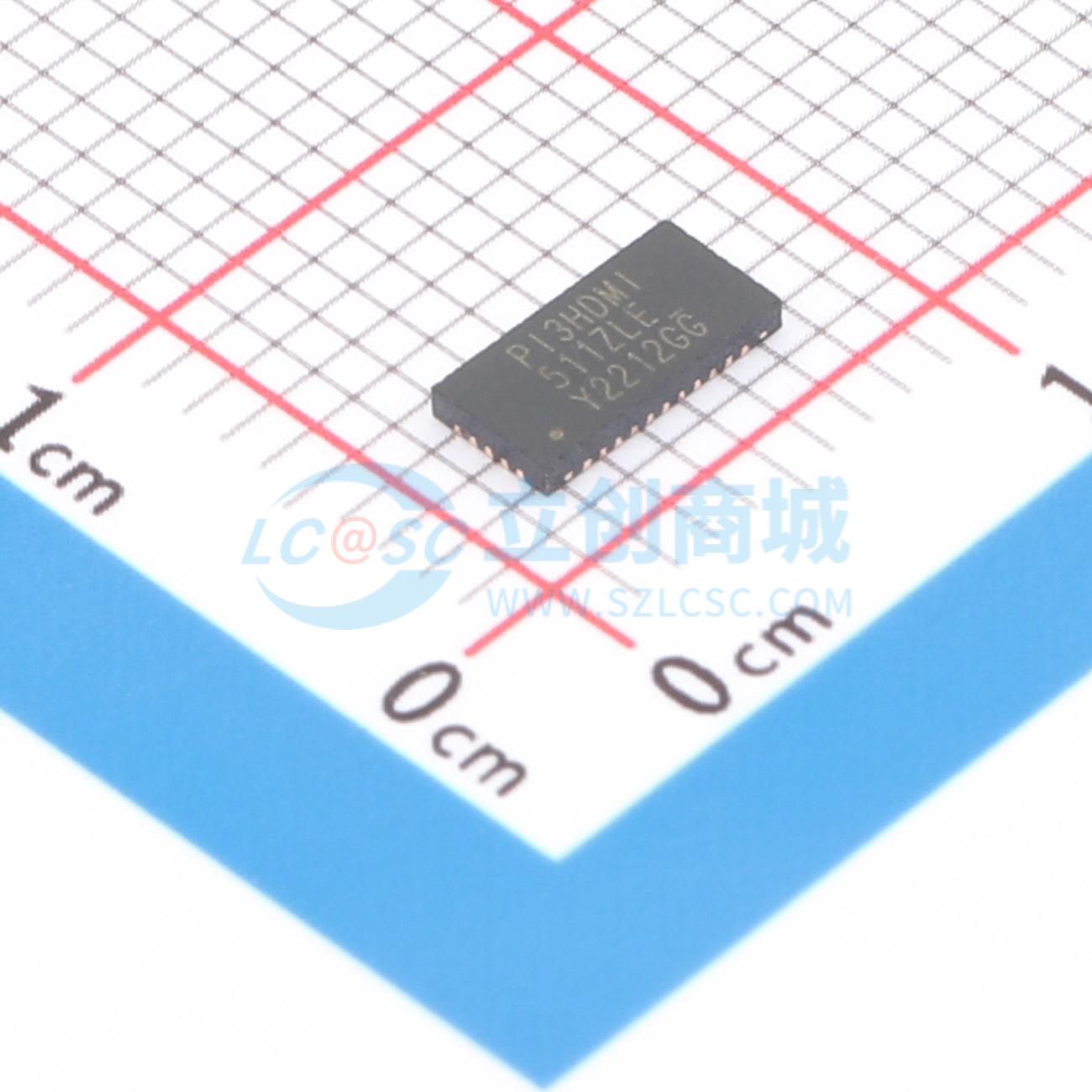

PI3HDMI511ZLEX

HDMI 1.4 源端应用重驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMDS Redriver支持HDMI 1.4和DVI规范，数据速率高达3.4Gbps，每像素48位Deep Color™。还支持8kV的增强型ESD/EOS保护，这是当今许多消费视频网络所要求的。它将直流和交流耦合源设备转换为具有适当信号摆幅的HDMI兼容信号，特别是在笔记本电脑HDMI和双模式DP PC系统中。TMDS输入处的可编程终端设置有助于避免非标准HDMI源引起的兼容性问题，通过适当的终端电压设置来确定TMDS通道的连接状态。采用智能电源管理技术，当TMDS链路上没有有效信号时，可自动进入低功耗状态。
品牌名称: DIODES(美台)
商品型号: PI3HDMI511ZLEX
商品编号: C2674166
商品封装: TQFN-32(3x6)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

参数完善中

商品概述

PI3HDMI511 是一款 TMDS 重驱动器，支持 HDMI 1.4 和 DVI 规范，数据速率高达 3.4Gbps，具备每像素 48 位的 Deep ColorTM 技术。它还支持 8kV 的增强型 ESD/EOS 防护，这是当今许多消费级视频网络所要求的。它能将直流和交流耦合的源设备转换为符合 HDMI 标准的信号，并具备合适的信号摆幅，尤其适用于笔记本电脑 HDMI 和双模式 DP PC 系统。 TMDS 输入处的可编程终端设置有助于避免因非标准 HDMI 源导致的兼容性问题，通过适当的终端电压设置来确定 TMDS 通道的连接状态。借助 Pericom 的智能电源管理技术，当 TMDS 链路无有效信号时，PI3HDMI511 可自动进入低功耗状态。

商品特性

符合 HDMI 1.4 标准的重驱动器
每通道最高可运行至 3.4 Gbps（340MHz 像素时钟），支持 4K x 2K 24Hz（297MHz）、3D 视频格式（1080p、1080i、720p）
支持每像素最高 48 位的 Deep ColorTM 技术
将低摆幅直流或交流耦合差分输入转换为开漏电流驱动的 Rx 端接差分输出，支持双模式 DisplayPort 源设备
提供输出静噪功能，当 TMDS 时钟不存在时关闭 TMDS 共模输出缓冲器
内置 Rx 感应检测功能
可编程均衡器、预加重和幅度设置，以实现优化的 HDMI 信号完整性
集成无源 DDC 电平转换器，3.3V 源至 5V 负载
具备空闲时钟检测功能，用于输出静噪和自动待机
可编程输入 TMDS 终端控制（开启或关闭）
需要 3.3V 电源供电
I/O 引脚集成 ESD 保护，符合 IEC61000 - 4 - 2 标准的 8kV 接触放电，4 级，8kV HBM
封装：无铅环保，32 引脚 TQFN（ZL）

应用领域

笔记本电脑和扩展坞
机顶盒（STB）
家庭影音娱乐系统
转接器和开关盒
