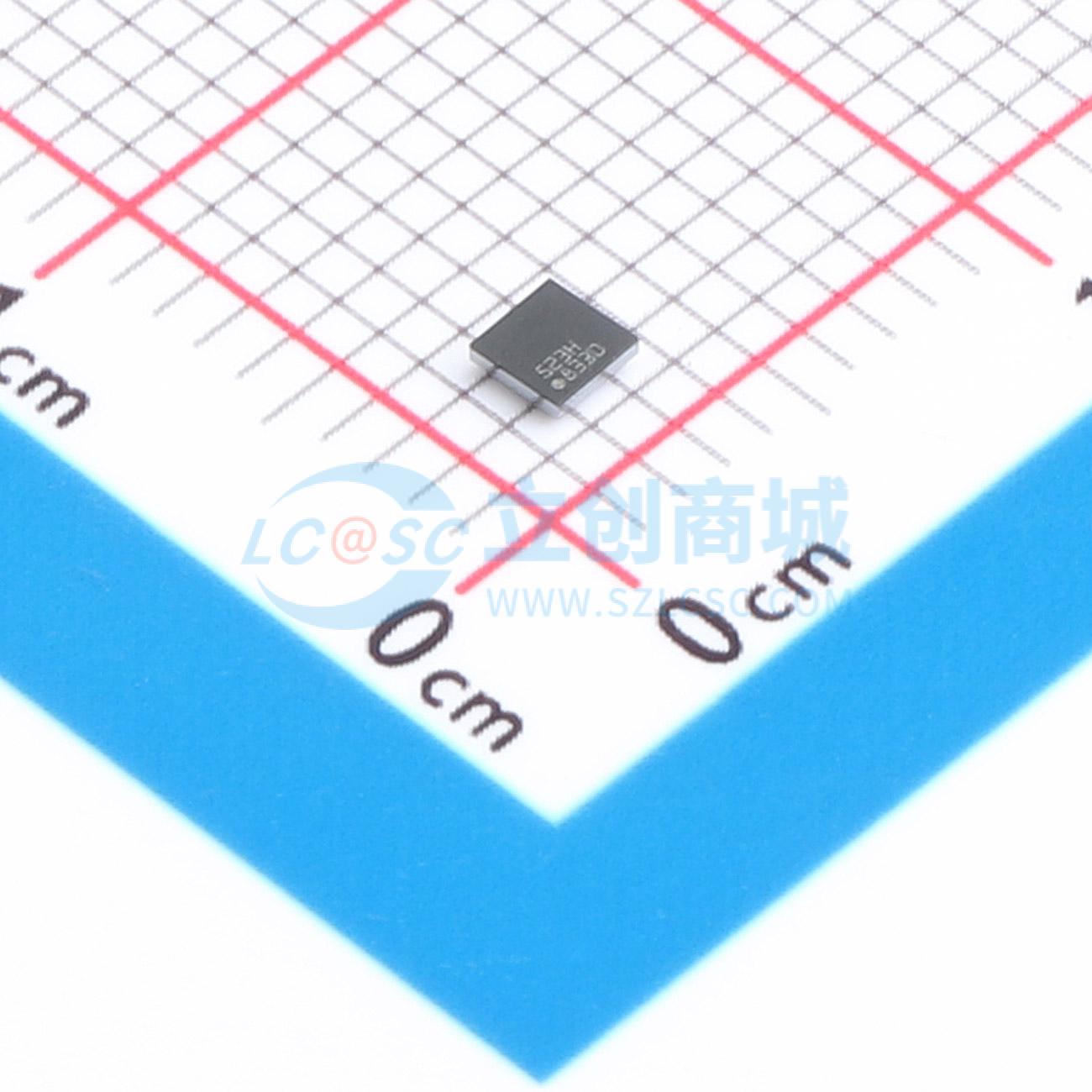

温馨提醒：图片仅供参考，商品以实物为准

LM8330TMX/NOPB

I/O扩展器和键盘控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM8330 具有 GPIO、PWM 和 IEC61000 ESD 保护的 I2C 兼容键盘控制器
品牌名称: TI(德州仪器)
商品型号: LM8330TMX/NOPB
商品编号: C2674164
商品封装: DSBGA-25(2x2)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	工作电流	23uA
	静态电流	1.5uA
	功能特性	中断生成；上电/复位配置；唤醒功能

商品概述

LM8330是一款兼容I2C的IO扩展及键盘控制器，专为减轻主处理器扫描矩阵寻址键盘的负担设计，可提供灵活的通用主机可编程输入输出功能，带有三个独立脉冲宽度调制PWM定时器输出，可用于动态LED亮度调节。该器件通过兼容I2C的ACCESS.bus串行接口与主处理器通信，仅支持从机模式下的标准100kHz和快速400kHz通信。所有可用输入输出引脚可交替用作键盘矩阵的输入输出或主机可编程通用输入输出，任何配置为输入的引脚均可检测硬件中断，中断极性可配置。该器件遵循预定义的基于寄存器的命令集，上电启动时需要主机发送配置文件完成器件硬件配置，指定引脚集成专用集成无源器件ASIP，符合IEC61000标准ESD保护要求，采用25凸点无铅DSBGA封装。

商品特性

支持最大8×12键盘矩阵，外加8个特殊功能按键，总共支持104个按键
未用作键盘或PWM输出的引脚可支持通用IO扩展
键盘矩阵和专用按键支持16事件按键码缓存、4事件多按键存储寄存器
内置振荡器，无需外部时钟
兼容I2C的ACCESS.bus从机接口，支持100kHz标准模式和400kHz快速模式
支持7位和10位寻址，支持可编程从地址
提供三个主机可编程PWM输出，支持平滑LED亮度调节，自带专用31命令脚本缓冲区
基于寄存器的命令解释器，支持地址自动增量
按键事件、错误和专用硬件中断可通过IRQ输出请求主机服务
支持超低功耗工作，自动停止模式典型电流为1.5μA，工作电源电流典型值为23μA
支持可配置的停止模式唤醒功能
KPX[7:0]和KPY[10:0]引脚带有IEC61000-4-2 ESD保护，RESETN输入带有ESD毛刺滤波
提供用于系统控制的外部复位
支持PWM脚本配置，可配置触发停止模式的空闲时长，可配置按键去抖时间，可配置通用IO端口，支持多种初始化选项
采用1.8V ±10%单电源供电
内置片上电复位POR
工作温度范围为-30℃~+85℃
KPX[7:0]和KPY[10:0]引脚可承受±8kV直接接触ESD
采用25引脚DSBGA封装，封装尺寸为2mm×2mm×0.6mm，引脚间距0.4mm

应用领域

移动电话
Qwerty键盘
通用遥控器

	属性	参数值
	商品目录	其他接口
	接口类型	I2C
	工作电压	1.62V~1.98V
	工作温度	-30℃~+85℃
