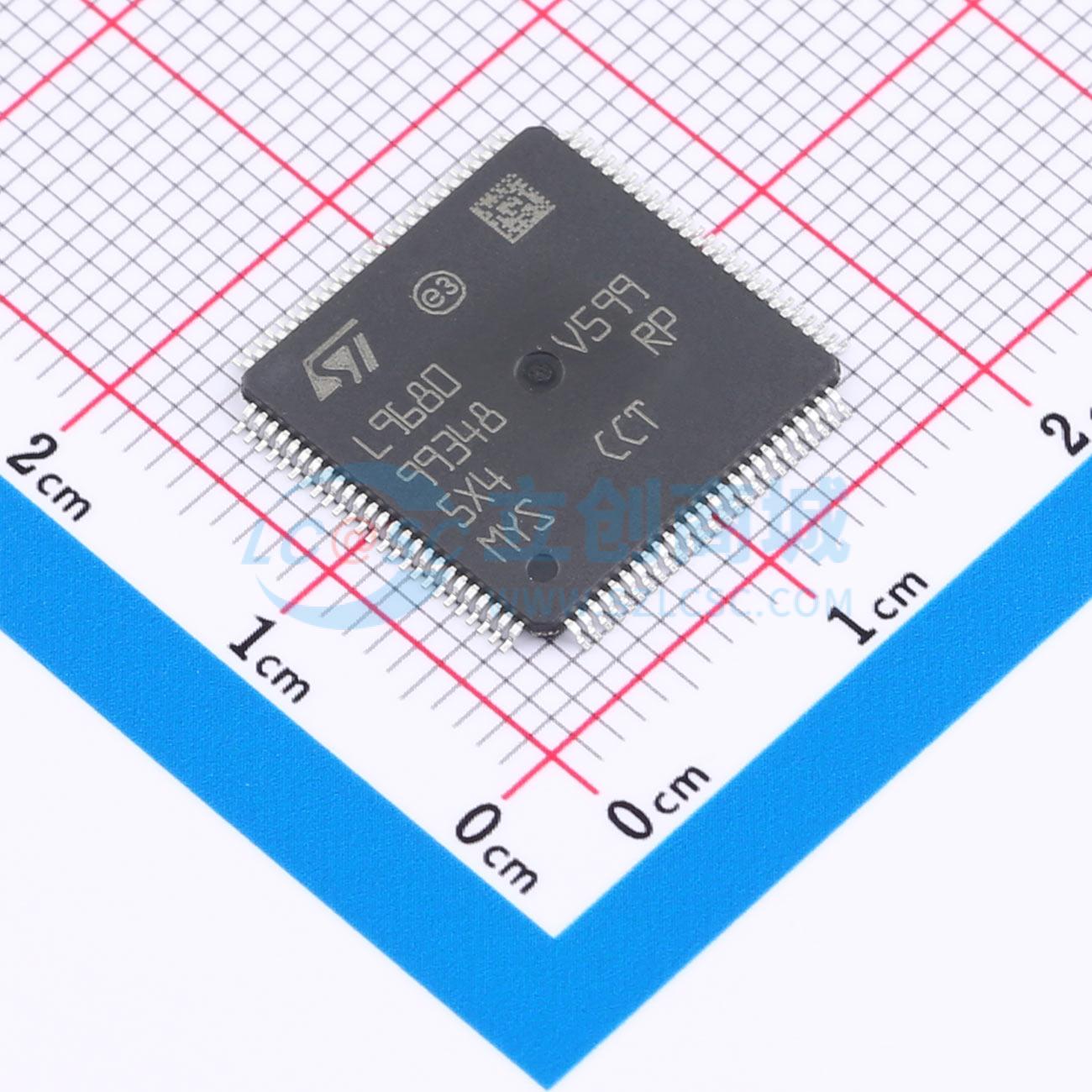

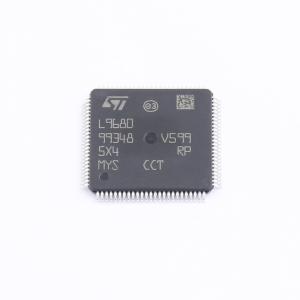

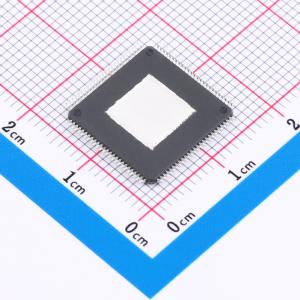

L9680TR
汽车高级安全气囊IC，适用于中高端应用
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- L9680是一款用于成熟安全气囊市场的高级安全气囊系统芯片解决方案，集成了更高的电源电流和主动轮速传感器接口。
- 品牌名称
- ST(意法半导体)
- 商品型号
- L9680TR
- 商品编号
- C2674132
- 商品封装
- TQFP-100-EP(14x14)
- 包装方式
- 编带
- 商品毛重
- 0.833333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+95℃ |
商品特性
- 符合AEC-Q100标准
- 用于能量储备的升压调节器，工作频率1.882MHz，最大ΔIload = 70 mA
- 输出电压用户可选，23 V/33V，±5%
- 电容值和ESR诊断
- 用于PSI - 5同步脉冲的升压调节器，工作频率1.882 MHz，输出电压12 V/14.75 V，用户可配置
- 用于远程传感器的降压调节器，工作频率1.882 MHz，输出电压7.2 V/9 V，±4%，用户可配置
- 用于微控制器单元的降压调节器，工作频率1.882MHz，输出电压用户可选，3.3 V或5.0 V，±3%
- 集成能量储备交叉开关，最大3 Ω - 912mA
- 开关有源输出指示器
- 带唤醒控制的电池电压监测和关断控制
- 带集成ADC的系统电压诊断
- 爆管驱动驱动器，12通道HSD/LSD，最大部署电压25 V
- 多种部署配置文件
- 电流监测Rmeasure、STB、STG和泄漏诊断
- 高低侧驱动FET测试
- 高侧安全开关调节器和使能控制
- 四通道远程传感器接口，PSI - 5卫星传感器，有源轮速传感器
- 三通道GPO，HSD或LSD可配置，带0 - 100% PWM控制
- 九通道霍尔效应、电阻或开关传感器接口
- 用户可定制安全逻辑
- 用于乘客安全气囊的特定解除武装信号
- 时间和算法看门狗定时器
- 寿命终止处理接口
- 温度传感器
- 32位SPI通信
- 器件电池引脚的最低工作电压为5.5 V
- 工作温度范围为 - 40至95 ℃
- 封装：100引脚
