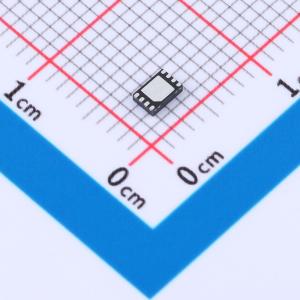

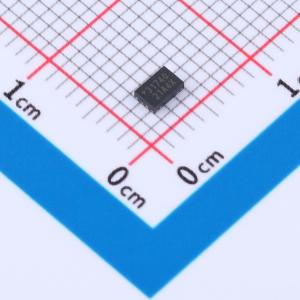

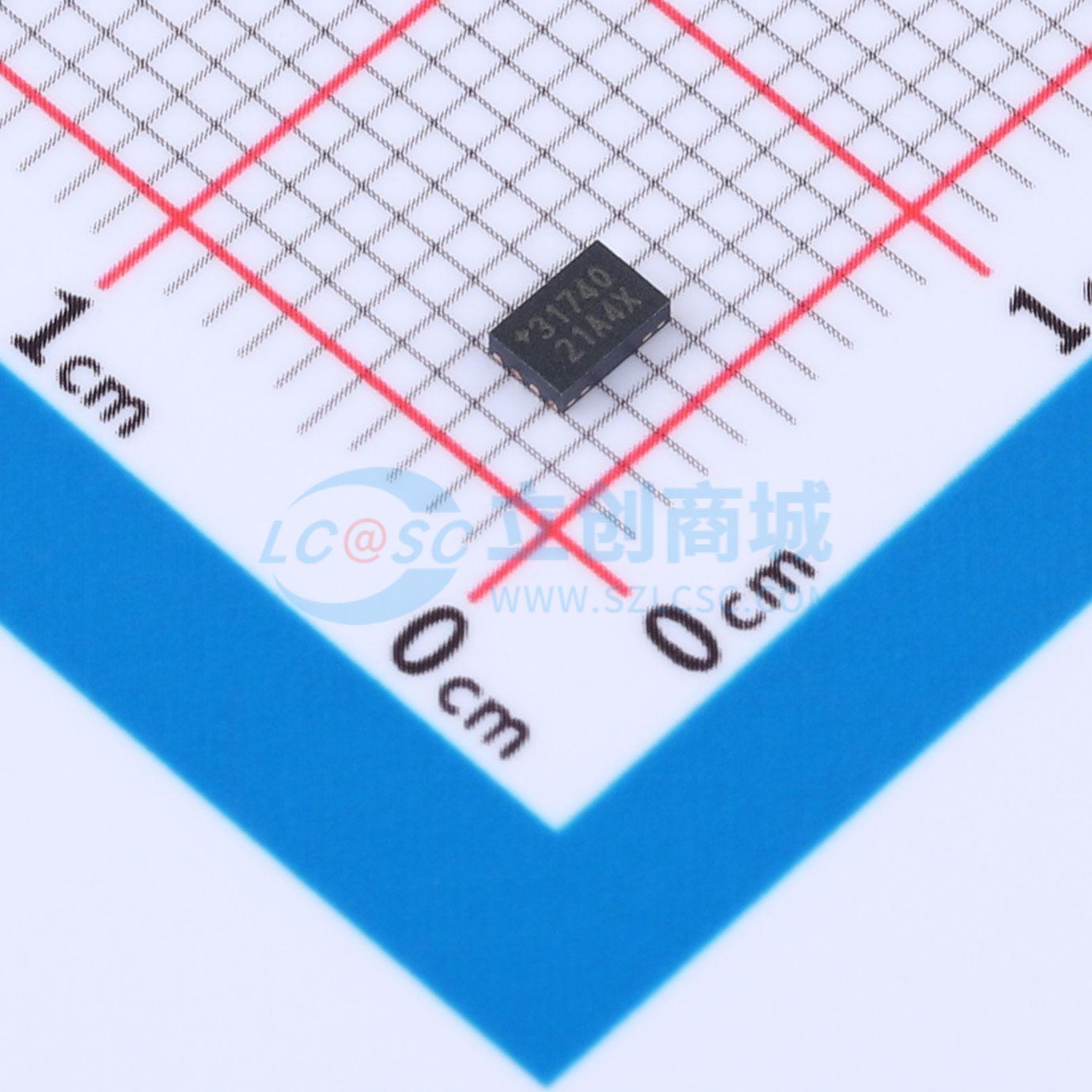

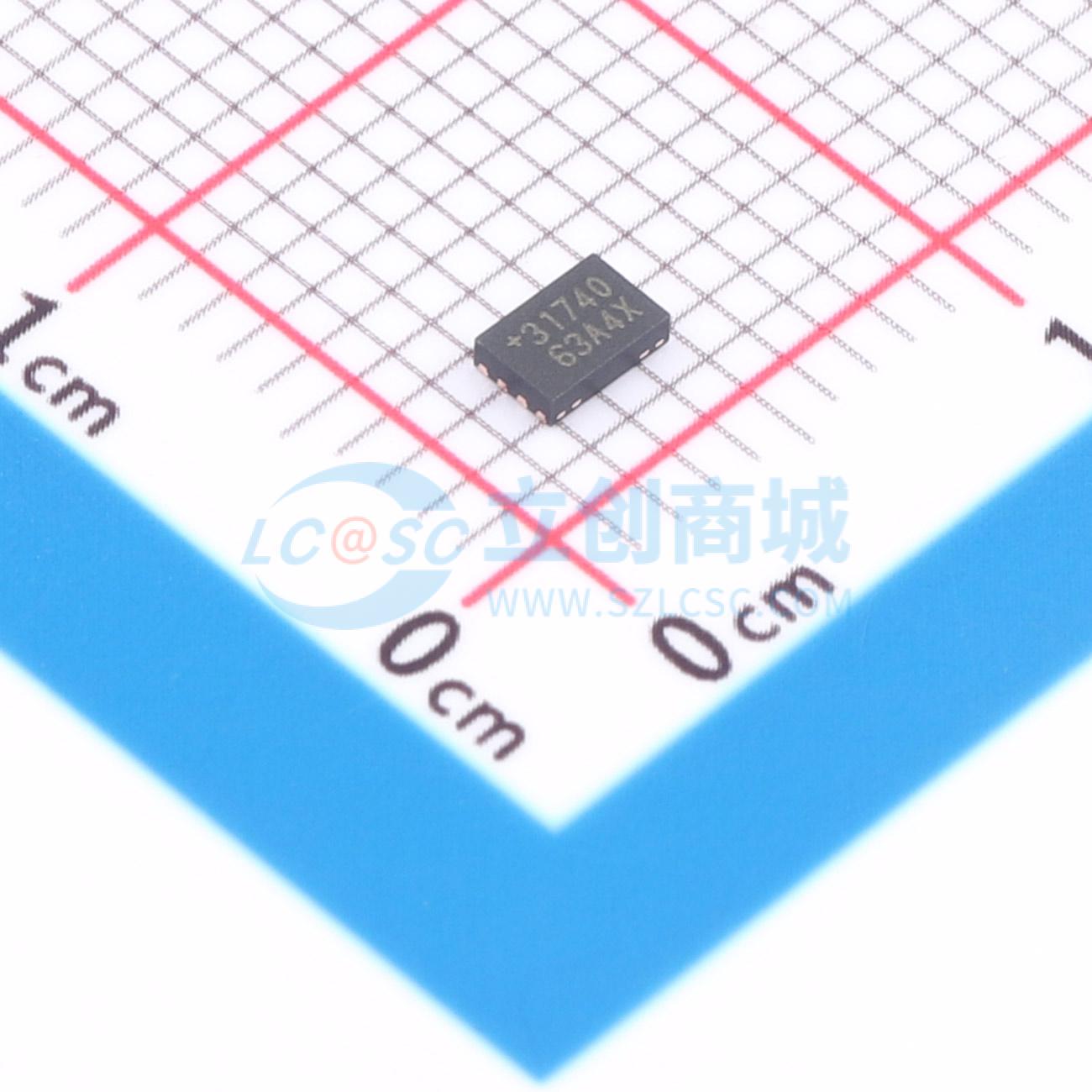

温馨提醒：图片仅供参考，商品以实物为准
MAX31740ATA+T
超简易风扇速度控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该设备是一种易于使用的风扇速度控制器，它监测外部NTC热敏电阻的温度并生成一个PWM信号来控制2、3或4线风扇的速度。通过外部电阻设置风扇控制特性。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- MAX31740ATA+T
- 商品编号
- C2674105
- 商品封装
- TDFN-8-EP(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.329167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ |
商品概述
MAX31740是一款既复杂又易于使用的风扇速度控制器。它监测外部NTC热敏电阻的温度，并生成可用于控制2线、3线或4线风扇速度的PWM信号。通过使用外部电阻设置风扇控制特性，从而消除了对外部微控制器的需求。可控特性包括风扇控制的起始温度、PWM频率、低温下的风扇速度以及温度-占空比传递函数的斜率。
由于操作特性由硬连线的无源组件选择，因此无需进行固件开发即可实现简单且低成本的风扇速度控制器。这可以大大减少风扇控制功能的开发时间。
MAX31740采用2mm x 3mm、8引脚TDFN封装。
商品特性
- 自包含 PWM 风扇控制—无需微控制器
- 控制 2 线、3 线或 4 线风扇的速度
- 电阻设置风扇控制特性
- 平滑、线性变化的 PWM 占空比最小化风扇噪音
- 精确监控外部热敏电阻温度
- 3.0V 至 5.5V 工作电压范围
- -40°C 至 +125°C 工作温度范围 AEC-Q100 认证 MAX31740ATA/VY+
应用领域
- 消费类设备
- 通信设备
- 计算设备
- 工业类设备
