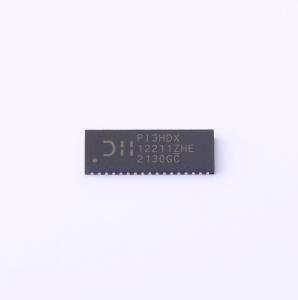

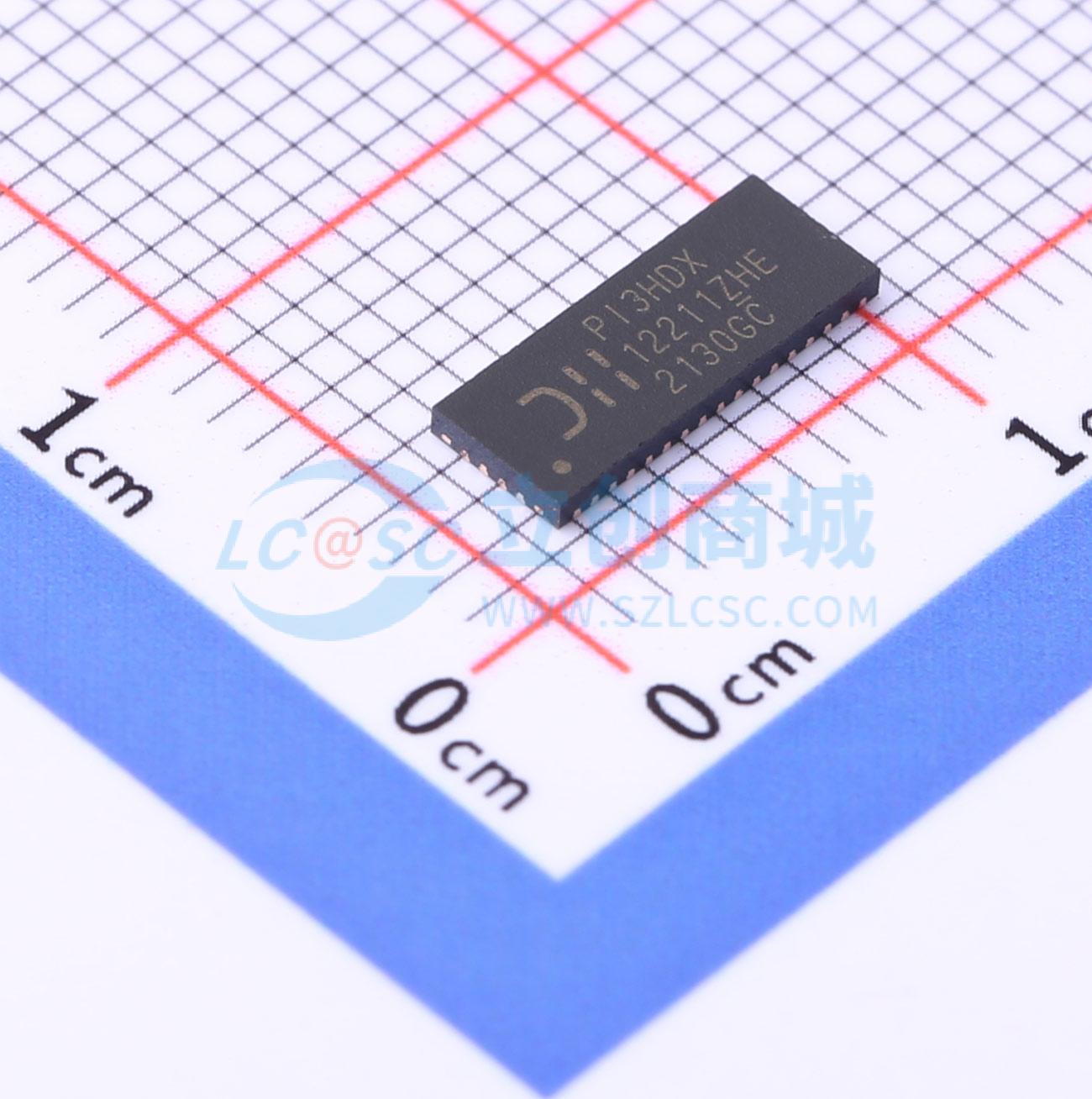

温馨提醒：图片仅供参考，商品以实物为准
PI3HDX12211ZHEX
12Gbps 4通道HDMI2.1线性重驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持12Gbps HDMI2.1信号，非阻塞线性重驱动器。提供可编程线性均衡、输出摆幅和平坦增益。支持4个差分通道，每个通道独立配置接收均衡、输出摆幅和平坦增益。支持I2C控制模式。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3HDX12211ZHEX
- 商品编号
- C2674037
- 商品封装
- TQFN-42(9x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | I2C；HDMI | |
| 数据速率 | 12Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 工作温度 | -40℃~+85℃ |
商品概述
Diodes的PI3HDX12211是一款多数据速率、4差分通道的ReDriver。该设备通过引脚绑定选项或I2C控制提供可编程线性均衡、输出摆幅和平坦增益，以减少符号间干扰，从而优化多种物理介质上的性能。
PI3HDX12211支持四个100欧姆差分CML数据I/O，并将信号延伸到用户平台上的其他远距离数据路径。
集成的均衡电路为ReDriver之前的信号完整性提供了灵活性，而集成的线性放大器/缓冲电路则为ReDriver之后的信号完整性提供了灵活性。
商品特性
- 支持通过I2C或引脚控制设置的12Gbps HDMI 2.1信号无阻线性重驱动
- 支持4个差分通道
- 在60Hz下支持16dB增益补偿
- 在I2C控制模式下独立配置接收均衡、输出摆幅和平坦增益
- 对链路训练、速率和编码透明
- 每通道220mW功耗，输出摆幅为1200 mVpp
- 支持I2C和HDMI输出引脚上的无反向电流泄漏（Ioff）
- 支持I2C从机模式设置及用于外部EEPROM设置的I2C主机模式
- 引脚绑定值锁定到I2C寄存器
- 3位可选地址位用于I2C
- 电源电压：3.3V ± 0.3V
- 工业温度范围：-40°C至85°C
- 完全无铅且符合RoHS标准
- 无卤素和无锑。“绿色”设备
- 封装（无铅&绿色）：42触点TQFN (9mm x 3.5mm)
应用领域
- 笔记本电脑和台式机PC → 游戏主机
- 数字电视和机顶盒 → 底座和外设
