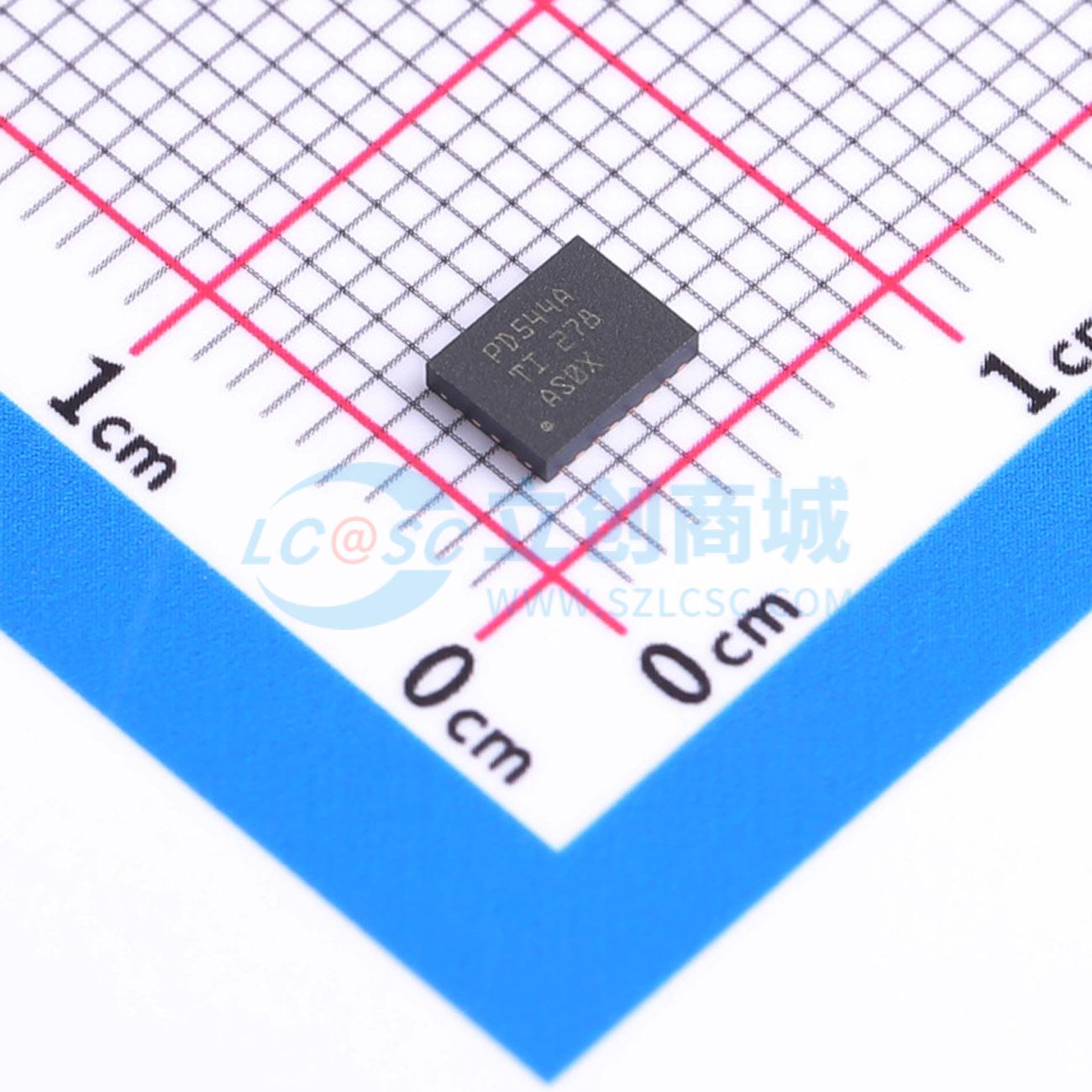

温馨提醒：图片仅供参考，商品以实物为准
PCA9544ARGYR
PCA9544ARGYR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PCA9544A 具有中断和电压转换的 4 通道 2.3V 至 5.5V I2C/SMBus 多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- PCA9544ARGYR
- 商品编号
- C2674044
- 商品封装
- VQFN-20-EP(3.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | I2C；SMBus |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
4 选 1 双向转换开关与 I2C 总线和 SMBus 兼容。四个低电平有效中断输入，低电平有效中断输出。三个地址引脚，I2C 总线上最多支持八个器件。通过 I2C 总线选择通道，加电时所有开关通道取消选定。低 RON 开关，支持在 1.8V、2.5V、3.3V 和 5V 总线间进行电压电平转换，加电时无干扰，支持热插入。低待机电流，工作电源电压范围为 2.3V 至 5.5V，5.5V 耐压输入，0 至 400kHz 时钟频率。闩锁性能超过 100mA，符合 JESD 78 规范。ESD 保护性能超出 JESD 22 标准 – 2000V 人体放电模型 (A114 - A)，200V 机器模型 (A115 - A)，1000V 充电器件模型 (C101)。
商品特性
- 四个低电平有效中断输入
- 低电平有效中断输出
- 三个地址引脚，I2C 总线上最多支持八个器件
- 通过 I2C 总线选择通道
- 加电时所有开关通道取消选定
- 低 RON 开关
- 支持在 1.8V、2.5V、3.3V 和 5V 总线间进行电压电平转换
- 加电时无干扰
- 支持热插入
- 低待机电流
- 工作电源电压范围为 2.3V 至 5.5V
- 5.5V 耐压输入
- 0 至 400kHz 时钟频率
- 闩锁性能超过 100mA，符合 JESD 78 规范
- ESD 保护性能超出 JESD 22 标准 – 2000V 人体放电模型 (A114 - A)
- 200V 机器模型 (A115 - A)
- 1000V 充电器件模型 (C101)
