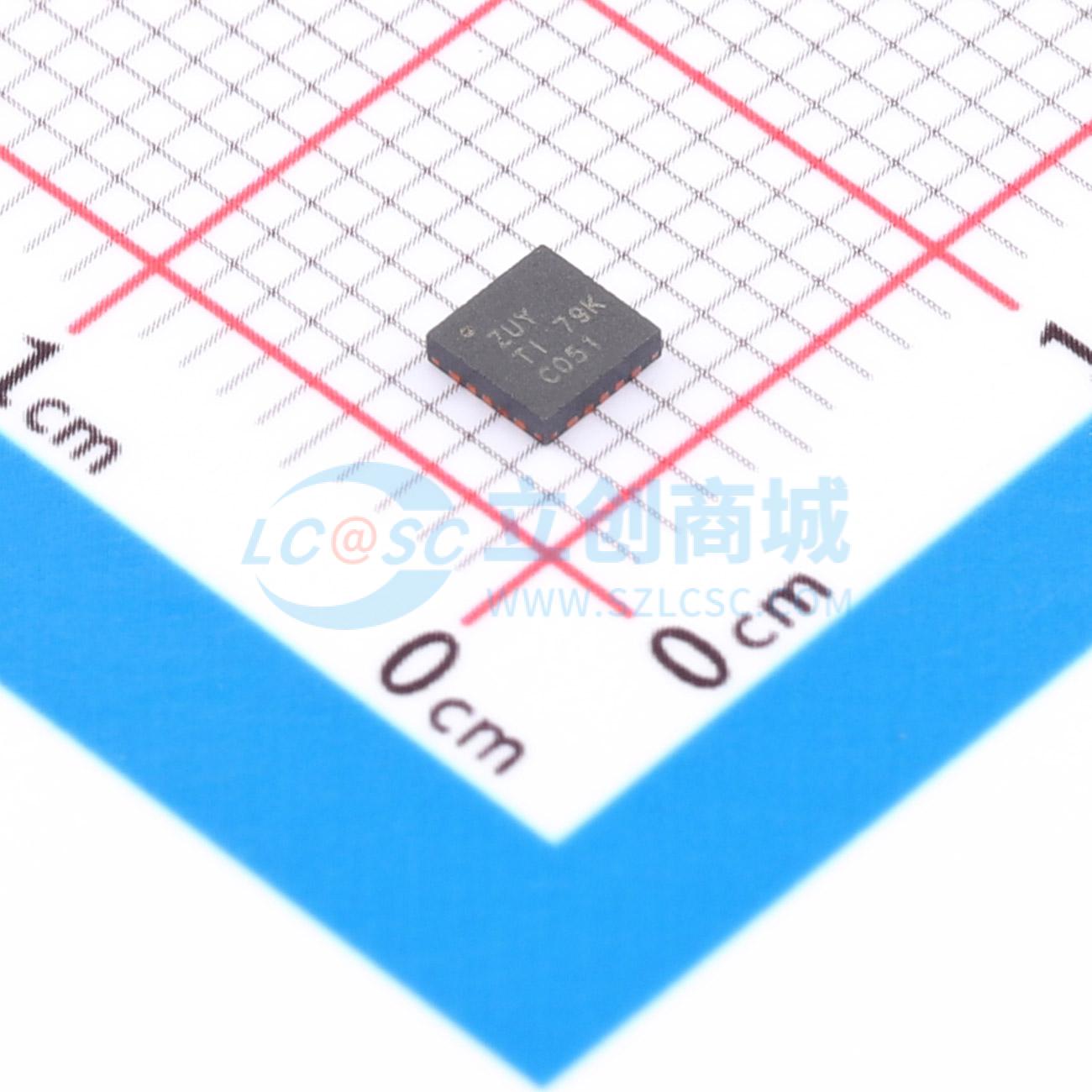

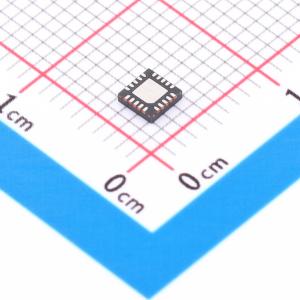

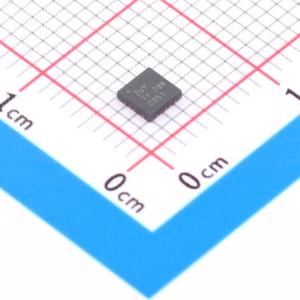

温馨提醒：图片仅供参考，商品以实物为准

TXS02324RUKR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：平转换器。VDDIO 范围：1.7V 至 3.3V。低压降 (LDO) 稳压器。带启用功能的 50mA LDO 稳压器。1.8V 或 2.95V 可选输出电压。2.3V 至 5.5V 输入电压范围。超低压降：在 60mA 电流条件下为 100mV (最大值)。通过 I²C 接口和基带处理器实现控制和通信。ESD 保护等级超过了 JESD 22 规格的要求。2000V 人体模型 (A114-B)。1000V 充电器件模型 (C101)。20 引脚 QFN (3mm x 3mm)
品牌名称: TI(德州仪器)
商品型号: TXS02324RUKR
商品编号: C2674048
商品封装: QFN-20-EP(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品概述

TXS02324 是一款完整的双电源待机智能身份模块(SIM) 卡解决方案，用于将无线基带处理器与两个单独的SIM用户卡相连，以存储移动手机应用程序的数据。这是一款定制器件，用于把单个SIM/UICC 接口扩展至能够支持两个SIM/UICC （通用集成芯片卡）。该器件遵循ISO / IEC 智能卡接口要求以及GSM 和3G 移动标准。它包括一个能够支持Class B (2.95V) 和Class C (1.8V) 接口的高速电平转换器、两个具有可在2.95V Class B 和1.8V Class C 接口之间选择的输出电压的低压降(LDO) 稳压器、一个用于配置的集成型“快速模式” 400kb/s “从” I2C 控制寄存器接口、一个用于内部定时发生的32kHz 时钟输入。电压电平转换器具有两个电源电压引脚。VDDIO 引脚负责设定用于基带接口的基准，并可采用1.7V 至3.3V 的工作电压。VSIM1 和VSIM2 被设置为1.8V 或2.95V，各由一个独立的内部LDO 稳压器供电。集成型LDO 可接受2.3V 至5.5V 的输入电池电压，并向B侧电路及外部Class B 或Class C SIM 卡输出高达 50mA 的电流。

商品特性

平转换器VDDIO 范围：1.7V 至3.3V
低压降(LDO) 稳压器带启用功能的50mA LDO 稳压器
1.8V 或2.95V 可选输出电压
2.3V 至5.5V 输入电压范围
超低压降：在50mA 电流条件下为100mV（最大值）
通过 I²C 接口和基带处理器实现控制和通信
ESD 保护等级超过了JESD 22 规格的要求
2000V 人体模型(A114-B)
1000V 充电器件模型(C101)
封装20 引脚QFN (3mm x 3mm)

	属性	参数值
	商品目录	其他接口
	接口类型	I2C
	数据速率	400Kbps

	属性	参数值
	工作电压	1.7V~3.3V
	工作温度	-40℃~+85℃
