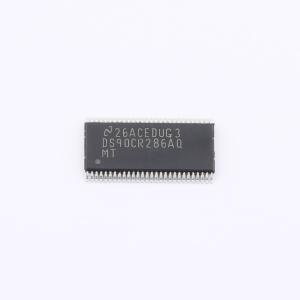

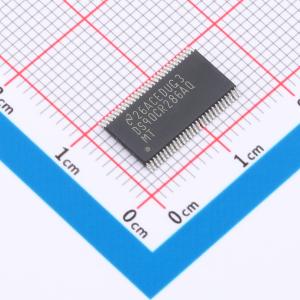

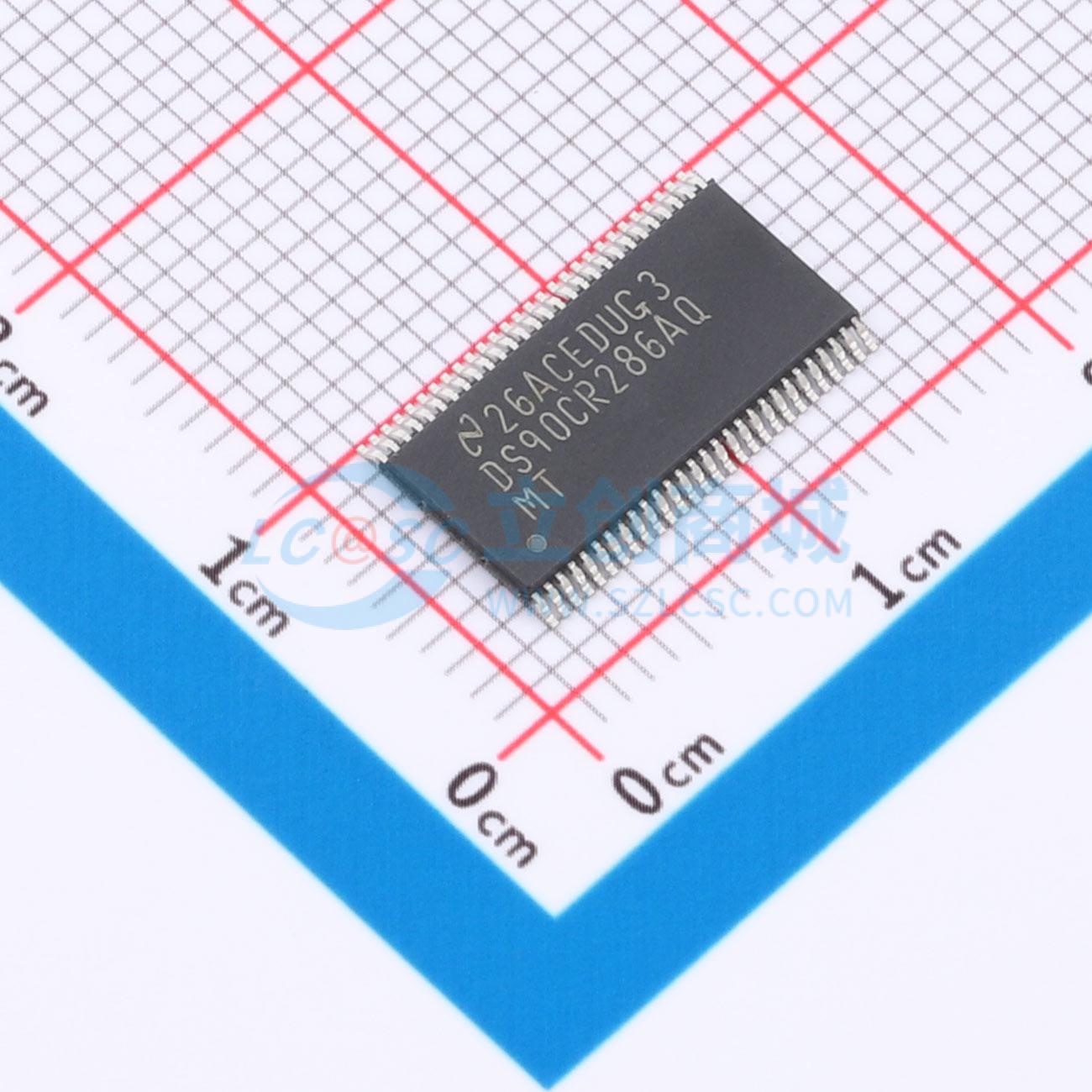

DS90CR286AQMTX/NOPB

DS90CR286A/-Q1 (或 DS90CR216A) 3.3-V 上升沿数据选通 LVDS 接收器

描述: DS90CR286A-Q1 +3.3V 上升沿数据选通 LVDS 28 位汽车类 Channel Link 接收器 - 66MHz
品牌名称: TI(德州仪器)
商品型号: DS90CR286AQMTX/NOPB
商品编号: C2674090
商品封装: TSSOP-56-6.1mm
包装方式: 编带
商品毛重: 0.001克(g)

商品概述

DS90CR286A 接收器将四个LVDS数据流转换回28位的LVCMOS并行数据。还有可用的DS90CR216A接收器，它将三个LVDS数据流转换回21位的LVCMOS并行数据。两个接收器的输出都在上升沿触发。

接收器的LVDS时钟工作频率范围为20至66 MHz。该设备与输入时钟相位锁定，在LVDS数据线上对串行比特流进行采样，并将其转换为并行输出数据。在输入时钟频率为66 MHz时，每个LVDS输入线以462 Mbps的比特率运行，使得DS90CR286A的最大吞吐量达到1.848 Gbps，而DS90CR216A的最大吞吐量达到1.386 Gbps。

DS90CR286A和DS90CR216A设备相比前一代接收器有所改进，提供了更宽的数据有效时间窗口。使用这些串行链路设备非常适合解决通过宽高速并行LVCMOS接口传输数据时遇到的EMI（电磁干扰）和电缆尺寸问题。这两种设备均采用TSSOP封装提供。

商品特性

支持20至66 MHz移位时钟
接收器输出时钟占空比为50%
Rx输出上的同类最佳建立和保持时间
在66 MHz下Rx功耗<270 mW（典型值）
最差情况下的Rx掉电模式<200 μW（最大值）
ESD等级>7 kV（HBM），>700 V（EIAJ）
PLL不需要外部组件
兼容TIA/EIA-644 LVDS标准
低剖面56引脚或48引脚DGG（TSSOP）封装
工作温度：-40°C至85°C
提供汽车Q等级 - 符合AEC-Q100 3级认证

应用领域

视频显示屏
汽车信息娱乐
工业打印机和成像
数字视频传输
机器视觉

交货周期

订货1-3个工作日

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	其他接口
	数据速率	462Mbps

	属性	参数值
	工作电压	3.3V
	工作温度	-40℃~+85℃
