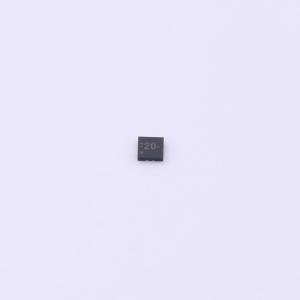

温馨提醒：图片仅供参考，商品以实物为准

TUSB320RWBR

TUSB320 USB Type-C 配置通道逻辑和端口控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TUSB320器件在USB Type-C端口上实现配置通道（CC)逻辑，支持高达3A的电流广播和检测，并可配置为下行端口(DFP)、上行端口(UFP)或双角色端口(DRP)。
品牌名称: TI(德州仪器)
商品型号: TUSB320RWBR
商品编号: C2674065
商品封装: X2-QFN-12(1.6x1.6)
包装方式: 编带
商品毛重: 0.088克(g)

商品参数

商品概述

TUSB320 器件可在 USB Type-C 端口上实现 Type-C 生态系统所需的配置通道 (CC) 逻辑。TUSB320 器件使用 CC 引脚来确定端口的连接状态和电缆方向，以及进行角色检测和 Type-C 电流模式控制。TUSB320 器件可配置为下行端口 (DFP)、上行端口 (UFP) 或双角色端口 (DRP)，是任何应用的理想之选。根据 Type-C 规范，TUSB320 器件会交替配置为 DFP 或 UFP。CC 逻辑块通过监视 CC1 和 CC2 引脚上的上拉或下拉电阻来确定 USB 端口的连接时间、电缆的方向以及检测到的角色。CC 逻辑根据检测到的角色来确定 Type-C 电流模式为默认、中等还是高。该逻辑通过实施 VBUS 检测来确定端口在 UFP 和 DRP 模式下是否连接成功。该器件能够在宽电源范围内工作，并且具有较低功耗。 TUSB320 器件适用于工业级和商业级温度范围。

商品特性

USB Type-C 规范 1.1
向后兼容 USB Type-C 规范 1.0
支持高达 3A 的电流广播和检测
模式配置：仅主机 - DFP（拉电流）；仅器件 – UFP（灌电流）；双角色端口 – DRP
通道配置 (CC)：USB 端口连接检测；电缆方向检测；角色检测；Type-C 电流模式（默认、中等和高）
VBUS 检测
I2C 或 GPIO 控制
通过 I2C 实现角色配置控制
电源电压：2.7V 至 5V
低电流消耗
工业温度范围： -40°C 至 85°C

应用领域

主机、器件、双角色端口应用
手机
平板电脑和笔记本电脑
USB 外设

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	其他接口
	接口类型	I2C
	数据速率	400Kbps
	工作电压	2.7V~5V

	属性	参数值
	工作温度	0℃~+70℃
	工作电流	100uA
	静态电流	100uA
