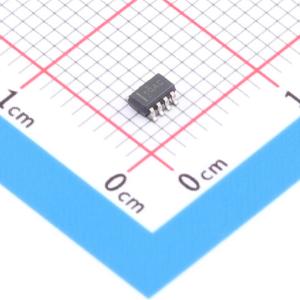

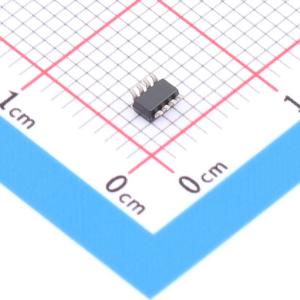

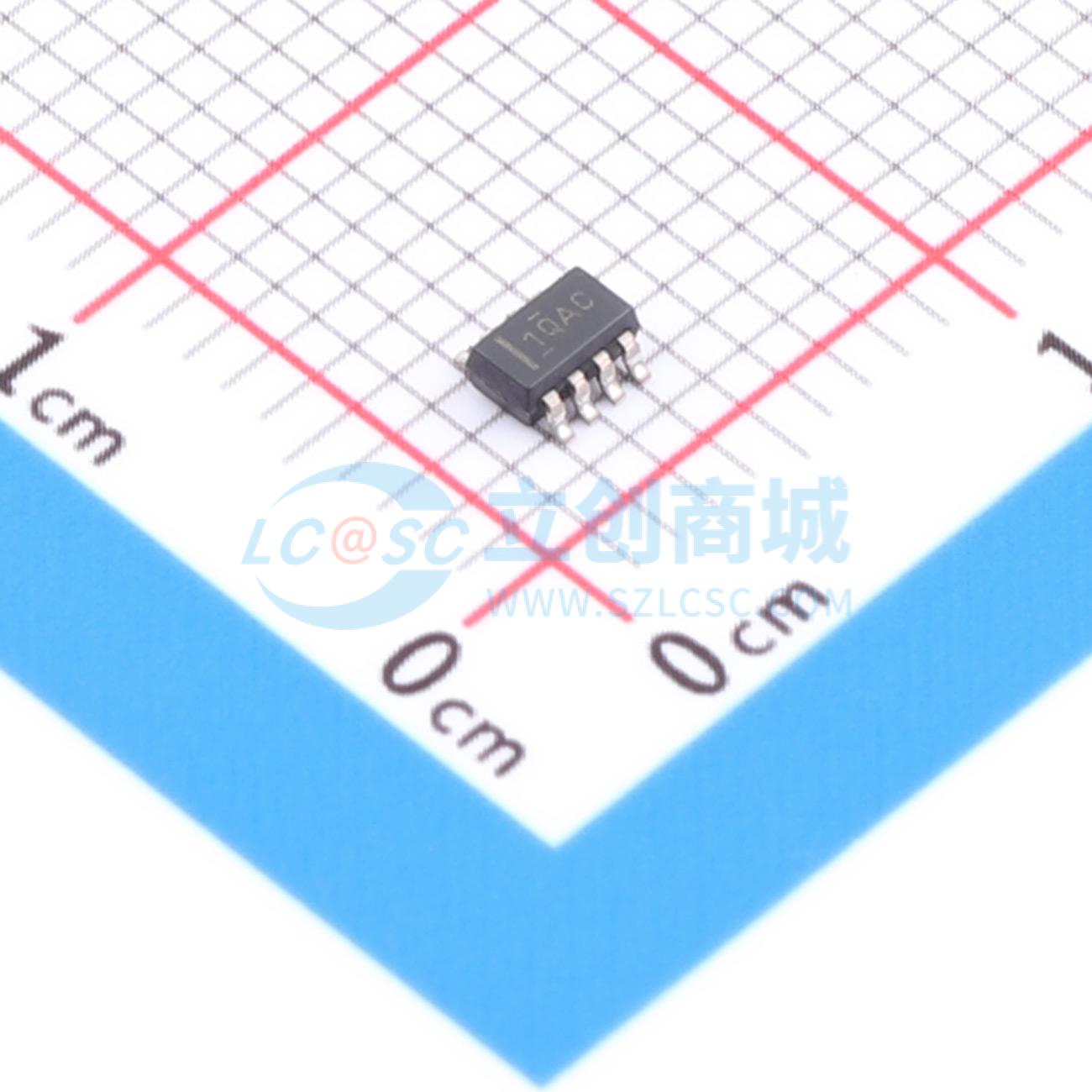

TMUX6119DCNR

TMUX6119±16.5V低电容、低泄漏电流、精密SPDT开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 宽电源电压范围：±5V至±16.5V（双）或10V至16.5V（单），具有低导通电阻和低泄漏电流，适用于高精度测量应用。
品牌名称: TI(德州仪器)
商品型号: TMUX6119DCNR
商品编号: C2673356
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TMUX6119是一款现代互补金属氧化物半导体(CMOS)单刀双掷(SPDT)。该器件在双电源（±5V至±16.5V）、单电源（10V至16.5V）或非对称电源供电时均能正常运行。两个数字输入引脚（EN和SEL）均具有兼容晶体管到晶体管逻辑(TTL)的阈值，这些阈值可确保TTL/CMOS逻辑兼容性。

可以通过控制EN引脚来启用或禁用TMUX6119。当禁用时，两个通道开关都关闭。当启用时，SEL引脚可用于打开通道A（SA至D）或通道B（SB至D）。每个通道在两个方向上都表现得很好，而且具有可扩展至电源的输入信号范围。TMUX6119的开关具有先断后合(BBM)开关操作。

TMUX6119具有非常低的泄漏电流和电荷注入，因此该器件可用于高精度测量应用。当开关处于OFF位置时，该器件还可通过阻断到达电源的信号电平来提供出色的隔离能力。电源电流低至17μA，使得该器件可用于便携式应用。

商品特性

宽电源电压范围：±5V至±16.5V（双）或10V至16.5V（单）
所有引脚的闩锁性都能达到100mA，符合JESD78 II类A级要求
低导通电容：6.4pF
低输入泄漏：0.5pA
低电荷注入：0.19pC
轨至轨运行
低导通电阻：120Ω
转换时间：68ns
先断后合开关操作
EN引脚和SEL引脚可连接至VDD（集成下拉电阻器）
逻辑电平：2V至VDD
低电源电流：17μA
人体模型(HBM) ESD保护：针对所有引脚提供±2kV保护
行业标准SOT - 23封装

应用领域

工厂自动化和工业过程控制
可编程逻辑控制器(PLC)
模拟输入模块自动测试设备(ATE)
数字万用表电池监控系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	-16.5V~-5V；10V~16.5V
	导通时间(ton)	68ns

	属性	参数值
	导通电阻(Ron)	120Ω
	关闭时间(toff)	57ns
	工作温度	-40℃~+125℃
	导通电容(Con)	6.4pF
	带宽	700MHz
