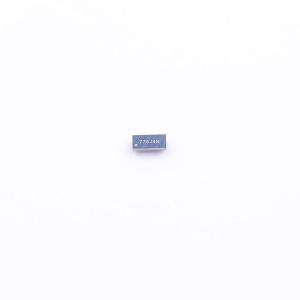

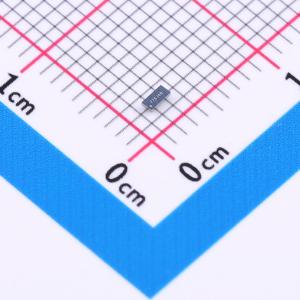

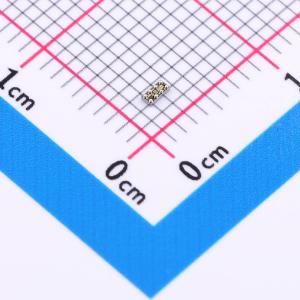

TS5A2066YZPR
TS5A2066双通道10Ω SPST模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低导通状态电阻(10Ω)。双通道单刀单掷(SPST)模拟开关，工作电压范围1.65V至5.5V。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS5A2066YZPR
- 商品编号
- C2673400
- 商品封装
- WCSP-8(1.9x1.9)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 5.2ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 7.5Ω | |
| 关闭时间(toff) | 2.6ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 13.5pF | |
| 带宽 | 300MHz |
商品概述
TS5A2066 器件是一款双通道单刀单掷(SPST) 模拟开关，其设计工作电压为1.65V 至 5.5V。此器件可以处理数据和模拟信号，并且高达 VCC 的信号可在任一方向上传输。
商品特性
- 低导通状态电阻(10Ω)
- 控制输入可承受5V 电压
- 低电荷注入
- 出色的通态电阻匹配
- 低总谐波失真(THD)
- 1.65V 至5.5V 单电源运行
- 闩锁性能超过 100mA ，符合JESD 78 II 类规范
- 静电放电(ESD) 性能测试符合JESD 22 规范
- 2000V 人体放电模式（A114 - B，II 类）
- 1000V 充电器件模型(C101)
应用领域
- 采样和保持电路
- 电池供电类设备
- 音频和视频信号路由
- 通信电路
- 手机
- 低电压数据采集系统
- PDA
