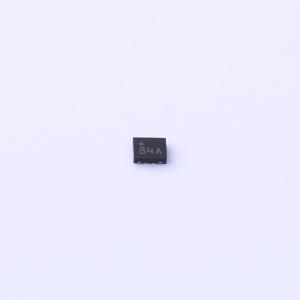

STG3684AUTR
低电压0.5Ω最大双SPDT开关，带先断后合功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- STG3684A 是一个高速CMOS双模拟SPDT（单刀双掷）开关或双2:1多路复用器/解复用器总线开关。它使用硅栅CMOS技术制造，适用于各种应用。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STG3684AUTR
- 商品编号
- C2673402

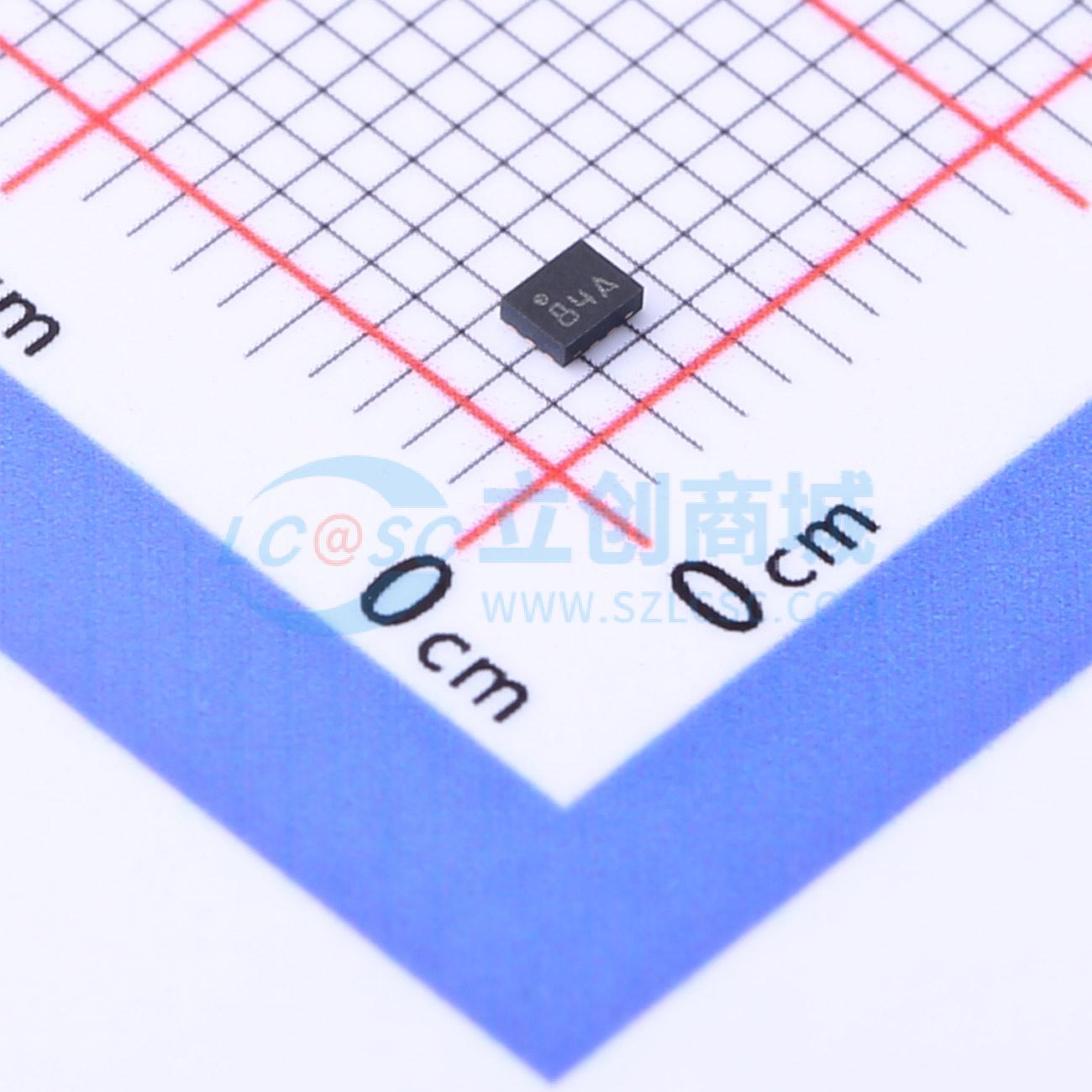

- 商品封装
- X-QFN-10(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 500mΩ | |
| 工作电压 | 1.65V~4.3V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 65ns | |
| 关闭时间(toff) | 40ns | |
| 带宽 | 55MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 300ps | |
| 功能特性 | 双向模拟通道；ESD保护 |
商品概述
STG3684A是一款高速CMOS双路模拟SPDT（单刀双掷）开关或双路2:1多路复用器/解复用器总线开关，采用硅栅C2MOS技术制造。该器件设计工作电压范围为1.65至4.3V，适用于便携式应用。所有输入和输出均配备防静电放电保护电路，具有ESD和过瞬态电压抗扰性。
商品特性
- 超低功耗：在TA=85℃时，ICC最大值为0.2μA
- 低导通电阻：当V|N=0V时，在VCC=4.3V且TA=25℃条件下，RON最大值为0.50Ω；在VCC=3.6V且TA=25℃条件下，RON最大值为0.50Ω
- 宽工作电压范围：单电源VCC（工作）为1.65至4.3V；在VCC=2.3至4.3V时，数字控制输入具有4.3V耐受性和1.8V兼容阈值
- 闩锁性能超过300mA（符合JESD17标准）
- ESD性能：HMB>2kV（符合MIL STD883方法3015）
- nIN输入用于控制独立通道开关nS1和nS2：当nIN输入为高电平时，nS1开关导通（连接到公共端口Dn）；当nIN为低电平时，nS1开关断开（两个端口之间呈高阻抗状态）；当nIN输入为低电平时，nS2开关导通（连接到公共端口Dn）；当nIN为高电平时，nS2开关断开（两个端口之间呈高阻抗状态）
- 快速开关速度、先断后合延迟时间
- 提供DFN10L（2.3×2mm）和QFN10L（1.8×1.4mm）两种封装形式
应用领域
- 便携式应用
