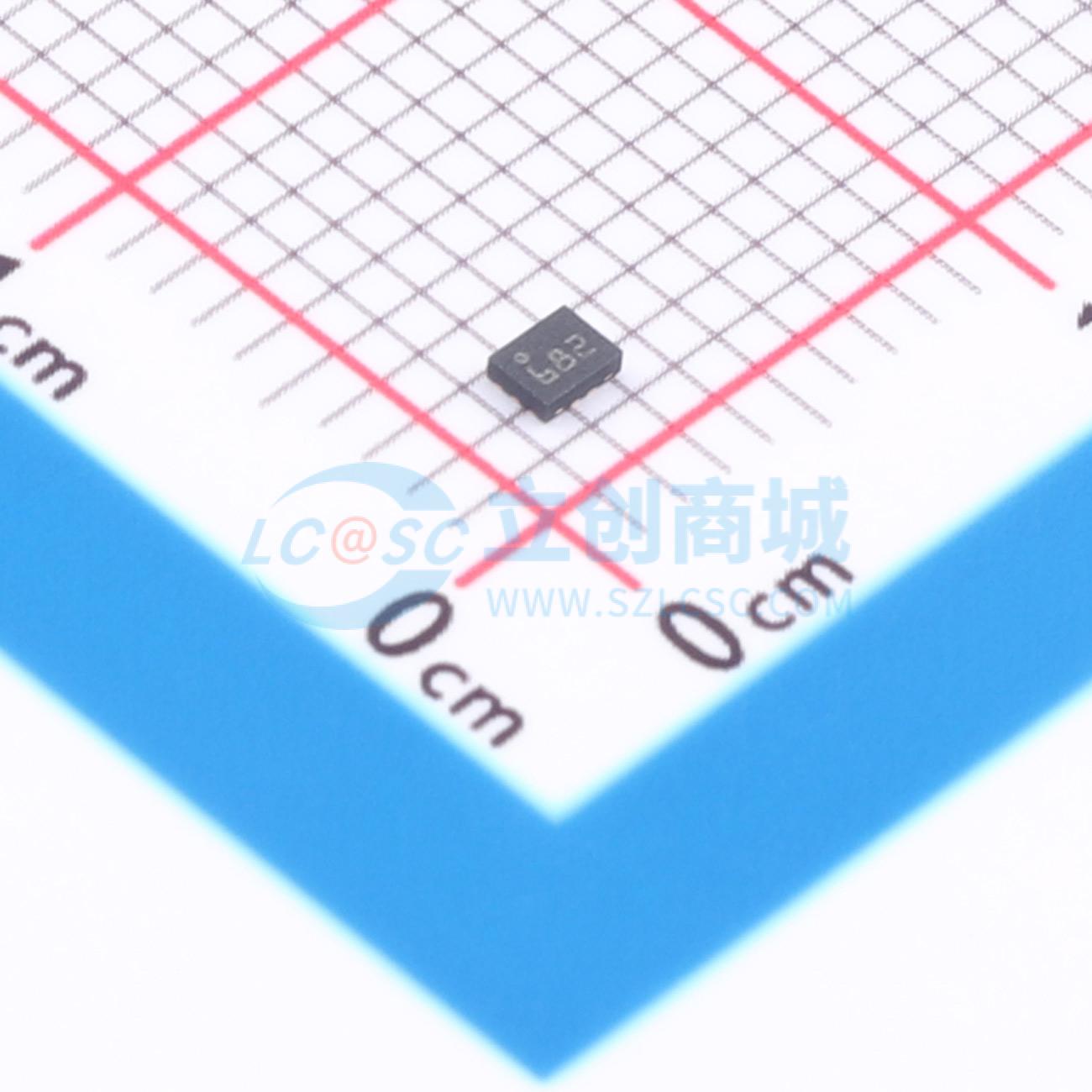

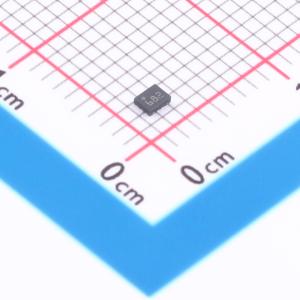

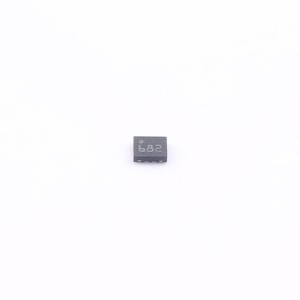

温馨提醒：图片仅供参考，商品以实物为准
STG3682QTR
低电压高带宽双SPDT开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗、低导通电阻、宽工作电压范围的双SPDT模拟开关或2:1多路复用/解复用开关。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STG3682QTR
- 商品编号
- C2673501
- 商品封装
- QFN-10(1.8x1.4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~4.3V | |
| 导通时间(ton) | 15ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 4.6Ω | |
| 关闭时间(toff) | 13ns | |
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 800MHz | |
| 传播延迟(tpd) | 250ps |
商品概述
STG3682是一款高速CMOS低压双路单刀双掷（Single Pole Dual Throw，SPDT）模拟开关或2:1复用/解复用开关，采用硅栅C²MOS技术制造。其工作电压范围为1.65V至4.3V，非常适合便携式应用。 该器件提供nSEL输入来控制开关。当nSEL输入为高电平时，开关S1导通（与公共端口Dn相连）；当nSEL输入为低电平时，开关S1断开（两端口之间呈高阻态）。当nSEL输入为低电平时，开关S2导通（与公共端口D相连）；当nSEL输入为高电平时，开关S2断开（两端口之间呈高阻态）。 其他关键特性包括快速开关速度、先断后通延迟时间和超低功耗。所有输入和输出均配备静电放电保护电路，具备ESD抗扰性和瞬态过电压保护能力。
商品特性
- 超低功耗：在环境温度T₍A₎ = 85℃时，静态电流I₍CC₎最大为0.2μA
- 低导通电阻：
- 在电源电压V₍CC₎ = 4.3V、环境温度T₍A₎ = 25℃时，导通电阻R₍ON₎为4.6Ω
- 在电源电压V₍CC₎ = 3.0V、环境温度T₍A₎ = 25℃时，导通电阻R₍ON₎为5.8Ω
- 宽工作电压范围：单电源供电，工作电压V₍CC₎(Opr)范围为1.65V至4.3V
- 在电源电压V₍CC₎为2.3V至3.0V时，数字控制输入具有4.3V耐压和1.8V兼容阈值
- 所有通道的典型带宽（-3dB）为800MHz
- 闩锁性能符合JESD 78标准II类，超过100mA
- ESD性能符合JESD22标准，人体模型（A114 - A）超过2000V
- 符合USB（2.0）高速（480Mbps）信号切换要求
