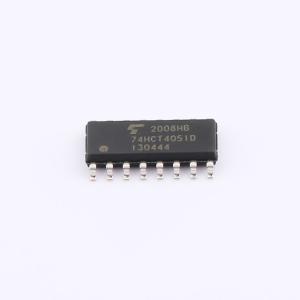

温馨提醒：图片仅供参考，商品以实物为准

74HCT4051D

8通道模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高速CMOS模拟多路复用器/解复用器，具有低功耗和高线性度。
品牌名称: TOSHIBA(东芝)
商品型号: 74HCT4051D
商品编号: C2673421
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.345克(g)

商品参数

商品概述

74HCT4051D：8通道模拟多路复用器/解复用器 74HCT4052D：双4通道模拟多路复用器/解复用器 74HCT4051D/74HCT4052D是采用硅栅C2MOS技术制造的高速CMOS模拟多路复用器/解复用器。它们能实现与等效LSTTL类似的高速运行，同时保持CMOS的低功耗特性。该器件可用作TTL或NMOS与高速CMOS接口的电平转换器。其输入与TTL、NMOS和CMOS输出电压电平兼容。例如，在VCC = 5 V、GND = 0 V、VEE = -5 V的情况下，可通过5 V单电源的逻辑电路切换-5 V至+5 V之间的信号。由于每个开关的导通电阻较低，它们可连接到低输入阻抗的电路。所有输入均配备了防静电放电或瞬态过电压的保护电路。

商品特性

宽工作温度范围：Topr = -40至125 ℃
低功耗：ICC = 4.0 μA（最大值）（VCC = 5.5 V，VEE = GND，Ta = 25 ℃）
与TTL输出兼容：VIH = 2.0 V（最小值），VIL = 0.8 V（最大值）
广泛的接口能力：LSTTL、NMOS、CMOS
低导通电阻：在VCC - VEE = 9 V时，RON = 50 Ω（典型值）
高线性度：在VCC - VEE = 9 V时，THD = 0.020 %（典型值）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	-
	工作电压	4.5V~5.5V；-6V~0V
	导通时间(ton)	62ns

	属性	参数值
	导通电阻(Ron)	50Ω
	关闭时间(toff)	42ns
	工作温度	-40℃~+125℃
	带宽	190MHz
	传播延迟(tpd)	12ns
