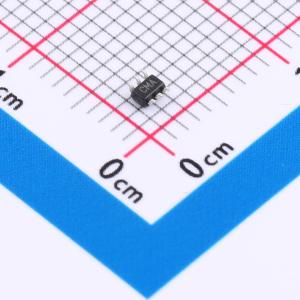

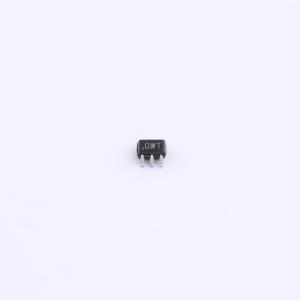

ISL43L210IHZ-T7A

ISL43L210IHZ T7A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低导通电阻、低电压、双向、单刀双掷 (SPDT) 模拟开关，设计用于在 +1.1V 至 +4.5V 单电源下工作。目标应用包括受益于低导通电阻和快速开关速度 (ton = 7ns，toff = 3ns) 的电池供电设备。数字逻辑输入在使用 +3V 单电源时与 1.8V CMOS 兼容。可用于“复用”额外功能，同时降低 ASIC 设计风险，采用 6 引脚 SC70 封装，可缓解电路板空间限制。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL43L210IHZ-T7A
商品编号: C2673432
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.015克(g)

商品参数

商品概述

ISL43L210是一款双向单刀双掷（SPDT）模拟开关，可在单+1.1V至+4.5V电源下实现精确的开关功能。它是一款低导通电阻、低电压器件。目标应用包括受益于低导通电阻和快速开关速度（导通时间 = 7ns，关断时间 = 3ns）的电池供电设备。当使用单+3V电源时，数字逻辑输入与1.8V CMOS兼容。它可用于“复用”额外功能，同时降低ASIC设计风险，采用6引脚SC70封装，可缓解电路板空间限制。它由一个常开（NO）开关和一个常闭（NC）开关组成，也可用作2选1多路复用器。

商品特性

提供无铅产品（符合RoHS标准）
可直接替代MAX4714
导通电阻（RON）：
- VCC = +4.3V... 0.34Ω
- VCC = +3.0V... 0.38Ω
- VCC = +1.8V... 0.75Ω
通道间RON匹配度为0.002Ω
RON平坦度... 0.06Ω
单电源工作电压范围为+1.1V至+4.5V
快速开关动作（+3.9V电源）：
- 导通时间... 7ns
- 关断时间... 3ns
保证先断后通
ESD HBM额定值... >6kV
与1.8V CMOS逻辑兼容（+3V电源）
6引脚SC70封装

应用领域

电池供电、手持和便携式设备：
- 蜂窝/移动电话
- 寻呼机
- 笔记本电脑、上网本、掌上电脑
便携式测试和测量设备
医疗设备
音频和视频切换

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	单刀双掷(SPDT)
	通道数	1
	工作电压	1.1V~4.5V
	导通时间(ton)	7ns

	属性	参数值
	导通电阻(Ron)	340mΩ
	关闭时间(toff)	3ns
	工作温度	-40℃~+85℃
	导通电容(Con)	100pF
