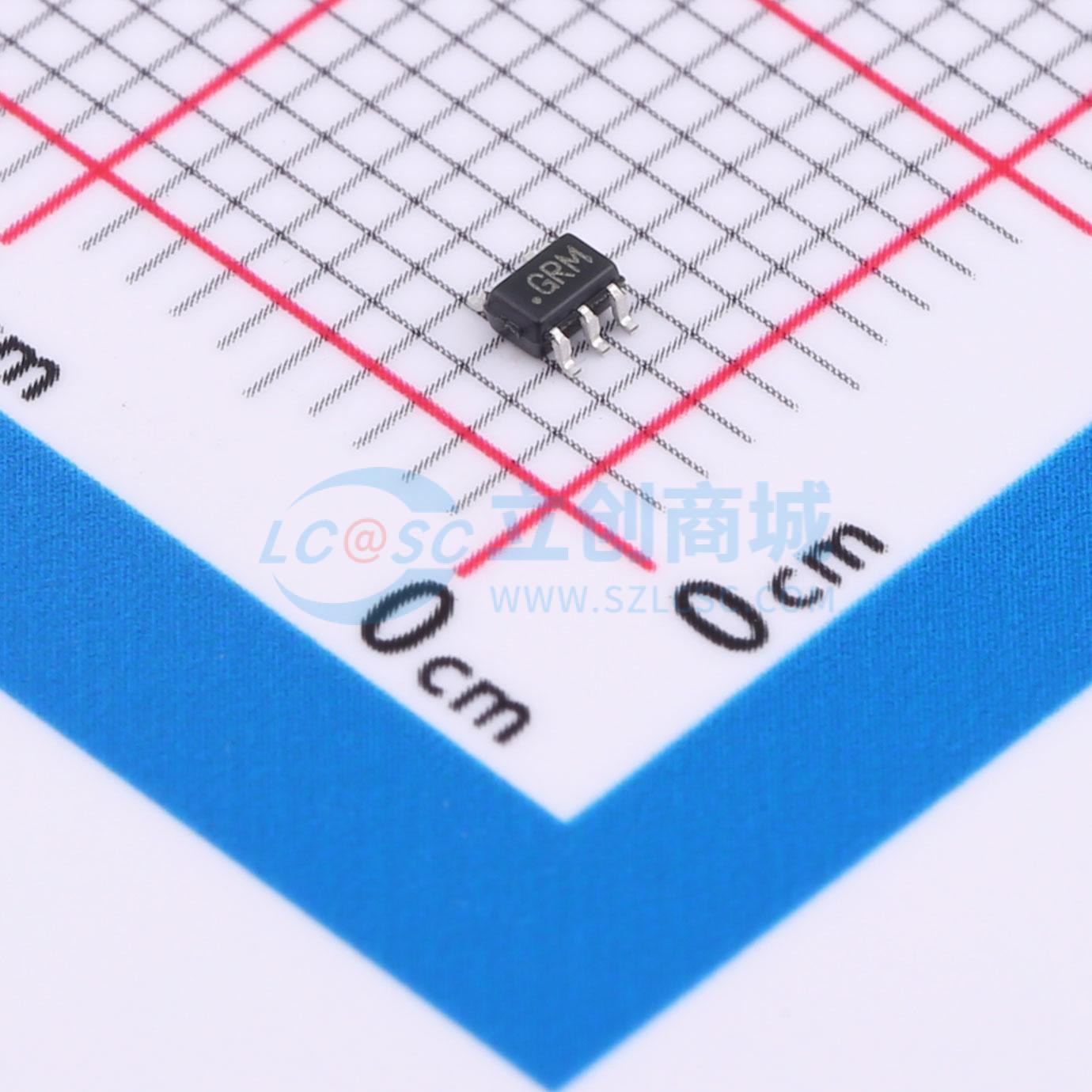

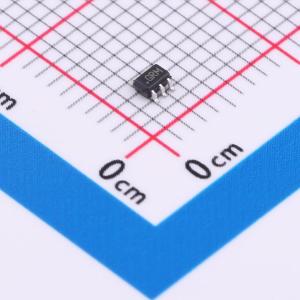

温馨提醒：图片仅供参考，商品以实物为准

ISL43L110IHZ-T

超低导通电阻，+1.1V至+4.5V单电源，SPST模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这些设备是低导通电阻，低电压，双向，单刀单掷(SPST)模拟开关，设计用于从单个+1.1V至+4.5V电源工作。目标应用包括受益于低Ron电阻、出色的Ron平坦度和快速切换速度(ton = 8ns, toff = 5ns)的电池供电设备。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL43L110IHZ-T
商品编号: C2673591
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.0148克(g)

商品参数

商品概述

ISL43L110和ISL43L111是双向单刀单掷（SPST）模拟开关。它们采用单一+1.1V至4.5V电源供电，具备精确的开关能力，导通电阻超低且运行速度快。在4.3V单电源供电时，典型导通电阻仅为0.21Ω，典型导通和关断时间分别为：tON = 8ns，tOFF = 5ns。由于其工作电源电压低（1.1V）、功耗低（最大1.8μW）、漏电流小（最大200nA）以及采用微小的SC70封装，这些器件特别适用于便携式电池供电设备。

商品特性

提供无铅产品（符合RoHS标准）
可直接替代MAX4715和MAX4716
导通电阻（RON）：
- VCC = +4.3V ... 0.21Ω
- VCC = +3.0V ... 0.24Ω
- VCC = +1.8V ... 0.45Ω
RON平坦度 ... 0.03Ω
单电源工作电压范围为+1.1V至+4.5V
快速开关动作（+3.9V电源）：
- tON ... 8ns
- tOFF ... 5ns
静电放电（ESD）人体模型（HBM）等级 ... >4kV
1.8V，CMOS逻辑兼容（+3V电源）
5引脚SC70封装

应用领域

电池供电、手持和便携式设备：
- 蜂窝/移动电话
- 寻呼机
- 笔记本电脑、笔记本、掌上电脑
便携式测试和测量设备
医疗设备
音频和视频切换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	1
	工作电压	1.1V~4.5V
	导通时间(ton)	8ns

	属性	参数值
	导通电阻(Ron)	210mΩ
	关闭时间(toff)	5ns
	工作温度	-40℃~+85℃
	导通电容(Con)	160pF
