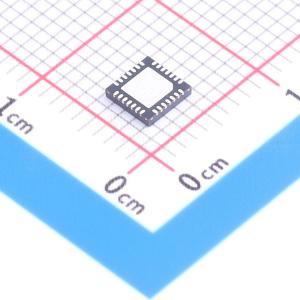

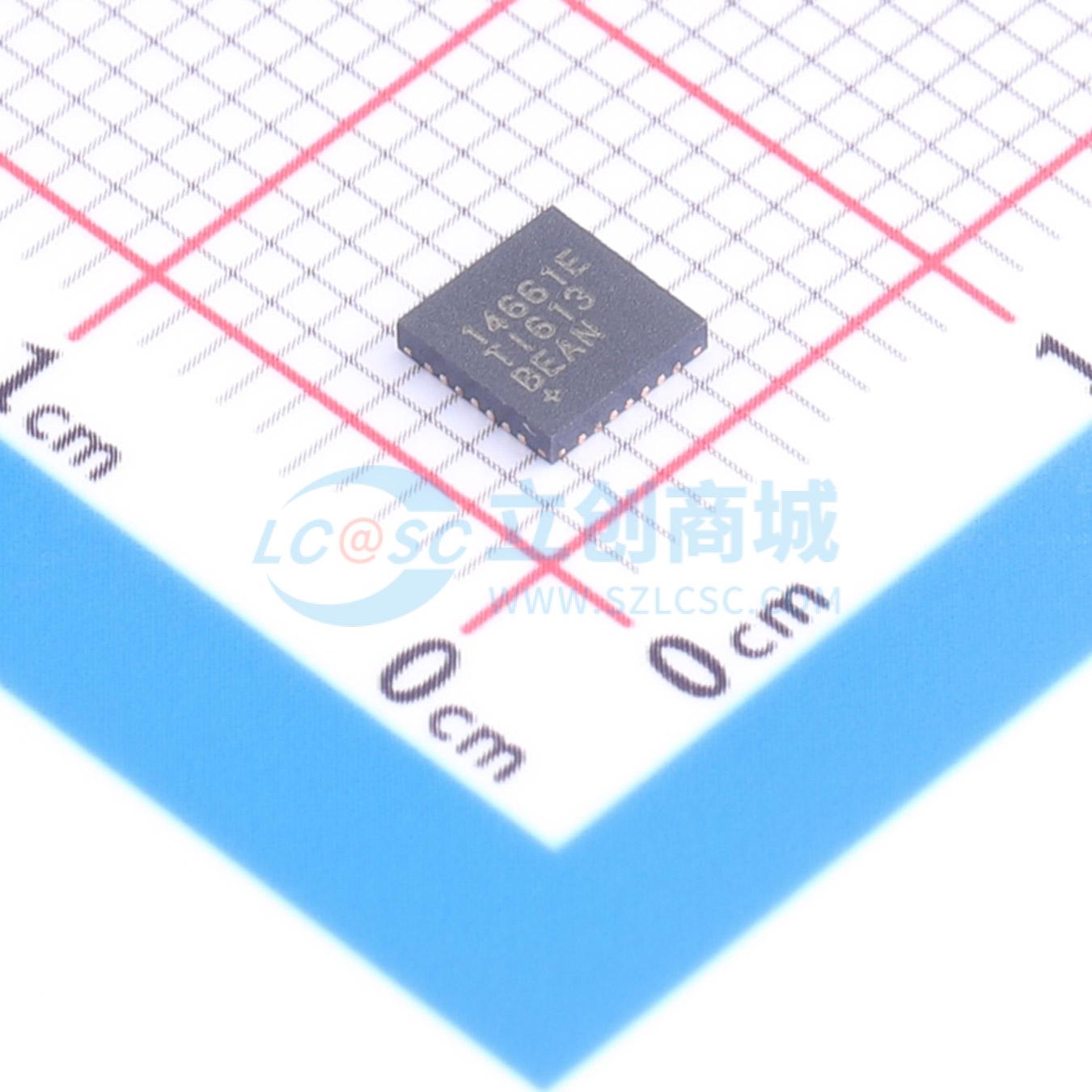

温馨提醒：图片仅供参考，商品以实物为准

MAX14661ETI+T

MAX14661 16:2 多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX14661 是一个串行控制的双通道模拟多路复用器，允许16个引脚中的任何一个同时连接到两个公共引脚中的任何一个。该设备具有超越轨技术，可以在+1.6V至+5.5V的单电源范围内传递±5.5V信号。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14661ETI+T
商品编号: C2673449
商品封装: TQFN-28(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

MAX14661是一款串行控制的双通道模拟多路复用器，允许16个引脚中的任意引脚以任意组合方式同时连接到任意一个公共引脚。该器件具备过轨能力，因此在+1.6V至+5.5V之间的任何单电源供电下，都能传输±5.5V信号。串行控制方式可在I2C和SPI之间选择。两种模式都能对每个独立开关进行单独控制，从而可实现任意开关组合。I2C模式提供两个地址选择引脚，允许在单条总线上对多达四个器件进行寻址。SPI模式包含一个DOUT引脚，可用于通过单个选择信号将多个器件级联在一起。该IC采用28引脚（4mm×4mm）TQFN封装，工作温度范围为-40℃至+85℃扩展温度范围。AB_和COM_引脚提供±10KV ESD保护（HBM）。

商品特性

过轨技术降低成本和复杂度
采用+1.6V单电源切换±5.5V信号
宽+1.6V至+5.5V电源范围
在整个电源范围内具有低至5.5Ω的导通电阻（典型值）
灵活的多路复用功能实现设计复用
16:2矩阵开关多路复用器可将任意输入引脚以任意组合方式连接到任意一个公共引脚，每个开关可通过I2C或SPI可编程影子寄存器独立控制，允许同时更新
低失真切换提升系统性能
总谐波失真+噪声为0.005%（典型值）
在整个信号范围内导通电阻平坦度为2.5mΩ（典型值）
集成保护功能确保系统可靠性
所有AB_和COM_引脚均具备±10KV HBM ESD保护，即使在掉电时也不例外

应用领域

系统诊断
数据采集
I2C信号切换
音频输入选择

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	-
	通道数	2
	工作电压	1.6V~5.5V
	导通时间(ton)	13us

	属性	参数值
	导通电阻(Ron)	5.5Ω
	关闭时间(toff)	5us
	工作温度	-40℃~+85℃
	带宽	60MHz
