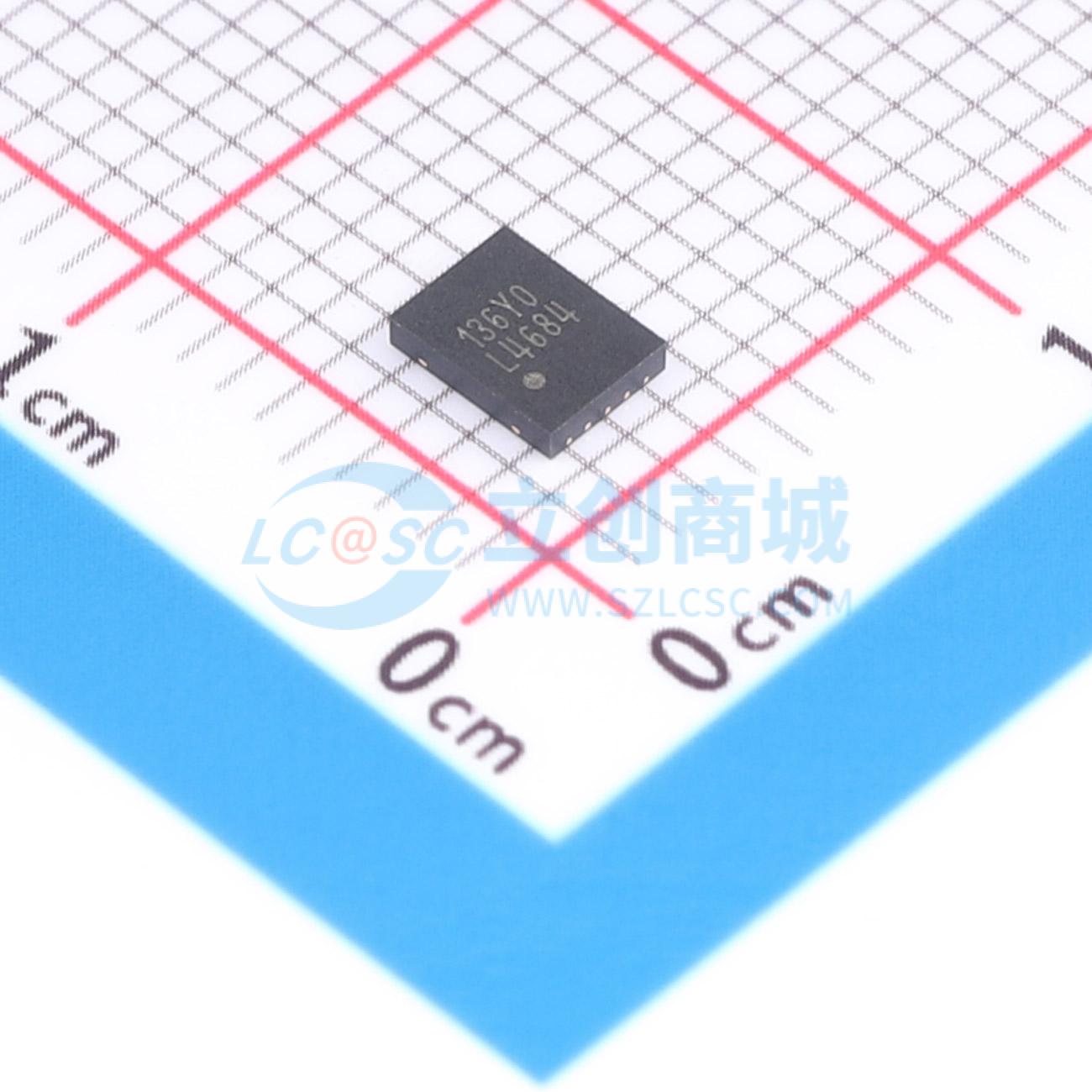

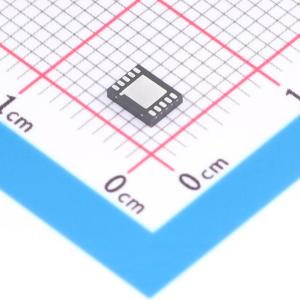

温馨提醒：图片仅供参考，商品以实物为准

LMS4684LD/NOPB

描述: LMS4684 具有 1.8V 输入逻辑电平的 0.5Ω 导通状态电阻、5V、1:2 (SPDT)、2 通道模拟开关
品牌名称: TI(德州仪器)
商品型号: LMS4684LD/NOPB
商品编号: C2673472
商品封装: WSON-10-EP(3x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LMS4684是一款低导通电阻、低电压双路单刀双掷（SPDT）模拟开关，可在1.8V至5.5V电源电压下工作。在2.7V电源电压下，其常闭（NC）开关的导通电阻R₀ₙ为0.5Ω，常开（NO）开关的导通电阻Rₒₙ为0.8Ω。数字逻辑输入与2.7V至3.3V电源下的1.8V逻辑兼容，并具有先断后通的开关动作。 LMS4684提供12凸点DSBGA和10引脚WSON微型封装。这些节省印刷电路板（PCB）空间的封装在提供卓越性能的同时，凭借小尺寸封装节省成本。 LMS4684是一款低电压双路、极低导通电阻的模拟开关，可在1.8V至5.5V的电源电压范围内工作。LMS4684已全面表征，可在标称电源电压为3V的应用中工作，具有极低的导通电阻以及快速的关断和导通时间，并具备先断后通的开关特性。该开关为非对称工作模式；一个端子为常闭（NC），另一个端子为常开（NO）。常闭（NC）和常开（NO）端子均连接到公共端子（COM）。这种配置非常适合用于扬声器听筒和内置扬声器等非对称负载的应用。

商品特性

2.7V时，常闭（NC）开关最大导通电阻R₀ₙ为0.5Ω
2.7V时，常开（NO）开关最大导通电阻Rₒₙ为0.8Ω
环境温度Tₐ = 25℃时，电源电流典型值为5nA
1.8至5.5V单电源供电
12凸点DSBGA封装，WSON - 10封装，3x4mm

应用领域

电源路由
电池供电设备
通信电路
调制解调器、手机

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	1.8V~5.5V

	属性	参数值
	导通时间(ton)	70ns
	导通电阻(Ron)	800mΩ
	关闭时间(toff)	40ns
	工作温度	-40℃~+85℃
