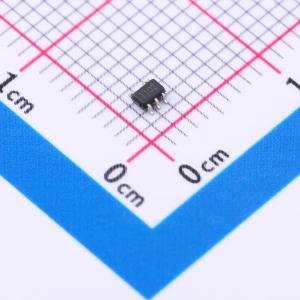

温馨提醒：图片仅供参考，商品以实物为准

TMUX1102DCKR

TMUX1102 5V、低泄漏电流、1:1（SPST）精密开关

描述: 宽电源电压范围：1.08V至5.5V，低泄漏电流：3pA，低电荷注入：-1.5pC，低导通电阻：1.8Ω，-40°C至+125°C工作温度。
品牌名称: TI(德州仪器)
商品型号: TMUX1102DCKR
商品编号: C2673555
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.016克(g)

商品参数

商品概述

TMUX1101 和TMUX1102 是精密互补金属氧化物半导体(CMOS) 单极单投(SPST) 开关。1.08V 至5.5V的宽电源电压工作范围可支持医疗设备到工业系统的大量应用。这些器件可支持源极(S) 和漏极(D) 引脚上GND 到 VDD 范围的双向模拟和数字信号。

逻辑控制输入(SEL) 具有兼容1.8V 逻辑电平的阈值。当器件在有效电源电压范围内运行时，该阈值可确保TTL 和CMOS 的逻辑兼容性。SEL 为逻辑1时，TMUX1101 的开关打开，而SEL 为逻辑0时，TMUX1102 打开。失效防护逻辑电路要求先在SEL 引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。

TMUX110x 器件是精密开关和多路复用器器件系列中的一部分。这些器件具有非常低的导通和关断泄漏电流以及较低的电荷注入，因此可用于高精度测量应用提供了出色的功能性与安全性。

3nA 的低电源电流和小型封装选项使其可用于便携式应用标准。

商品特性

宽电源电压范围：1.08V 至5.5V
低泄漏电流：3pA
低电荷注入： -1.5pC
低导通电阻： 1.8Ω
-40°C 至 +125°C 工作温度
1.8V 逻辑兼容
失效防护逻辑
轨至轨运行
双向信号路径
先断后合开关
ESD 保护HBM：2000V

应用领域

采样保持电路反馈增益开关
信号隔离
现场变送器
可编程逻辑控制器(PLC)
工厂自动化和控制
超声波扫描仪
患者监护和诊断心电图(ECG)
数据采集系统(DAQ)ATE 测试设备
电池测试设备仪表：实验室、分析、便携
智能仪表：水表和燃气表
光纤网络光学测试设备

交货周期

订货83-85个工作日

购买数量

(3000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	1
	工作电压	1.08V~5.5V
	导通电阻(Ron)	1.8Ω

	属性	参数值
	工作温度	-40℃~+125℃
	导通电容(Con)	17pF
	带宽	300MHz
	传播延迟(tpd)	12ns
