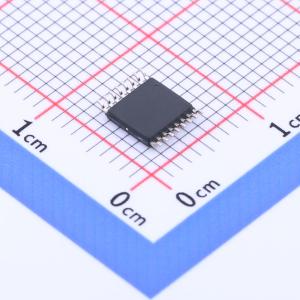

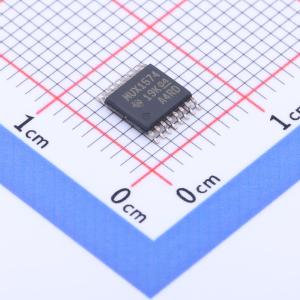

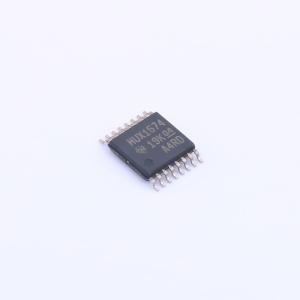

温馨提醒：图片仅供参考，商品以实物为准
TMUX1574PWR
TMUX1574低电容、2:1(SPDT)4通道断电保护开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 宽电源电压范围：1.5V至5.5V，低导通电阻：2Ω，高带宽：2GHz，工作温度范围：-40°C至+125°C。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMUX1574PWR
- 商品编号
- C2673443
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 工作电压 | 1.5V~5.5V | |
| 导通时间(ton) | 35ns | |
| 导通电阻(Ron) | 2Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | - | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 7.5pF | |
| 带宽 | 2GHz | |
| 传播延迟(tpd) | 95ps |
商品概述
TMUX1574 是一款互补金属氧化物半导体(CMOS) 开关。TMUX1574 提供具有4 个通道的2:1 SPDT 开关配置。1.5V 至5.5V 的宽运行电源电压范围使其可用于从服务器和通信设备到工业应用的各种应用理想之选。该器件可在源极(SxA, SxB) 和漏极(Dx) 引脚上支持双向模拟和数字信号，并且可以传递高于电源的信号（高达 VDD×2），最大输入/输出电压为 5.5V。 TMUX1574 的信号路径上高达3.6V 的关断保护可在移除电源电压 (VDD = 0V) 时提供隔离。如果没有该保护功能，开关可通过内部ESD 二极管为电源轨进行反向供电，从而对系统造成潜在损坏。 失效防护逻辑电路允许在施加电源引脚上的电压之前，先施加逻辑控制引脚上的电压，从而保护器件免受潜在的损害。所有控制输入都具有兼容1.8V 逻辑电平的阈值，当器件在有效电源电压范围内运行时，这些阈值可确保TTL 和CMOS 逻辑兼容性。逻辑引脚上带有集成下拉电阻无需外部组件，可减少系统尺寸与成本。
商品特性
- 宽电源电压范围：1.5V 至5.5V
- 低导通电容：7.5pF
- 低导通电阻：2Ω
- 高带宽：2GHz
- 工作温度范围： -40°C 至 +125°C
- 兼容1.8V 逻辑电平
- 支持超出电源电压范围的输入电压
- 逻辑引脚上的集成下拉电阻器
- 双向信号路径
- 失效防护逻辑
- 高达3.6V 信号的关断保护
- 引脚排布与SN74CBTLV3257 兼容
应用领域
- 服务器
- 数据中心交换机和路由器
- 无线基础设施
- PC 和笔记本电脑
- 楼宇自动化
- 电网基础设施
- 电子销售点(ePOS)
- 电器
- 闪存存储器共享
- JTAG 多路复用
- SPI 多路复用
