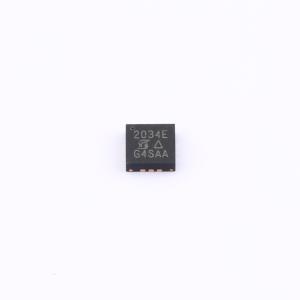

温馨提醒：图片仅供参考，商品以实物为准

DG2034EDN-T1-GE4

1.8 V至5.5 V供电，2.5 Ω，四通道（4 1）多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DG2034E是一款四通道多路复用器，可采用1.8 V至5.5 V单电源供电。它具备掉电故障保护功能，可防止V+接地时出现过大电流。该器件功耗低、电压范围宽，非常适合用于电池供电产品
品牌名称: VISHAY(威世)
商品型号: DG2034EDN-T1-GE4
商品编号: C2673426
商品封装: QFN-12-EP(3x3)
包装方式: 编带
商品毛重: 0.142克(g)

商品参数

商品概述

DG2034E是一款四通道多路复用器，采用1.8 V至5.5 V单电源供电。它具备掉电故障保护功能，可防止V+接地时出现过大电流。该器件的低功耗和宽电压范围使其非常适合用于电池供电产品。开关的超低电容和电荷注入特性，使其成为数据采集以及采样和保持应用的理想解决方案，这些应用需要低毛刺和快速稳定。低开关电阻、快速开关速度以及高信号带宽，使DG2034E适用于视频信号切换。 DG2034E根据3位二进制地址线A0、A1和EN，将四个输入之一切换至公共输出。每个开关导通时双向导通性能相同，关断时可阻断高达电源电平的输入电压，并具有先断后通的切换动作。该器件的高ESD和闩锁电流能力使其在靠近接口的设计中更加可靠。 DG2034E提供MSOP10和3 mm x 3 mm QFN12封装。

商品特性

2.5 Ω开关导通电阻
7 pF源极关断电容
27 pF公共端关断电容
33 pF公共端导通电容
13 ns导通时间
-2 pC电荷注入
1 MHz时关断隔离度为 -67 dB
1 MHz时串扰为 -71 dB
166 MHz带宽
8 kV ESD / HBM
400 mA闩锁电流

应用领域

自动测试设备
过程控制与自动化
数据采集系统
仪表和仪器
医疗保健系统
通信系统
音频和视频切换
继电器替代

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	工作电压	1.8V~5.5V
	导通时间(ton)	13ns
	导通电阻(Ron)	2.5Ω

	属性	参数值
	关闭时间(toff)	12ns
	工作温度	-40℃~+85℃
	导通电容(Con)	33pF
	带宽	166MHz
