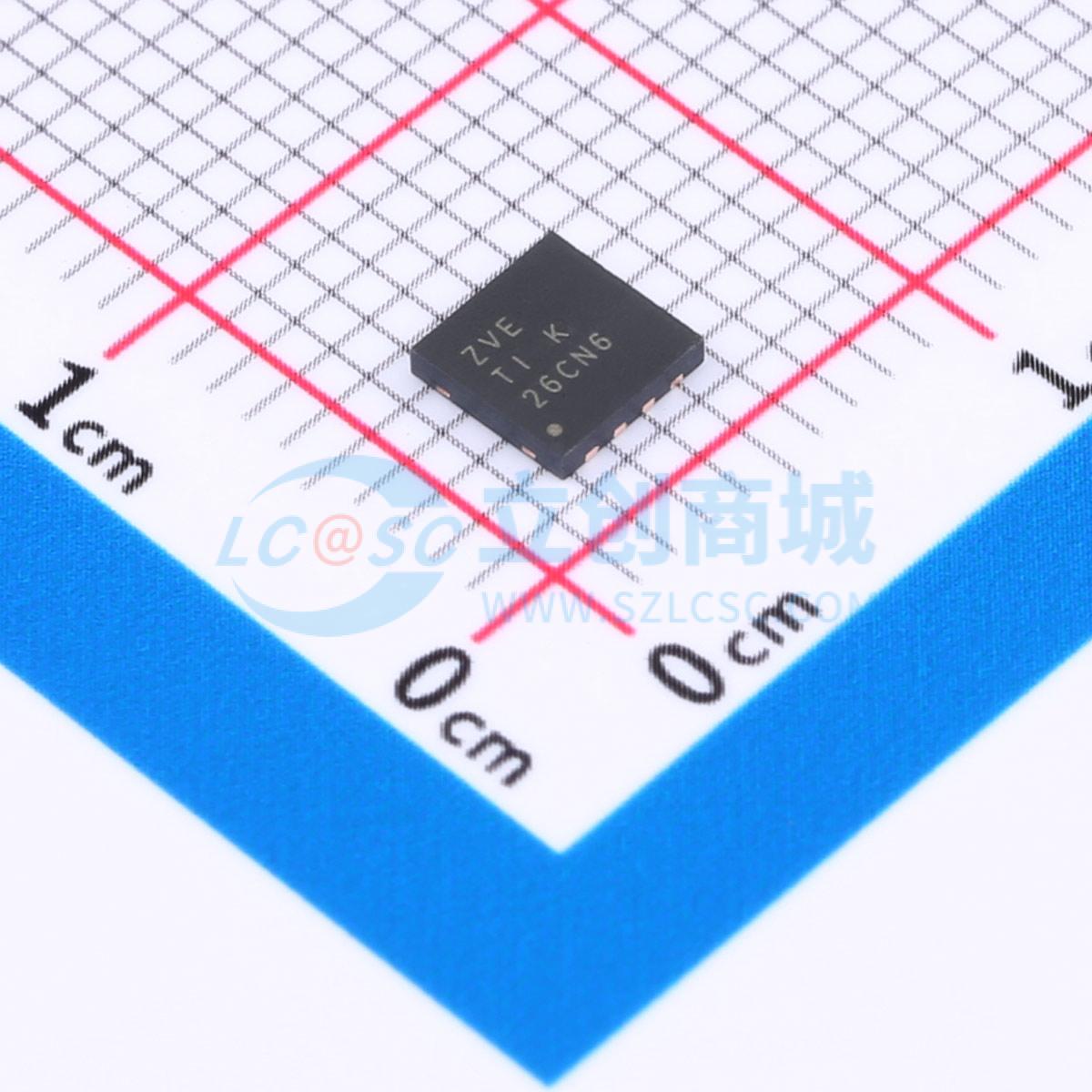

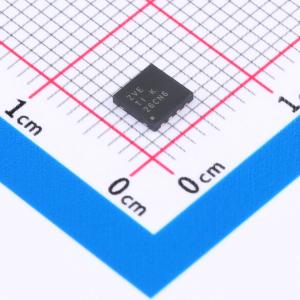

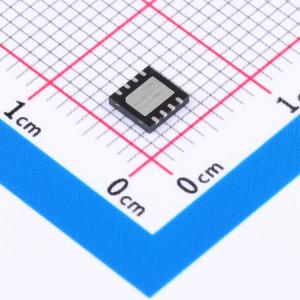

温馨提醒：图片仅供参考，商品以实物为准

TS12A12511DRJR

TS12A12511 具有负信号处理功能的单通道SPDT模拟开关

描述: TS12A12511是一款双向单通道单极双投(SPDT)模拟开关，可传递摆幅为0V至12V或-6V至6V的信号。
品牌名称: TI(德州仪器)
商品型号: TS12A12511DRJR
商品编号: C2673428
商品封装: WSON-8-EP(3x4)
包装方式: 编带
商品毛重: 0.116克(g)

商品参数

商品概述

TS12A12511是一款双向单通道单极双投 (SPDT) 模拟开关，可传递摆幅为 0V 至 12V 或 -6V 至 6V 的信号。此开关开启时，在两个方向上都表现得很好。该器件还具备 5Ω（典型值）的低导通状态电阻，与通道间电阻的差额小于 1Ω。其最大电流消耗小于 1μA，-3dB 带宽大于 93MHz。TS12A12511 具有先断后合开关操作，可防止切换通道时发生瞬时短路。此器件可采用 8 引线 VSSOP、8 引线 SOT-23 和 8 引脚 WSON 封装。

商品特性

±2.7V 至 ±6V 双电源
2.7V 至 12V 单电源
5Ω（典型值）导通状态电阻
1.6Ω（典型值）导通状态电阻平坦度
3.3V、5V 兼容数字控制输入
轨到轨模拟信号处理
快速 tON、tOFF 时间
支持数字和模拟信号应用
微型 8 引线 SOT-23、8 引线 MSOP 和 QFN-8 封装
闩锁性能超过 100mA，符合 JESD 78 II 类规范
ESD 性能经测试符合 JESD 22 规范
±2000V 人体放电模型（A114-B，II 类）
±1000V 组件充电模式 (C101)

应用领域

自动测试设备电源布线
通信系统
数据采集系统
采样保持系统
继电器更换
电网基础设施

交货周期

订货1-3个工作日

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	2.7V~12V；-6V~6V
	导通时间(ton)	80ns

	属性	参数值
	导通电阻(Ron)	5Ω
	关闭时间(toff)	95ns
	工作温度	-40℃~+85℃
	带宽	93MHz
