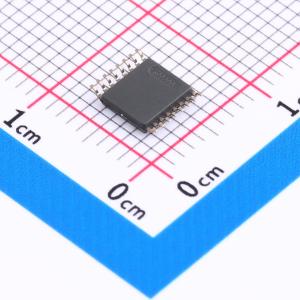

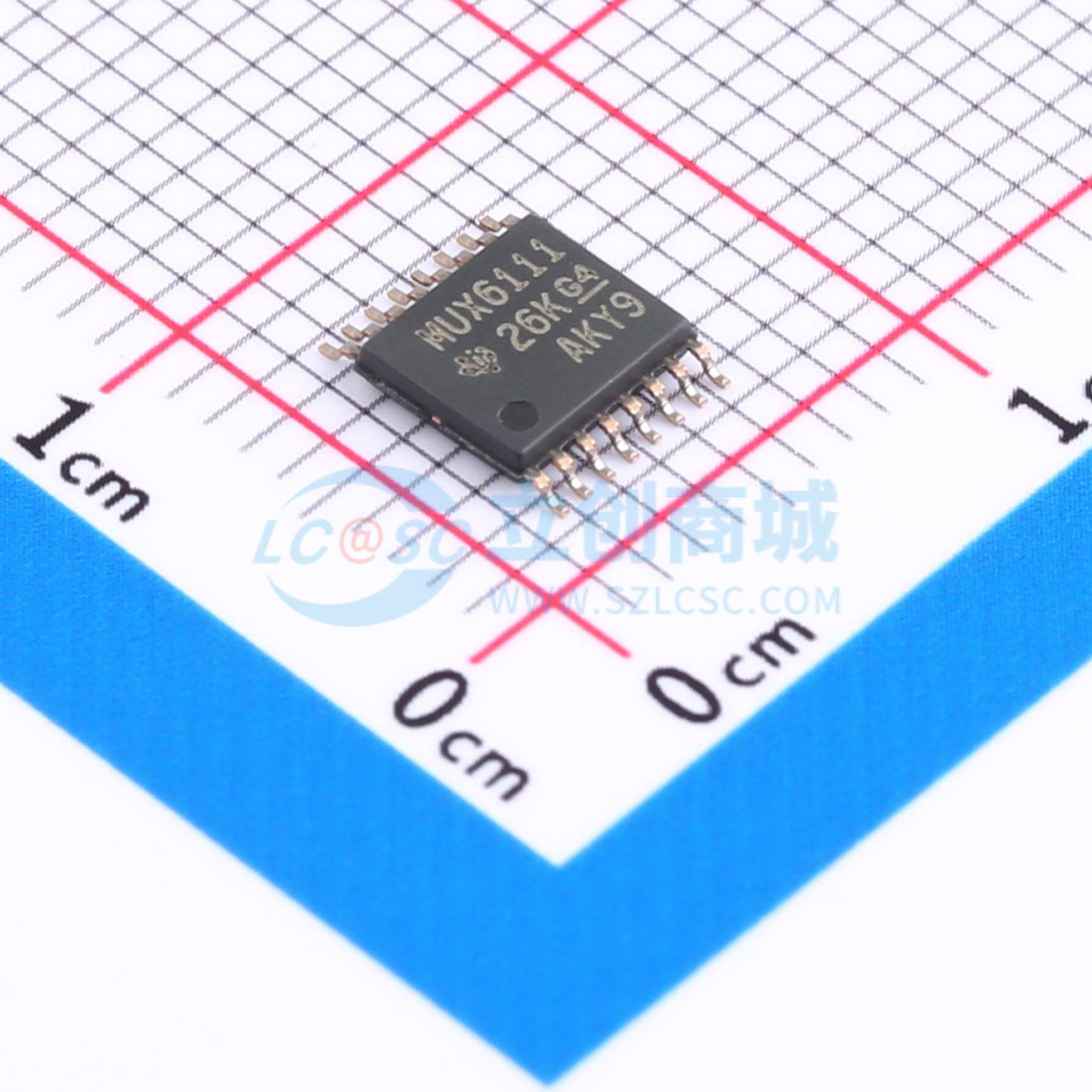

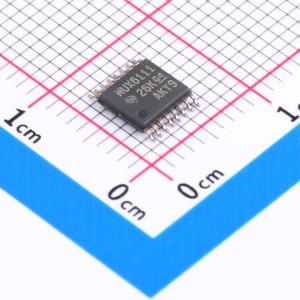

温馨提醒：图片仅供参考，商品以实物为准

TMUX6111PWR

TMUX611x ±17V低电容、低泄漏电流、精密四通道SPST开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMUX611x系列是现代互补金属氧化物半导体（CMOS)器件，具有四个独立的可选单刀单掷(SPST)开关。这些器件在双电源（±5V至±17V）、单电源（10V至17V）或非对称电源供电时均能正常运行。
品牌名称: TI(德州仪器)
商品型号: TMUX6111PWR
商品编号: C2673386
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

TMUX6111、TMUX6112 和 TMUX6113 器件是现代化的互补金属氧化物半导体(CMOS) 器件，具有四个独立的可选单刀单掷(SPST) 开关。这些器件在双电源（±5V 至 ±17V）、单电源（10V 至 17V）或非对称电源供电时均能正常运行。所有数字输入均具有兼容晶体管 - 晶体管逻辑(TTL) 的阈值，从而确保 TTL/CMOS 逻辑兼容性。

逻辑 0 会打开 TMUX6111 中数字控制输入上的开关。要打开 TMUX6112 中的开关，则需要逻辑 1。TMUX6113 有两个开关的数字控制逻辑与 TMUX6111 类似，而另外两个开关上的逻辑则与之相反。TMUX6113 具有先断后合开关，因此可用于交叉点开关应用。

TMUX611x 器件具有非常低的泄漏电流和电荷注入，因此可用于高精度测量应用中的数字输入 D 类音频放大器。这些器件的电源电流低至 17μA，因此可用于便携式应用供电的出色器件。

商品特性

宽电源电压范围：±5V 至 ±17V（双电源），10V 至 17V（单电源）
所有引脚的闩锁性都能达到 100mA，符合 JESD78 II 类 A 级要求
低导通电容：4.2pF
低输入泄漏：0.5pA
低电荷注入：0.6pC
轨至轨运行
低导通电阻：120Ω
快速开关开启时间：66ns
先断后合开关(TMUX6113)
EN 引脚可连接至 VDD
低电源电流：17μA
人体放电模型(HBM) ESD 保护：针对所有引脚提供 ±2kV 保护
行业标准 TSSOP 封装和较小的 WQFN 封装

应用领域

工厂自动化和工业过程控制
可编程逻辑控制器(PLC)
模拟输入模块
半导体测试设备
电池测试设备

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	-
	工作电压	-17V~17V；10V~17V
	导通时间(ton)	66ns

	属性	参数值
	导通电阻(Ron)	120Ω
	关闭时间(toff)	56ns
	工作温度	-40℃~+125℃
	导通电容(Con)	4.2pF
	带宽	800MHz
